Generador PWM

#SKU: 000542

Genera una señal(onda cuadrada) PWM con frecuencia y ciclo de trabajo configurable.

Lee masShow less
S/ 25,00
En stock
A lista de deseos
Descripción

INFO

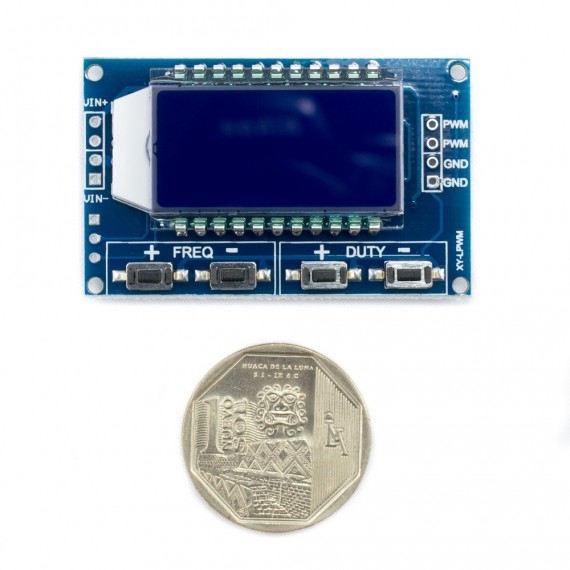

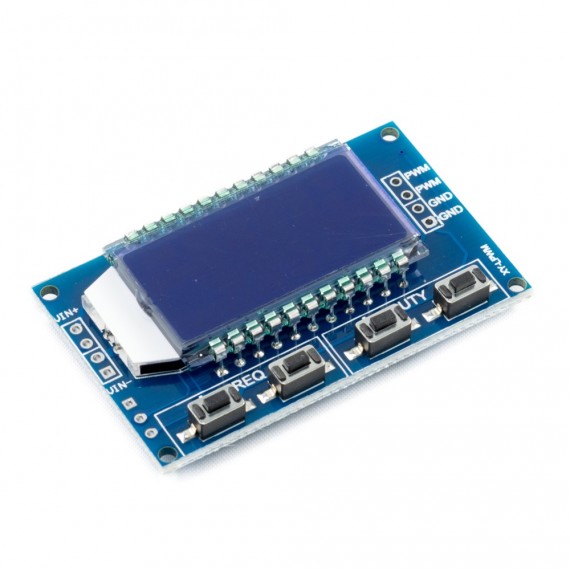

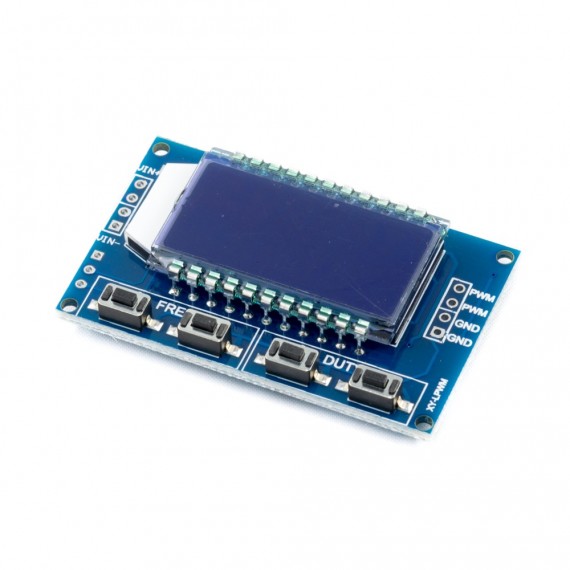

Generador PWM de amplio rango de frecuencia y gran precisión, con pantalla LCD donde muestra loas valores de frecuencia y ciclo de trabajo de la señal PWM presente en su salida. El rango de la frecuencia que soporta el generador es desde 1Hz hasta 150KHz. El ciclo de trabajo es configurable desde 0 a 100%. El rango y el ciclo de trabajo se pueden configurar tanto de forma manual como por software, convirtiendo el módulo en una herramienta muy útil en diversas aplicaciones.

Para configurar de forma manual se usan los botones de FREQ y DUTY para modificar la Frecuencia y ciclo de trabajo respectivamente. Para configurar por software se hace a través de comunicación serial por los pines RX y TX a una velocidad de 9600 baudios. Para modificar la frecuencia se usa el comando FXXX (Ej. F060 para 60Hz), FX.XX (Ej. F1.55 para 1.55KHz), FXX,X (Ej. F10.5 para 10.5KHz) y FX.X.X (Ej. F1.2.0 para 120KHz). Para modificar el ciclo de trabajo se usa el comando DXXX (Ej. D050 para 50%) y para leer los parámetros simplemente enviar: read.

Tener en cuenta que la salida PWM es una señal cuadrada de la misma amplitud que el voltaje de entrada, pero con una corriente máxima de 30mA. En caso se requiera una mayor capacidad de corriente se recomienda agregar un driver MOSFET a la salida PWM. Para el uso como probador de servo se debe configurar a una FREQ: 50Hz y DUTY: desde 3% a 12%. Utilizar una fuente de alimentación externa para el Servo.


ESPECIFICACIONES TÉCNICAS

  • Voltaje de alimentación: +3.3V a +30V DC
  • Rango de Frecuencia de salida: 1Hz - 150KHz
  • Corriente Máxima de Salida: 30 mA
  • Configuración por pulsadores o por Serial TTL
  • Dimensiones: 52*33 mm
  • Peso: 15 gramos
