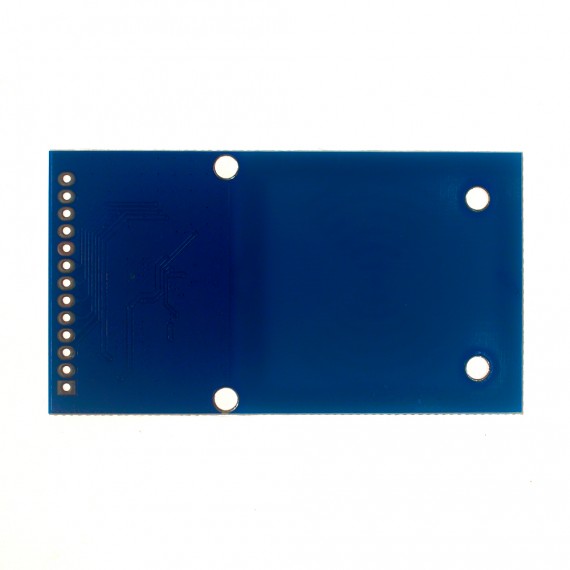

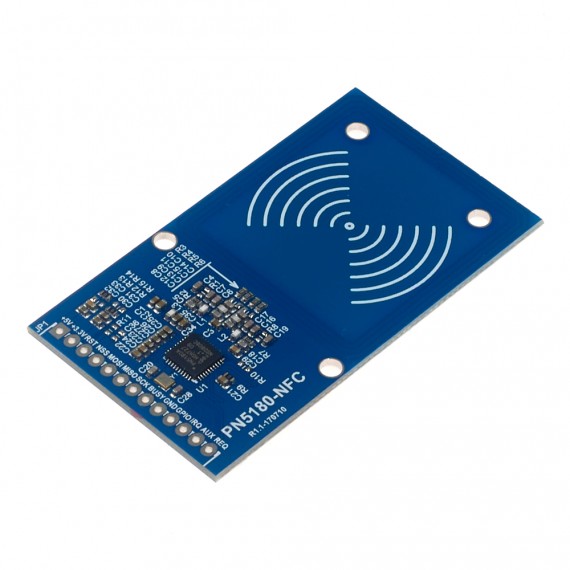

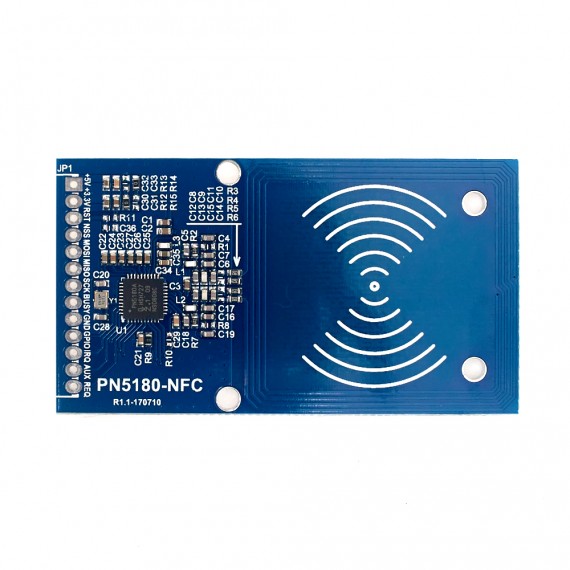

Módulo lector RFID 13.56MHz ISO15693 - PN5180

INFO

Módulo lector RFID PN5180 ISO15693 es Lector-Grabador RFID, su interfaz de comunicación es SPI permitiéndole trabajar con la mayoría de microcontroladores y plataformas como ARDUINO y NodeMCU. Utiliza un sistema de modulación y demodulación para dispositivos pasivos de 13.56MHz.

El módulo RFID PN5180 puede leer estándares ISO14443A/B y ISO15693 y soporta algoritmos de encriptación ICODE SLI y MIFARE. El rango de detección dependiendo de los tags RFID es de aprox. 5-15cm.

Los sistemas RFID son muy útiles para sistemas de control de acceso, seguridad electrónica, trazabilidad.

ESPECIFICIACIONES TÉCNICAS

• Chip: PN5180
• Voltaje de Operación: 3.3V DC
• Corriente de Operación: 250mA/3.3V DC
• Corriente de Standby: 15mA/3.3V DC
• Corriente de Sleep: <10uA
• Frecuencia de operación: 13.56 MHz
• Transferencia de datos: 848kbit/s
• Compatible con el estándar RFID: ISO/IEC 14443 A y B
• Compatible con el estándar NFC: ISO/IEC 15693
• Tipos de tarjetas compatibles: ICODE SLI, Mifare1 S50, S70 Mifare1, MIFARE Ultralight
• Dimensiones modulo RFID-PN5180: 39 mm x 70 mm
• Temperatura de funcionamiento: -30 a 85 grados centígrados
• Temperatura de almacenamiento: -55 a 150 grados centígrados

Características de la tarjeta RFID:

• Chip: ICODE SLI (SL2ICS20)
• Memoria: 112Bytes
• Cada tarjeta tiene un único numero de serie de 64-bit
• Incorpora mecanismo de anti-colisión lo que permite concurrencia en la lectura
• No requiere de conexión a fuente de alimentación externa.
• Cuenta con un período de almacenamiento de 10 años, puede sobreescribirse 100000 veces y leerse ilimitadamente.
• Frecuencia de operación: 13.56MHz
• Protocolo RF: ISO15693
• Velocidad de comunicación: 53KBPS
• Distancia de lectura/escritura : <1.5m (Dependiendo del Lector)

Características del llavero NFC:

• Chip: Mifare 1 S50
• Capacidad de almacenamiento: 1Kbit
• Frecuencia de operación: 13.56 MHz
• Velocidad de comunicación: 106Kbps
• Distancia de lectura/escritura: 2.5 ~ 10cm
• Tiempo de Lectura/escritura: 1 ~ 2ms
• Temperatura de operación: -20 °C ~ 85°C
• Capacidad de sobreescritura:> 100,000 times

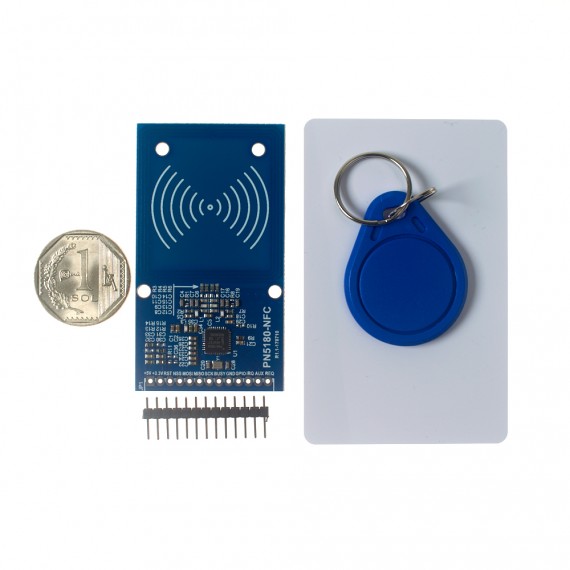

INCLUYE

• RC522 módulo
• 1x  TAG tarjeta blanca
• 1x TAG RFID tipo llavero

LINKS

• Datasheet PN5180
• Libreria arduino
• Video: Tutorial PN5180
• Video: Comparativa de módulos RFID
