La manera más sencilla y rápida de controlar cargas de alta corriente con Arduino.
PRODUCTO DESCONTINUADO: Reemplazo recomendado: Shield Relay v2
INFO
En muchas ocasiones es necesario manejar cargas de más de 5V o con un consumo de corriente mayor al soportado por nuestro Arduino, es en esos casos que hacemos uso de los relays. La forma más sencilla y rápida de trabajar en Arduino es haciendo uso de los shields. Por tal motivo es que este magnífico shield es tan útil y practico.

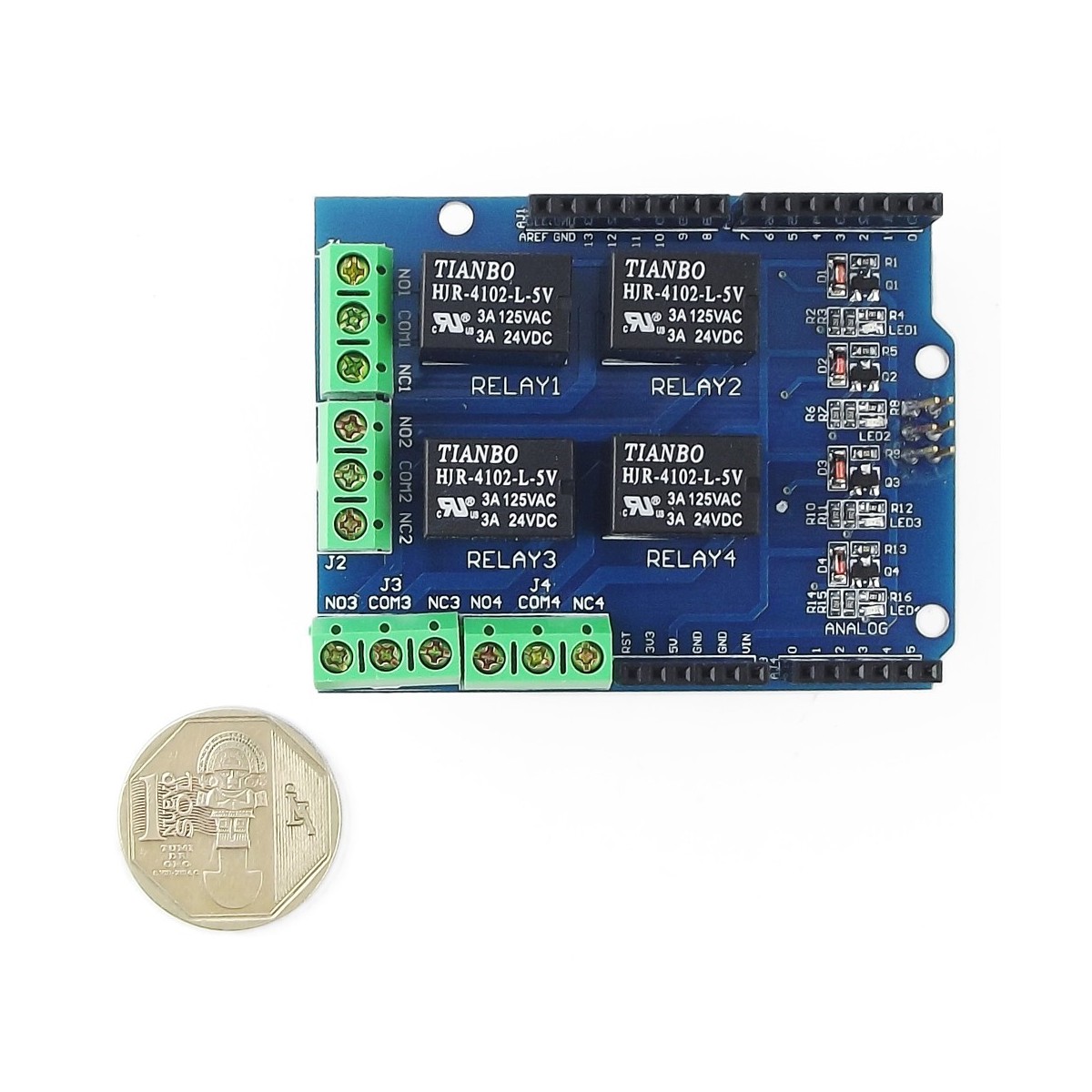

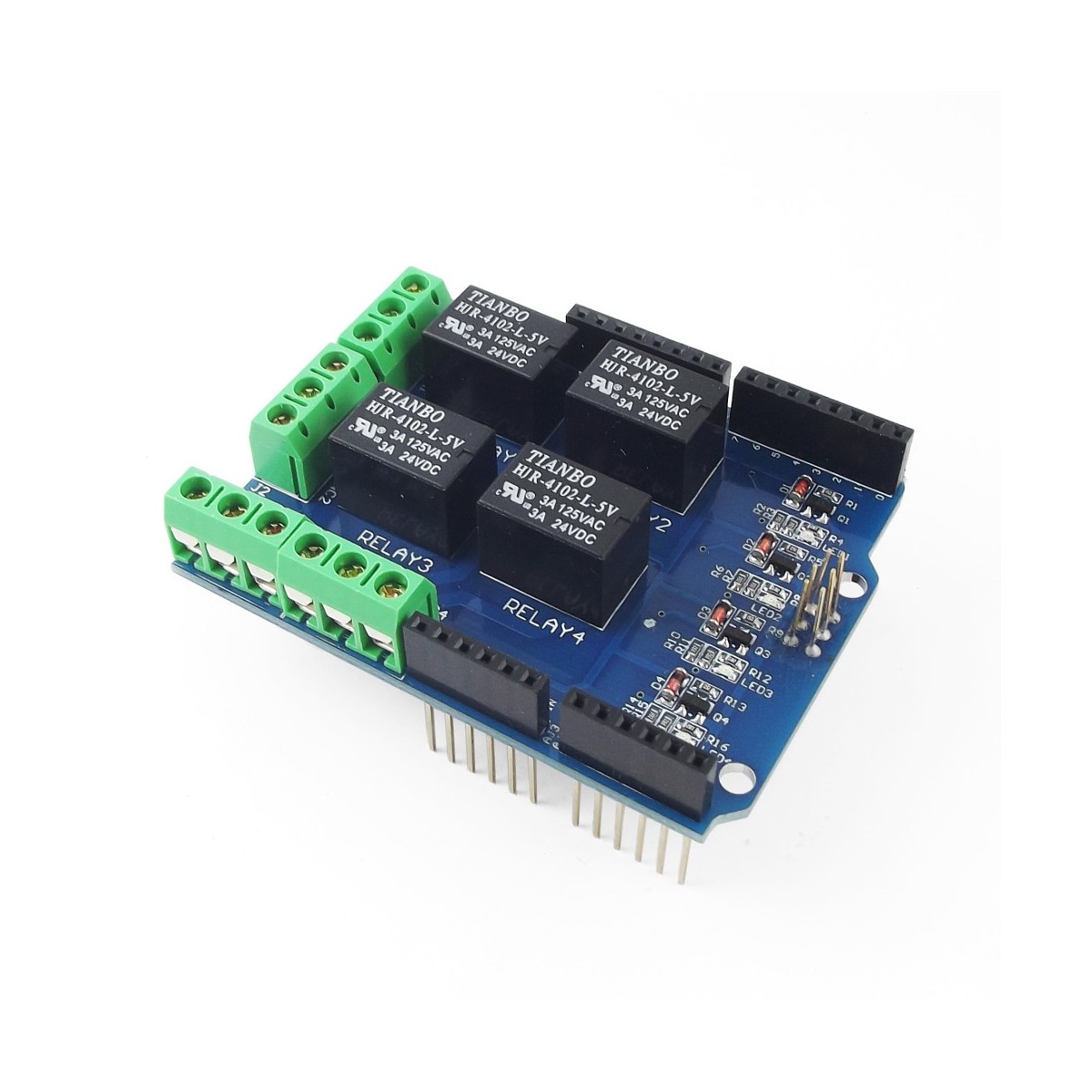

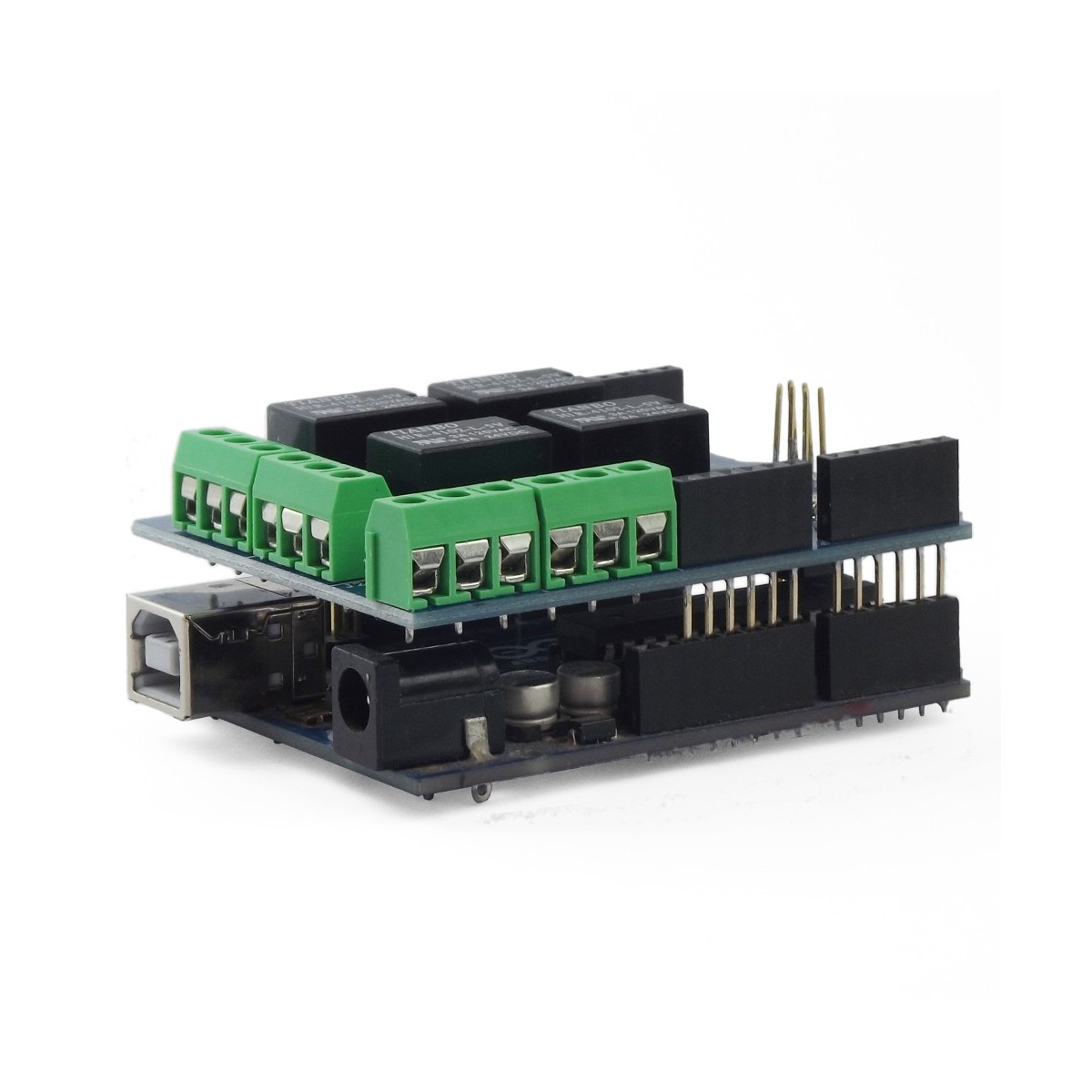

El Shield Relay permite controlar mediante una placa Arduino 4 relays y asi manejar cargas externas como bombillas, motores, etc. Los relays pueden conmutar cargas de hasta 8A a 35V DC (70W). El shield es compatible con Arduino Uno, Arduino Mega y Arduino Leonardo. Esta es la Versión 2 del Shield Relay, que incluye ciertas mejoras con respecto a su versión anterior. En Arduino Uno utiliza los pines digitales 4, 5, 6 y 7.
NOTA: Cada Relay consume aprox. 250mA, por lo que se recomienda utilizar una fuente de alimentación externa (9V DC - 1A) y asi no sobrecargar el puerto USB de la PC.
PRODUCTO DESCONTINUADO: Reemplazo recomendado: Shield Relay v2
ESPECIFICACIONES TÉCNICAS
- Compatible con Arduino Uno y Mega
- 4 Salidas Relays
- Salidas Independientes por Relay (NO/NC)
- Borneras de conexión hasta 10A
- Formato Compacto
- Indicadores LEDs para cada Relay
