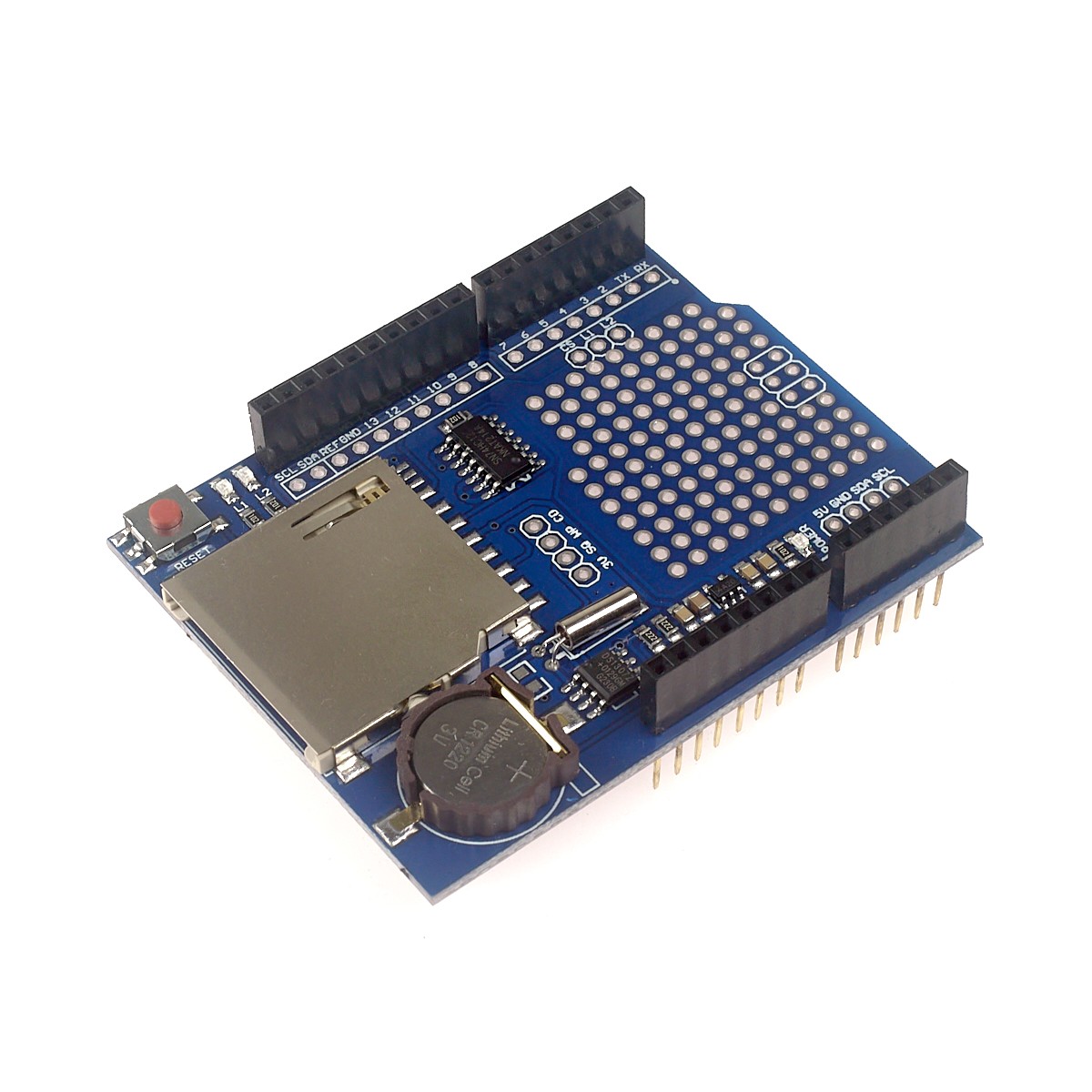

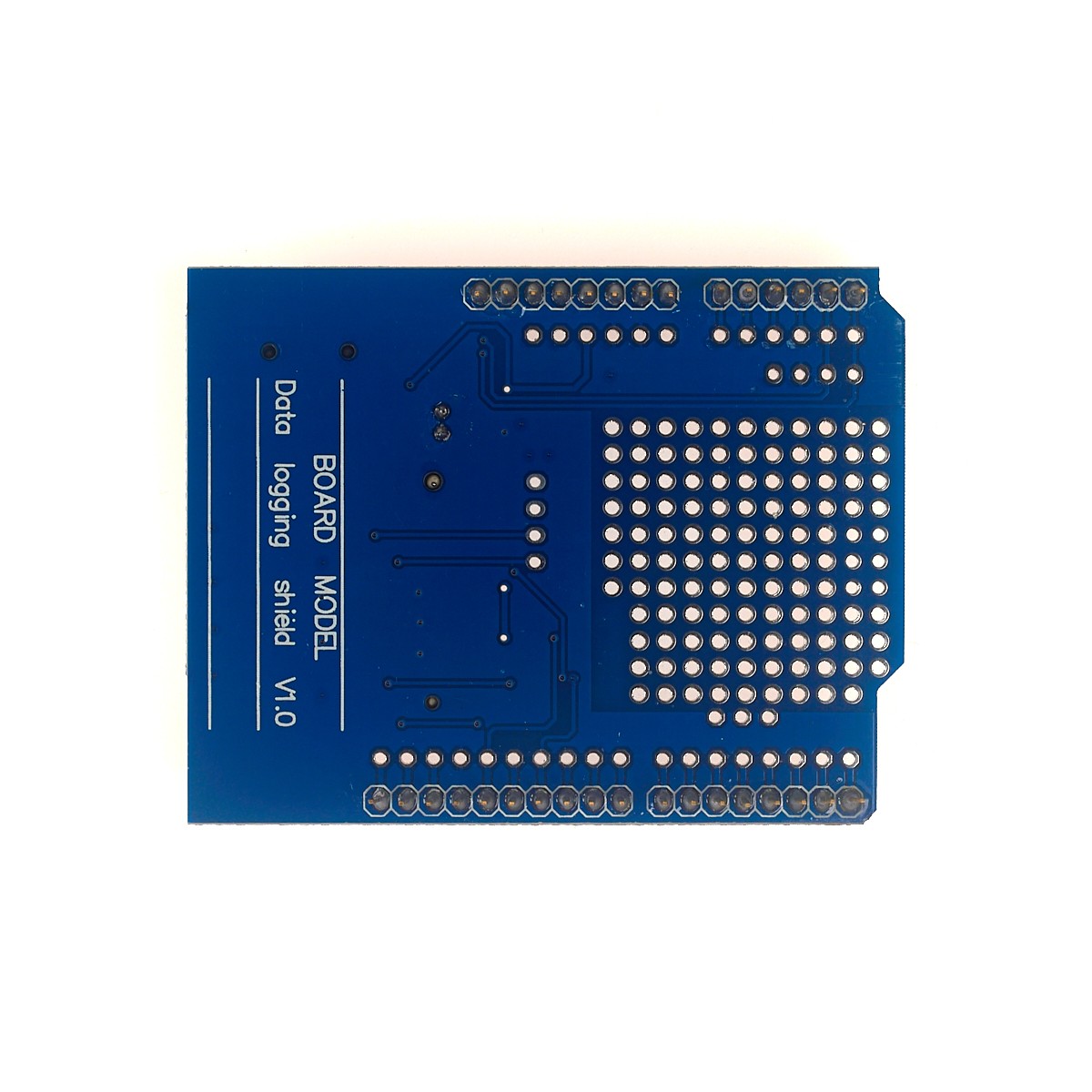

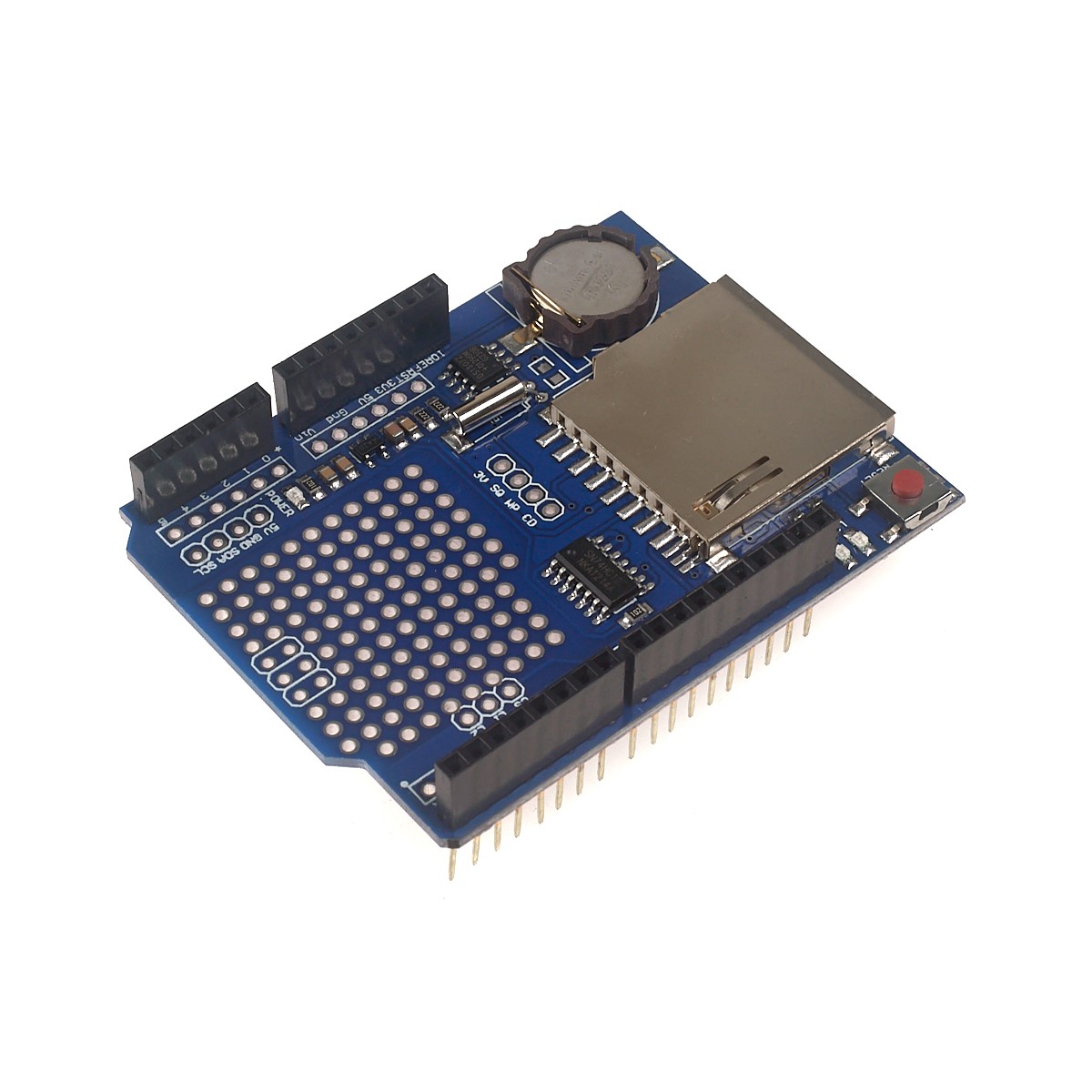

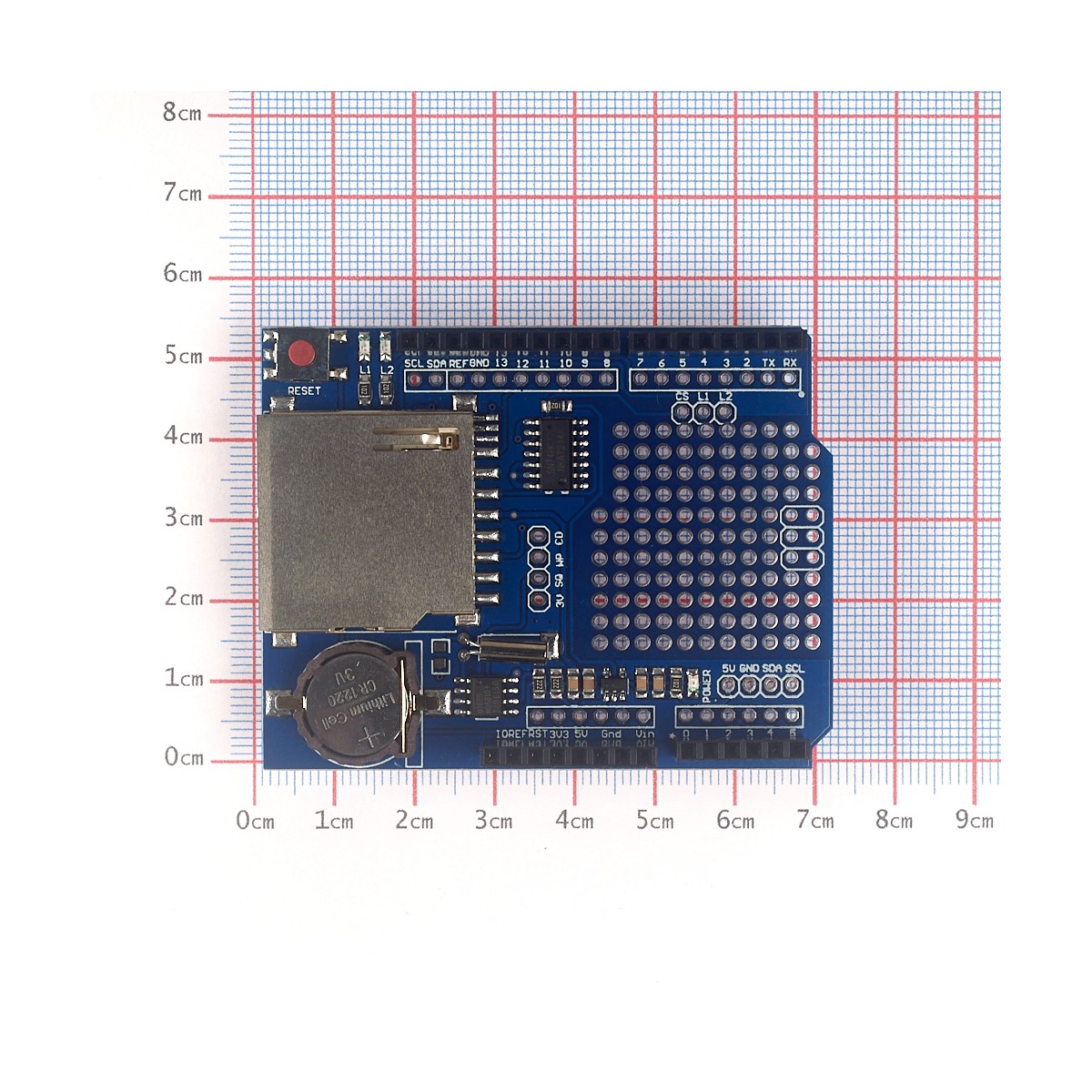

Shield ideal para almacenar gran cantidad de datos en memoria Micro-SD. Incluye Chip RTC(reloj) para conocer la hora de las mediciones. Además incluye un área de prototipado.
Al realizar experimentos o nuevos proyectos es muy común la necesidad de tomar muestras de datos y así observar el comportamiento del sistema. La toma de datos puede tomar horas, días, meses, hasta años! por lo que lo más práctico es utilizar un sistema electrónico que se encargue de realizar el almacenamiento de datos de forma segura, a este tipo de sistemas se le conoce como Datalogger. Lo mínimo que se necesita para tener un datalogger es una memoria con el espacio suficiente para almacenar la información obtenida. Adicionalmente es deseable un reloj de tiempo real (RTC) para luego poder reconocer en que instante de tiempo se capturó determinada muestra de datos.
En el mundo del prototipado electrónico sería sencillo construir un datalogger utilizando un módulo lector de memorias SD/Micro-SD sumado a un módulo RTC, sin embargo ya existe una solución más practica: un Shield Datalogger que combina ambos elementos y además posee un área de prototipado, con la ventaja de una rápida instalación al ser un Shield. El Shield es compatible con Arduino Uno y con algunas modificaciones puede trabajar con Arduino Mega y Leonardo.
Incluye un circuito integrado de reloj de tiempo real(RTC) DS1307 y el socket para su batería de respaldo. El RTC mantiene la hora gracias a su batería aun cuando el sistema no tenga alimentación externa. El lector de tarjetas micro-SD permite trabajar con memorias de hasta 32GB en formato FAT16 o FAT32. Es compatible con la librería para Arduino: SD Card Library. El shield incluye el chip 74HC125 encargado de convertir bidireccionalmente el voltaje lógico de 3.3V a 5V. El Shield además posee un área de prototipado con agujeros de 0.1" de espaciado. Permitiendo montar/soldar circuitos de forma rápida y segura utilizando este espacio. Su diseño permite su instalación dentro de una pila de shields de forma fácil y confiable.
