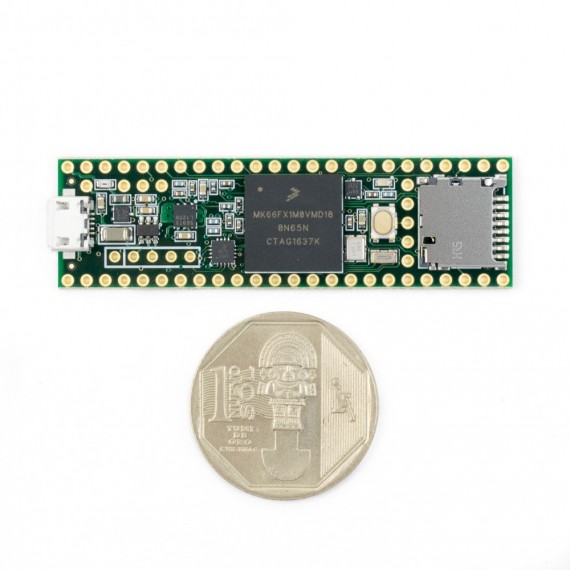

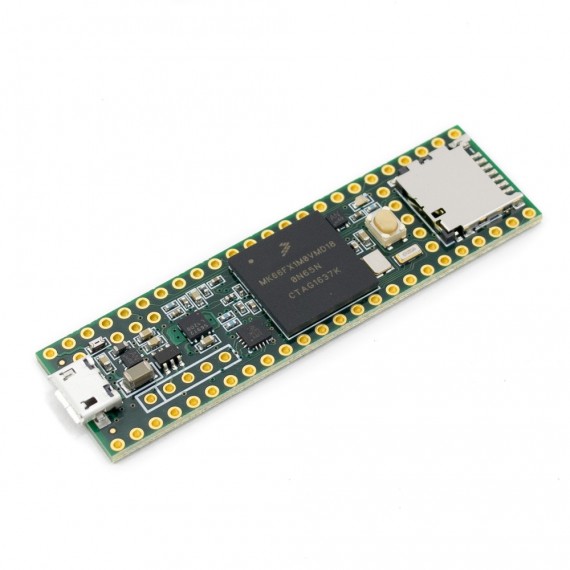

Teensy 3.6

INFO

Teensy 3.6 es una plataforma de desarrollo de proyectos en electrónica y robótica similar a Arduino, pero con muchas ventajas a nivel de hardware. Si bien es posible desarrollar una amplia variedad de proyectos utilizando las tarjetas Arduino con arquitectura de 8 bits (Uno, Mega, Nano), para algunas aplicaciones más exigentes como: procesamiento de señales de audio y video, cálculos matemáticos complejos, cinemática inversa en robótica, es necesario utilizar un microcontrolador con una arquitectura más avanzada. Teensy 3.6 posee un microcontrolador de 32 bits, al igual que el Arduino Due, pero con un rendimiento muy superior.

Para desarrollar tus proyectos en Teensy no necesitaras aprender un nuevo lenguajes, ni usar un nuevo IDE. El creador de Teensy: Paul J. Stoffregen se tomó el trabajo de desarrollar un plug-in para el IDE de Arduino: "Teensyduino", de esta forma es posible utilizar no solo el IDE de Arduimo, sino también la mayoría de librerías del entorno Arduino.

Posee 62 entradas/salidas digitales (22 pueden usarse como PWM), 25 entradas analógicas de 13 bits de resolución, 6 UARTs, 2 DAC (12 bit), clock de 180 MHz, conexión USB para alimentación y programación y pines para un puerto USB adicional tipo host para conectar memorias USB o mouse. Su regulador de voltaje en placa le permite alimentar directamente a otros circuitos como: ESP-01, Displays, etc.

Advertencia: Teensy 3.6 trabaja a 3.3V, usar voltajes mayores dañara irreversiblemente la tarjeta

ESPECIFICACIONES TÉCNICAS

• Voltaje de Operación: 3.3V DC
• Voltaje de Alimentación: 3.6 - 6V DC
• Todos los pines analógicos y digitales son de 3.3V
• Microcontrolador ARM Cortex-M4 32 bit (MK66FX1M0VMD18)
• Frecuencia de Reloj: 180 MHz
• Memoria FLASH: 1 MB
• Memoria RAM: 256 KB
• Memoria EEPROM: 4 KB
• Puerto USB de alta velocidad (480 Mbit/seg)
• Pines digitales E/S: 62 (42 en protoboard)
• Salidas PWM: 22
• Entradas Analógicas (ADC): 25 (13 bit)
• El chip internamente posee 2 ADC de 13 bits de resolución
• Salidas Analógicas (DAC): 2 (12 bit)
• Puertos UART: 6 (2 con FIFO y baudrates rápidos)
• Puertos I2C: 4
• Puertos CAN bus: 2
• Puertos SPI: 3 (1 con FIFO)
• 32 Canales DMA de proposito general
• 11 Entradas capacitivas tactiles
• Puerto nativo para tarjeta Micro SD
• Puerto de Audio I2S
• 4 canales de Audio digital I/O
• 14 Timers por hardware
• MAC Ethernet 100Mbps (shield adicional)
• Reloj de tiempo real
• Unidad de aceleración criptográfica
• Generador de números aleatorios
• Unidad de computación CRC
• Placas totalmente testeadas en fabrica
• Dimensiones:
