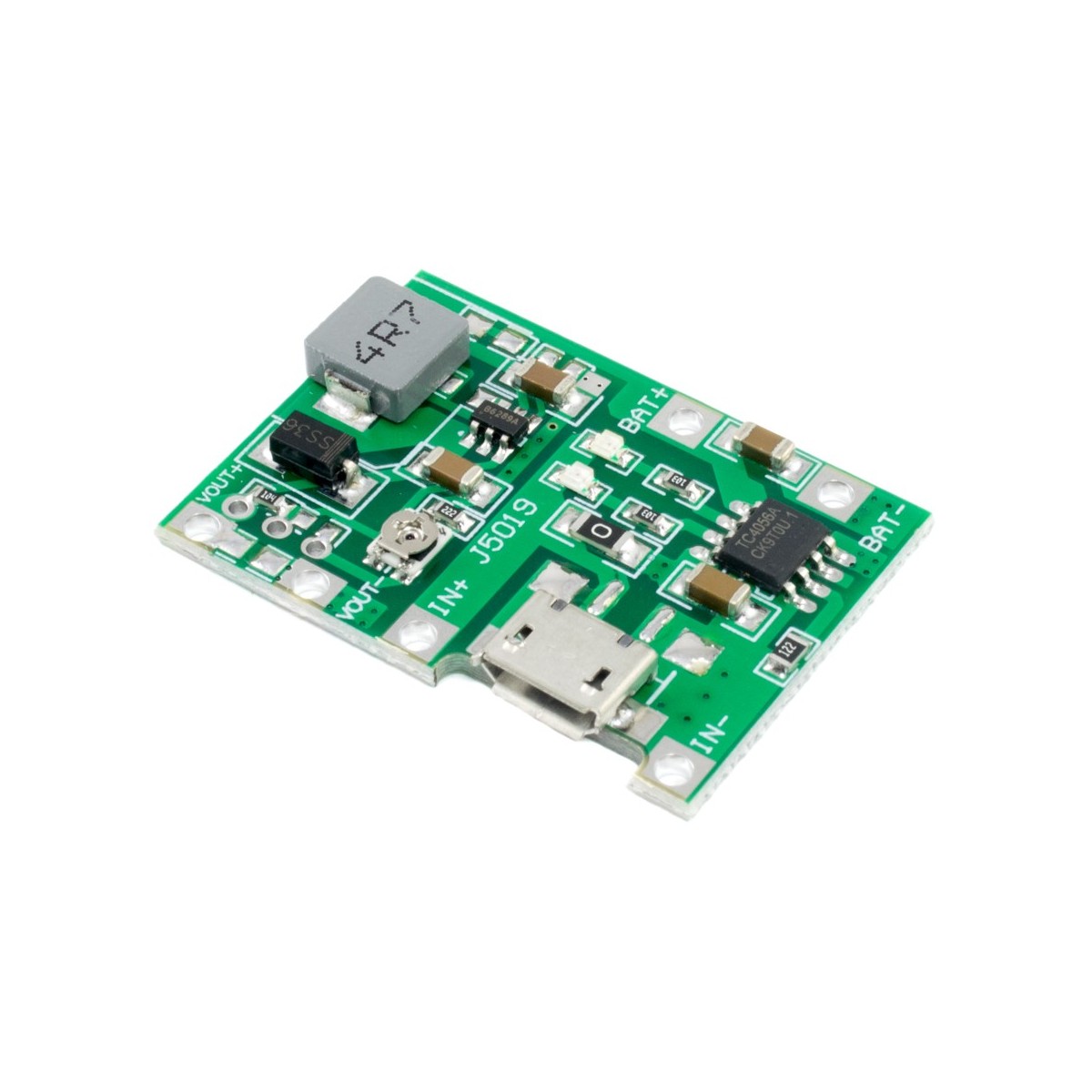

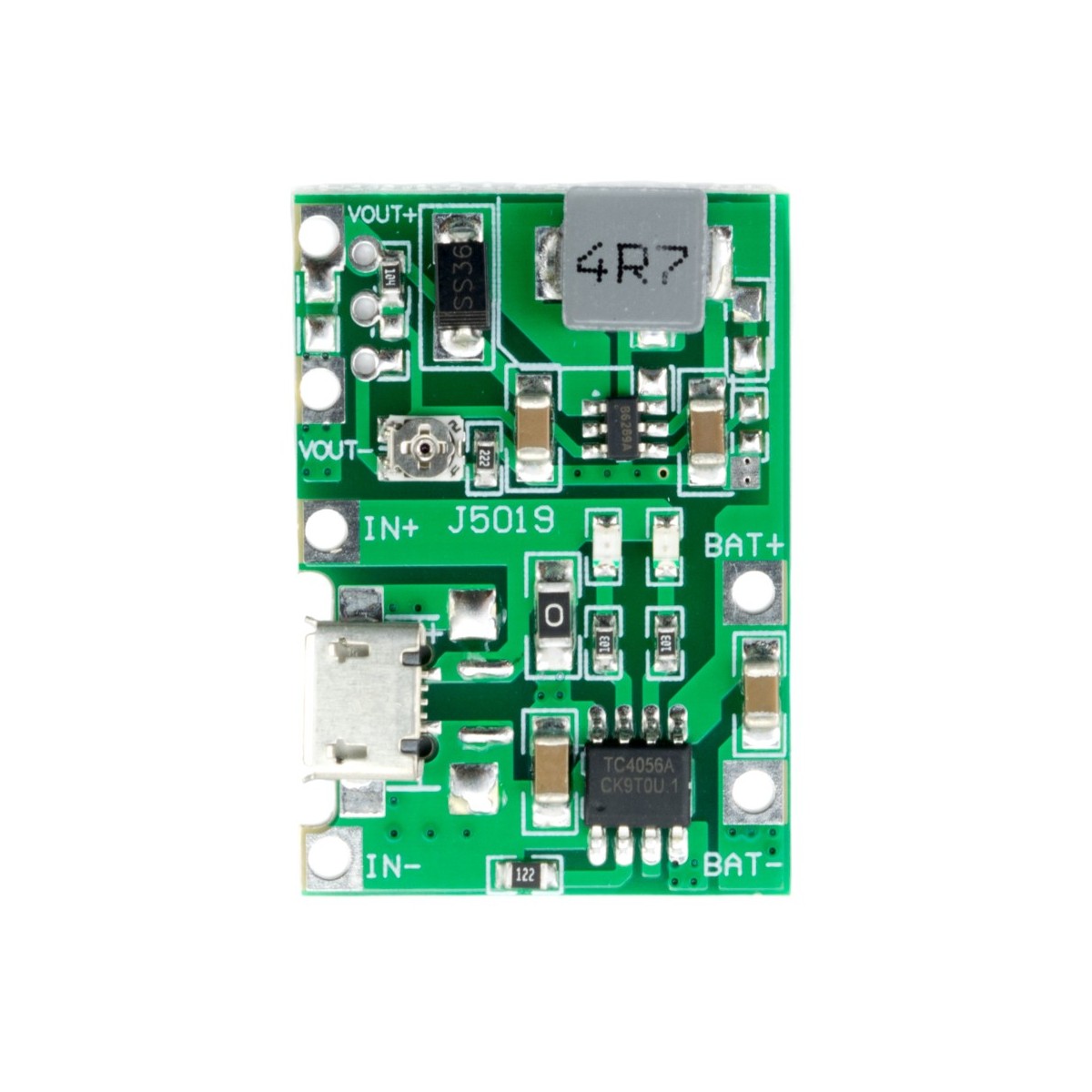

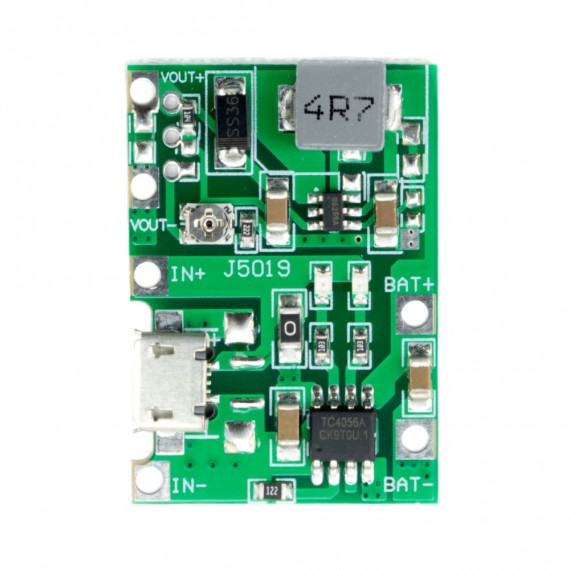

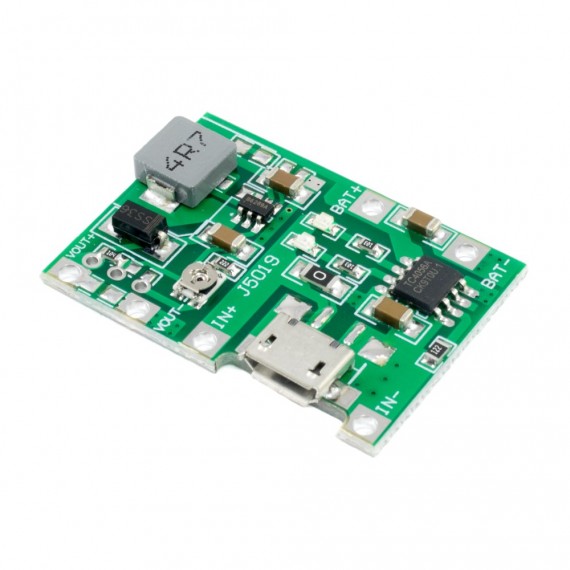

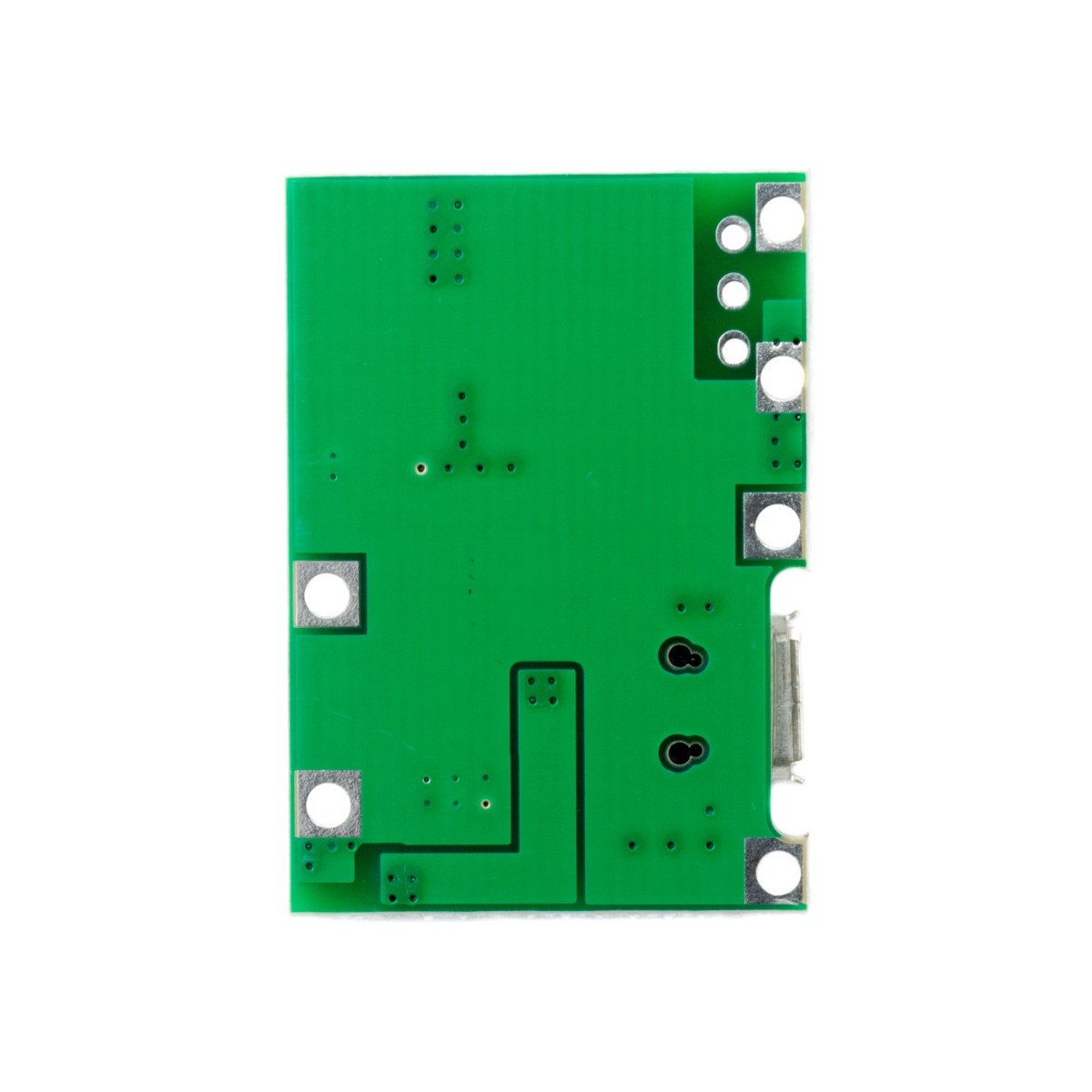

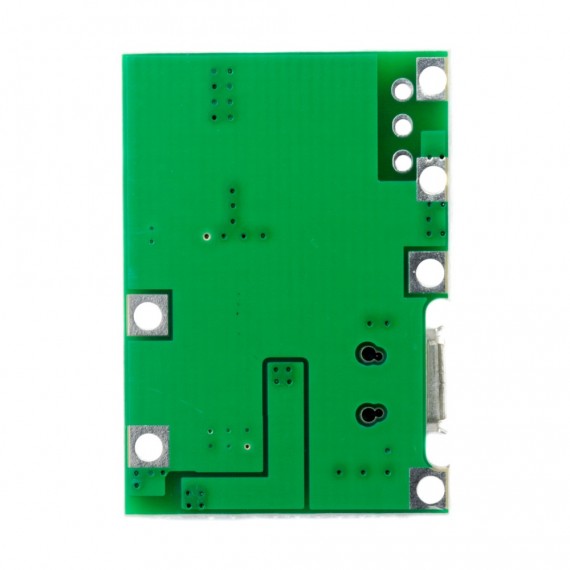

Módulo Cargador de batería litio USB TC4056A con Step-Up regulable

INFO

El módulo Cargador USB de batería litio con Step-Up regulable permite suministrar energía de forma ininterrumpida a tus proyectos de forma similar a un UPS o un celular que puede cargar la batería y a la vez alimentar un circuito. Utiliza una batería de 1 celda LiPo (no incluida) con un elevador de voltaje para suministrar un voltaje ininterrumpido en los terminales Vout+ e Vout-, la batería es cargada por el mismo módulo, el voltaje de alimentación al cargador puede ser de 4V a 7.5V DC conectándolo a los terminales In+ e In-.

El voltaje de salida se puede regular con el potenciómetro en la tarjeta. La entrada de voltaje al cargador puede ser por los terminales IN+- o por el conector USB, pero no ambos en simultáneo. El cargador está diseñado para baterías recargables de 3.7V de carga nominal y 4.2V de carga completa. La corriente máxima está determinada por el voltaje seleccionado de salida y la corriente máxima que puede suministrar la batería utilizada. Si el voltaje de la batería es demasiado bajo, el cargador realizará la carga a una corriente segura de 100mA por seguridad.

GUÍA DE CONEXIÓN:

1. Desconectar el módulo cargador tanto: la batería, la alimentación y la carga.
2. Identificar la polaridad de la batería con la ayuda de un voltímetro. El voltaje de la batería no debe ser menor a 2.5V, si el voltaje es menor el cargador no funcionará adecuadamente.
3. Conectar la batería al cargador a los terminales "BAT+" y "BAT-" teniendo mucho cuidado con la polaridad correcta, conectar la batería con la polaridad invertida dañará irreversiblemente tanto el cargador como la batería.
4. Alimentar el cargador por el puerto Micro-USB o por los terminales "IN+" y "IN-".
5. Durante la carga el led rojo debe estar encendido, cuando la carga se completa debe encender el led verde.
6. Con la ayuda de un voltímetro/multímetro seleccionar el voltaje de salida girando el potenciómetro en placa hasta obtener el voltaje de salida deseado.
7. Conectar la carga(circuito a alimentar) en los terminales "VOUT+" y "VOUT-".

RECOMENDACIONES:

• Los terminales "BAT+" y "BAT-" solo deben conectarse con la batería a cargar, no conectar circuitos adicionales (el voltaje en estos terminales no es constante).
• Solo se debe conectar una batería por cargador, no cargar baterías en paralelo ni en serie con este cargador.
• No dejar el cargador en funcionamiento sin supervisión.
• La corriente de carga recomendada es de 37% a la capacidad de la batería y nunca mayor al 100% (1C). Este cargador es recomendado para baterías con una capacidad mínima de 1000mAh.
• Verificar que las conexiones sean seguras/estables

ESPECIFICACIONES TÉCNICAS

• Modelo: J5019
• Voltaje de entrada del cargador: 4.0V a 7.5V DC
• Voltaje de salida: 5.6V a 24V DC
• Entrada tipo Micro-USB (5V DC)
• Máxima corriente de salida: [email protected], 900mA@5V, 320mA@12V, 120mA@24V
• Cargador tipo: CC/CV (corriente constante/voltaje constante)
• Corriente de carga en CC fijado a 1A (configurable cambiando una resistencia)
• Precisión de carga 1.5%
• Voltaje de carga completa(CV): 4.2V
• Chip de carga: TC4056A
• Chip elevador: MT3608
• Led indicador Rojo cuando está cargando
• Led indicador Verde de carga completa
• No posee protección a polaridad inversa

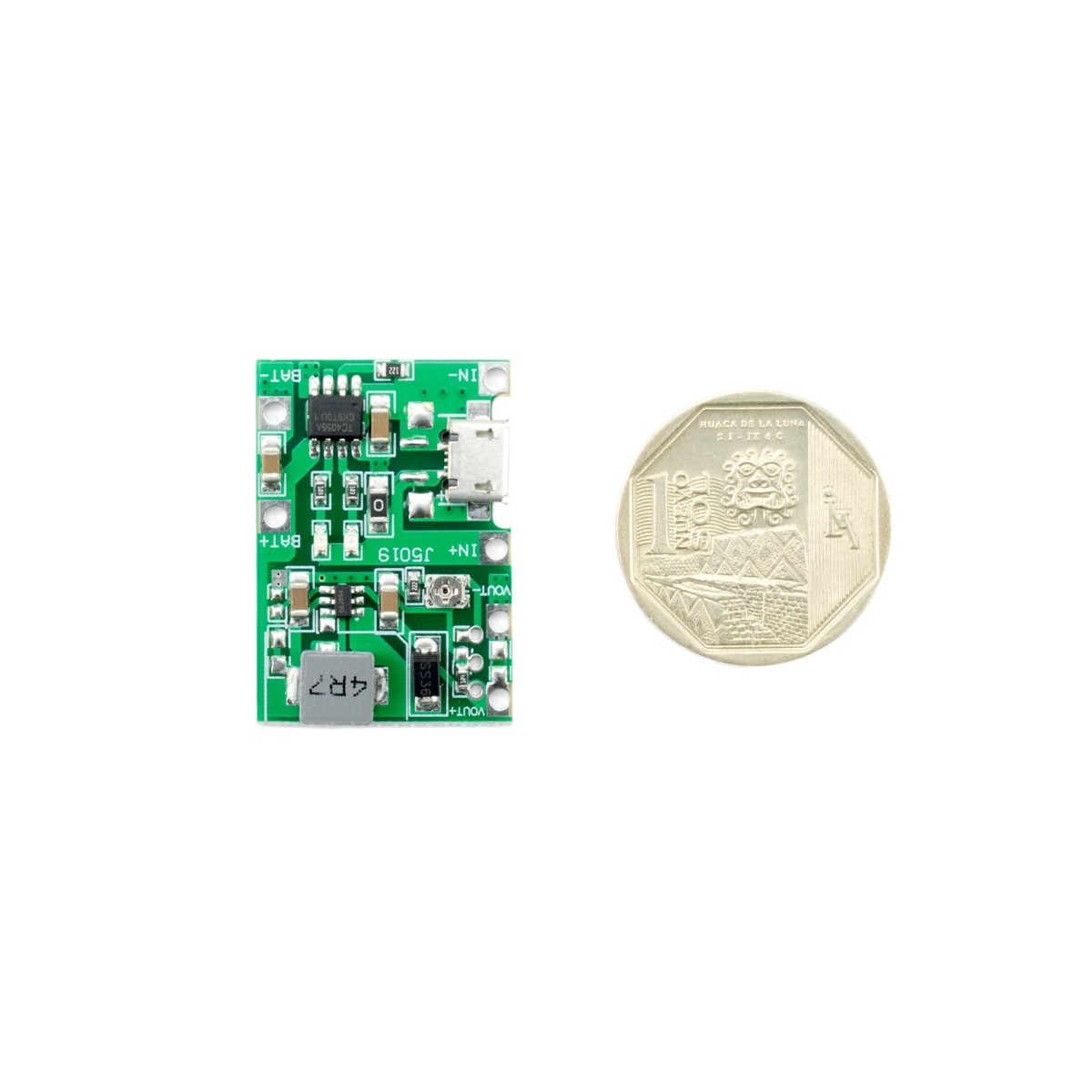

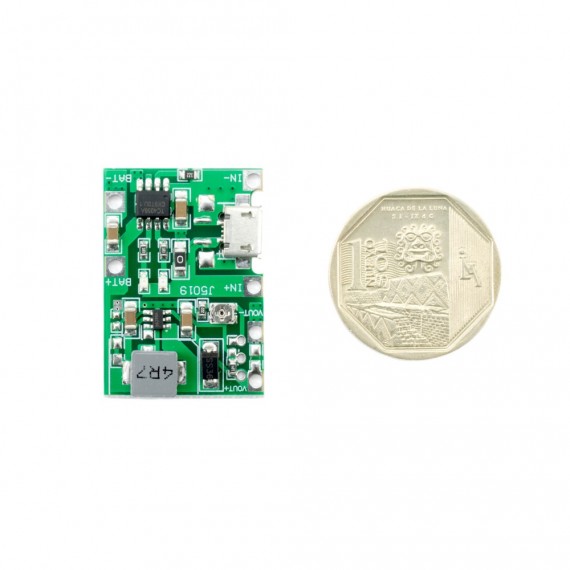

• Dimensiones: 33.5*23.5*4.5 mm
