Suministra energía a tu proyecto sin interrupciones con este cargador de una celda de batería de Litio que además incluye un módulo elevador de voltaje.
INFO

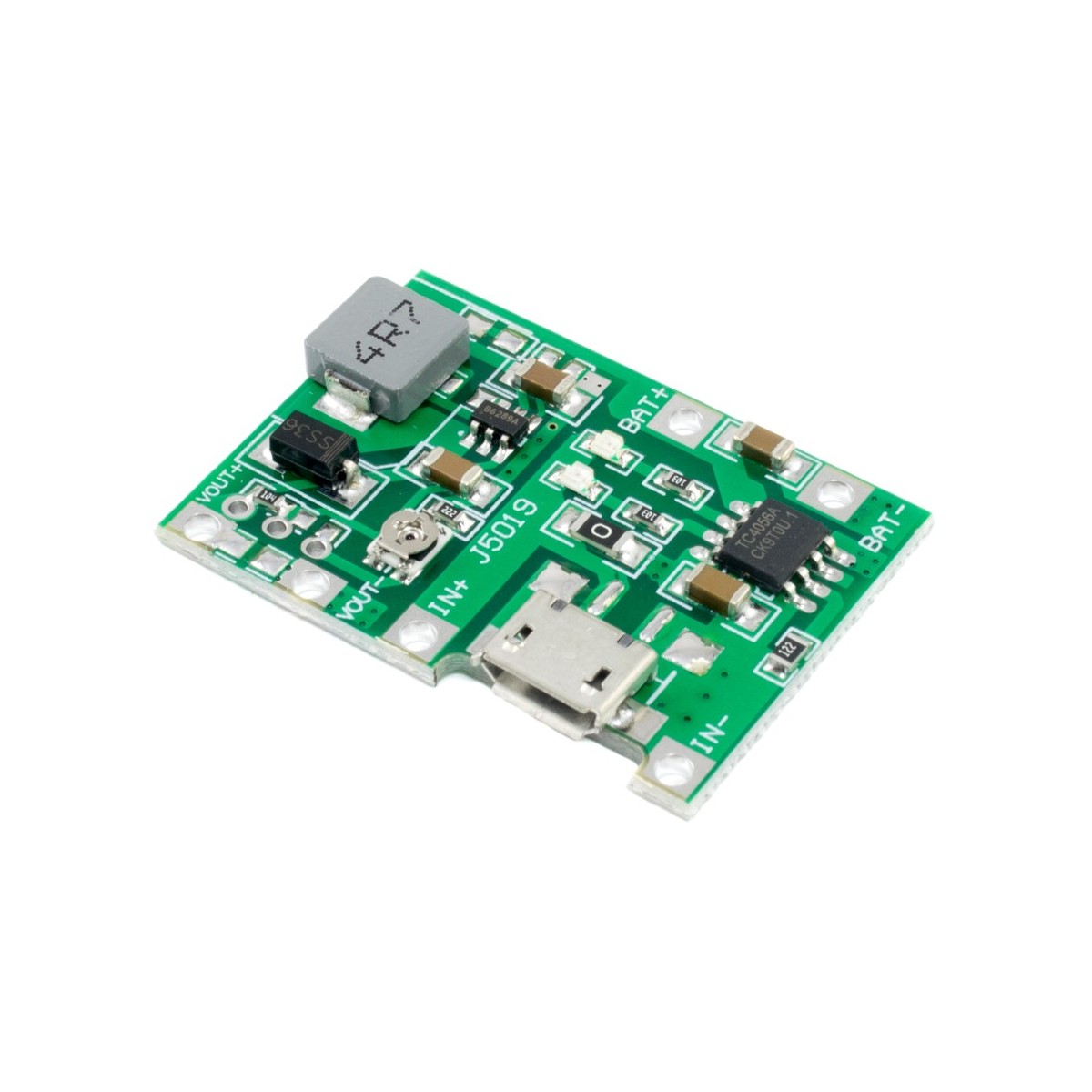

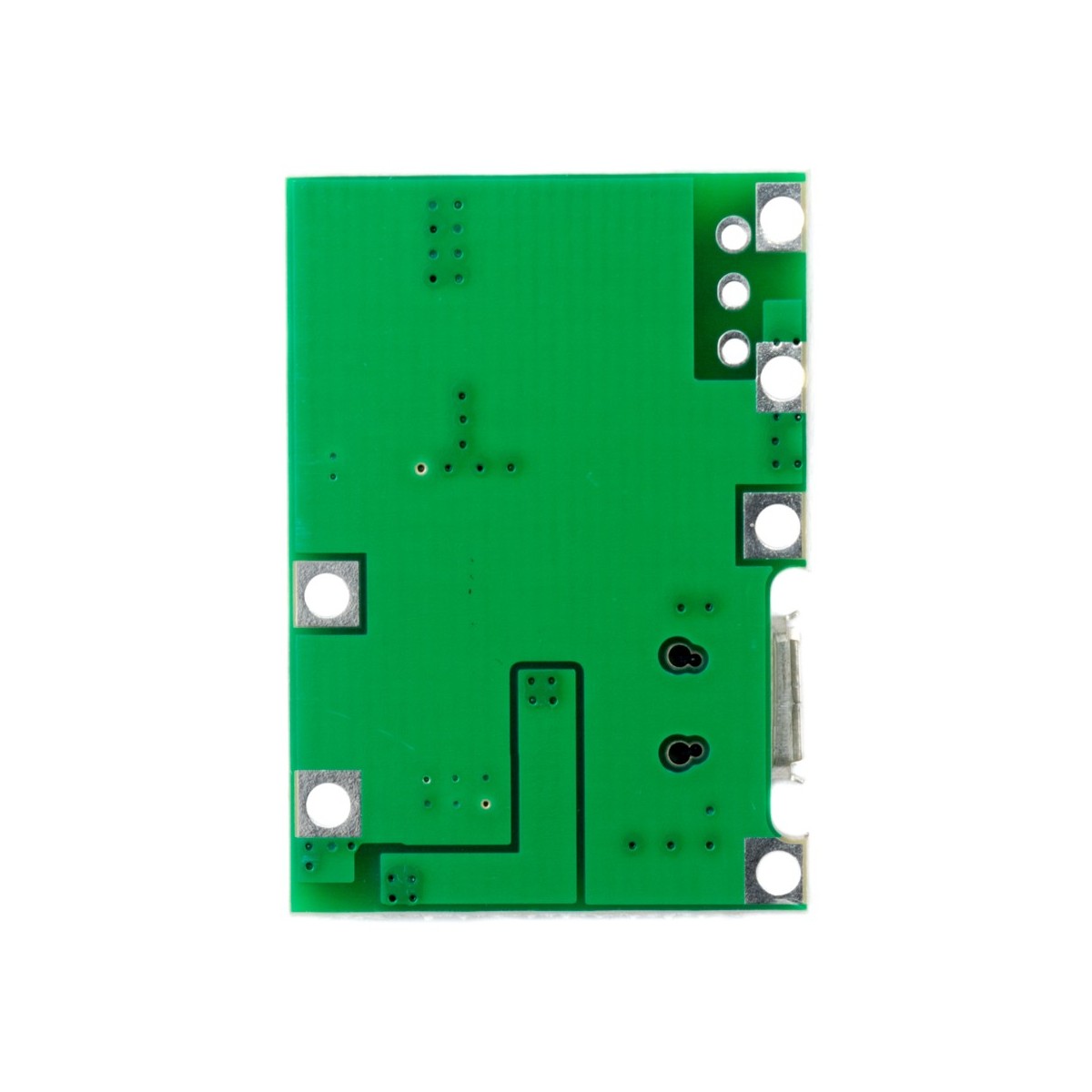

El módulo Cargador USB de batería litio con Step-Up regulable permite suministrar energía de forma ininterrumpida a tus proyectos de forma similar a un UPS o un celular que puede cargar la batería y a la vez alimentar un circuito. Utiliza una batería de 1 celda LiPo (no incluida) con un elevador de voltaje para suministrar un voltaje ininterrumpido en los terminales Vout+ e Vout-, la batería es cargada por el mismo módulo, el voltaje de alimentación al cargador puede ser de 4V a 7.5V DC conectándolo a los terminales In+ e In-.
El voltaje de salida se puede regular con el potenciómetro en la tarjeta. La entrada de voltaje al cargador puede ser por los terminales IN+- o por el conector USB, pero no ambos en simultáneo. El cargador está diseñado para baterías recargables de 3.7V de carga nominal y 4.2V de carga completa. La corriente máxima está determinada por el voltaje seleccionado de salida y la corriente máxima que puede suministrar la batería utilizada. Si el voltaje de la batería es demasiado bajo, el cargador realizará la carga a una corriente segura de 100mA por seguridad.
GUÍA DE CONEXIÓN:
- Desconectar el módulo cargador tanto: la batería, la alimentación y la carga.
- Identificar la polaridad de la batería con la ayuda de un voltímetro. El voltaje de la batería no debe ser menor a 2.5V, si el voltaje es menor el cargador no funcionará adecuadamente.
- Conectar la batería al cargador a los terminales "BAT+" y "BAT-" teniendo mucho cuidado con la polaridad correcta, conectar la batería con la polaridad invertida dañará irreversiblemente tanto el cargador como la batería.
- Alimentar el cargador por el puerto Micro-USB o por los terminales "IN+" y "IN-".
- Durante la carga el led rojo debe estar encendido, cuando la carga se completa debe encender el led verde.
- Con la ayuda de un voltímetro/multímetro seleccionar el voltaje de salida girando el potenciómetro en placa hasta obtener el voltaje de salida deseado.
- Conectar la carga(circuito a alimentar) en los terminales "VOUT+" y "VOUT-".
RECOMENDACIONES:
- Los terminales "BAT+" y "BAT-" solo deben conectarse con la batería a cargar, no conectar circuitos adicionales (el voltaje en estos terminales no es constante).
- Solo se debe conectar una batería por cargador, no cargar baterías en paralelo ni en serie con este cargador.
- No dejar el cargador en funcionamiento sin supervisión.
- La corriente de carga recomendada es de 37% a la capacidad de la batería y nunca mayor al 100% (1C). Este cargador es recomendado para baterías con una capacidad mínima de 1000mAh.
- Verificar que las conexiones sean seguras/estables
ESPECIFICACIONES TÉCNICAS
- Voltaje de entrada del cargador: 4.0V a 7.5V DC
- Voltaje de salida: 4.5V a 24V DC
- Entrada tipo Micro-USB(5V DC)
- Máxima corriente de salida: [email protected], 900mA@5V, 320mA@12V, 120mA@24V
- Cargador tipo: CC/CV (corriente constante/voltaje constante)
- Corriente de carga en CC fijado a 1A (configurable cambiando una resistencia)
- Precisión de carga 1.5%
- Voltaje de carga completa(CV): 4.2V
- Chip de carga: TC4056A
- Led indicador Rojo cuando está cargando
- Led indicador Verde de carga completa
- No posee protección a polaridad inversa
- Dimensiones: 33.5*23.5*4.5 mm
