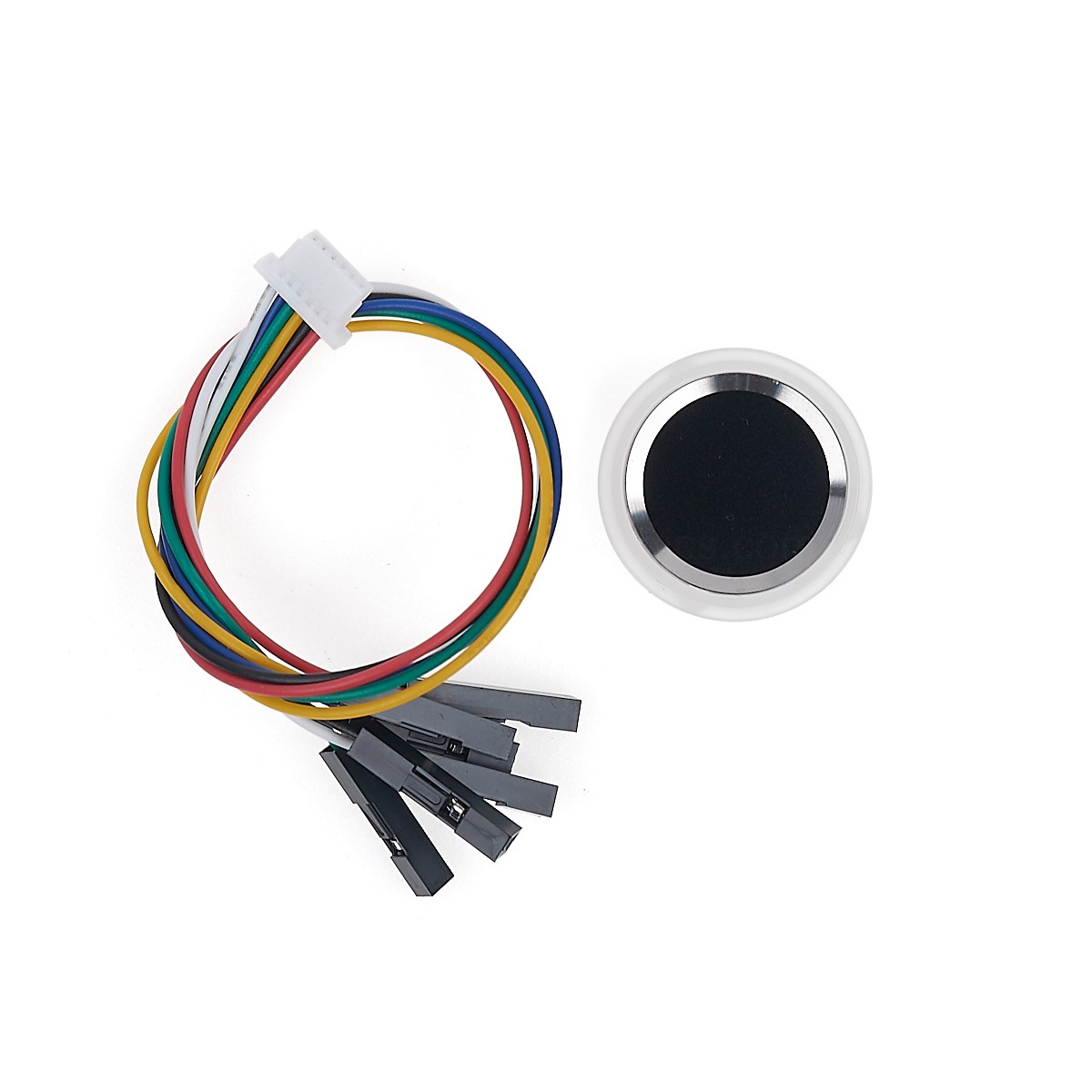

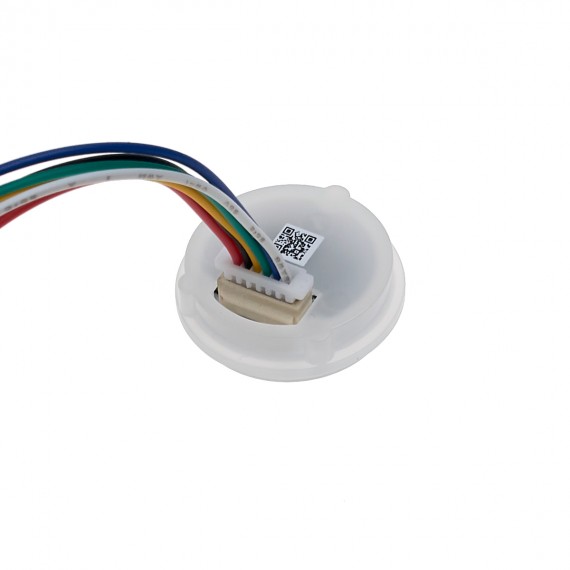

Lector de huella capacitivo SFM-V1.7

#SKU: 001274

Sensor de huella dactilar capacitivo, de reducido tamaño y compacto, ideal para agregar seguridad biométrica a tu proyecto. El SFM-V1.7 almacena hasta 150 huellas.

Lee masShow less
S/ 96,00
En Stock
A lista de deseos
Descripción

INFO

Utilizar un sistema de identificación biométrico de huella digital ya no será un problema con la ayuda de este magnífico modulo. Su fácil uso y buen desempeño hacen de este dispositivo uno de los mejor sensor de huellas para proyectos con microcontroladores.

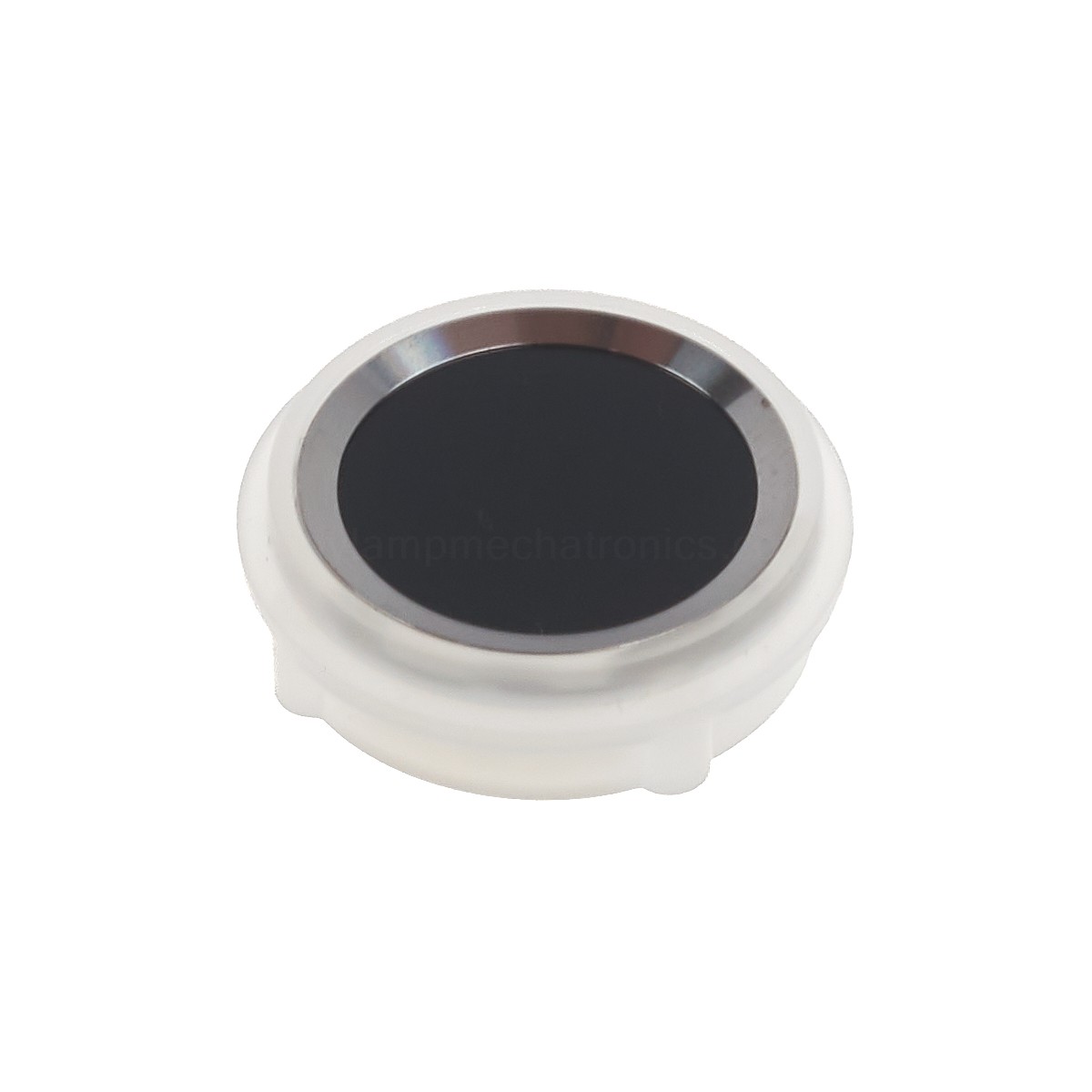

El dispositivo integra un sensor matricial capacitivo, capaz de detectar los surcos de la huella dactilar en cada pixel y así determinar la imagen de la huella. A diferencia de los sensores de huella ópticos, es de reducido tamaño pues no necesita de lentes ópticos que ocupan espacio y son pesados.

Se pueden almacenar hasta 150 huellas en la memoria flash del dispositivo. Su funcionamiento es muy sencillo, solo ese necesario conectarlo a un microcontrolador mediante el puerto serial TTL, luego se puede solicitar la captura de huellas, búsqueda, detección, etc. Todo el procesamiento de captura/verificación/búsqueda es realizado por el DSP y responde con comandos sencillos de interpretar.

Este sensor también es compatible con la mayoría de softwares para PC-WINDOWS y que permiten validar o registrar mas rápidamente las huellas a la base de datos(memoria interna) del sensor.

Utilizado en aplicaciones como: control de acceso, cerraduras electrónicas, control de asistencia, autenticación en finanzas, maquinaria industrial, equipos POS.

NOTA: Verificar el pinout antes de conectar, el orden de los pines y color de cables es diferentes a otros modelos de sensores.


ESPECIFICACIONES TÉCNICAS

  • Modelo: SFM-V1.7 (ZFM438XN)
  • Voltaje de operación: 3.3V DC
  • Consumo corriente: 50mA
  • Dimensiones de ventana: 12*12mm
  • Resolución:160x160 (508DPI)
  • Cantidad de huellas almacenadas: 150
  • Nivel de Seguridad:3
  • Interface: UART  (nivel lógico 3.3V)
  • Baudrate: 115200 (por defecto)
  • Temperatura de funcionamiento: -20°C a 65°C

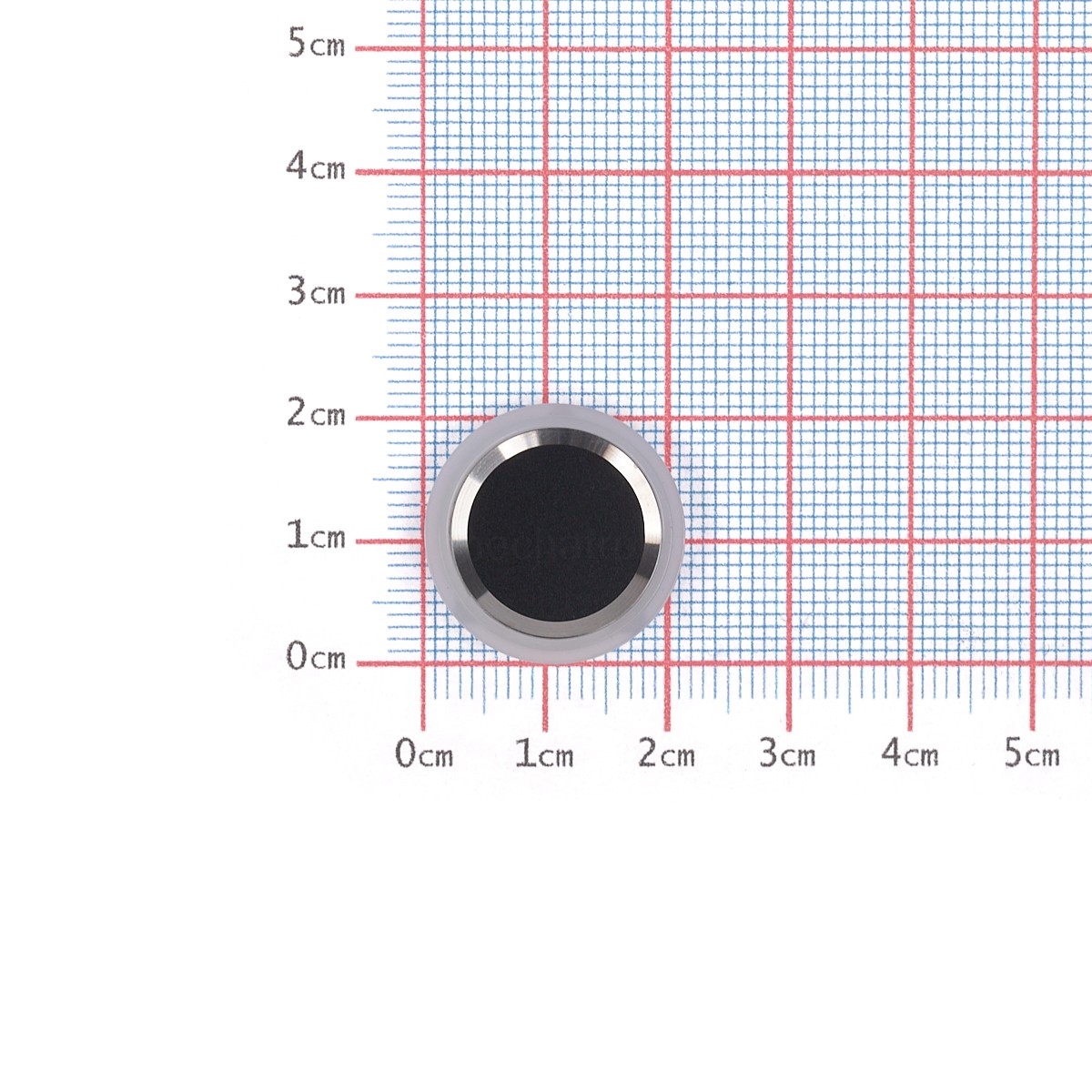

  • Dimensiones: 22*22*8 mm
  • Peso: 9g

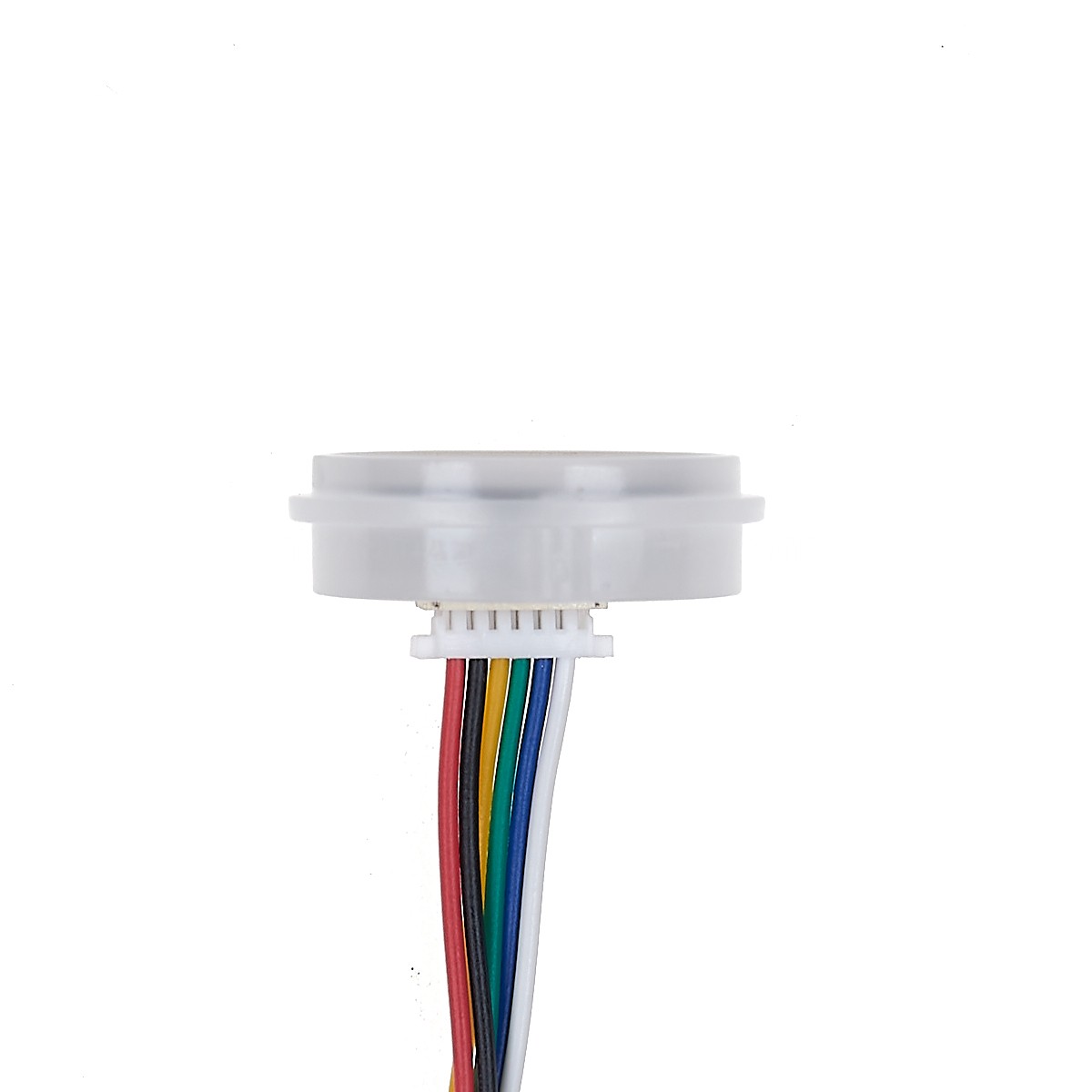

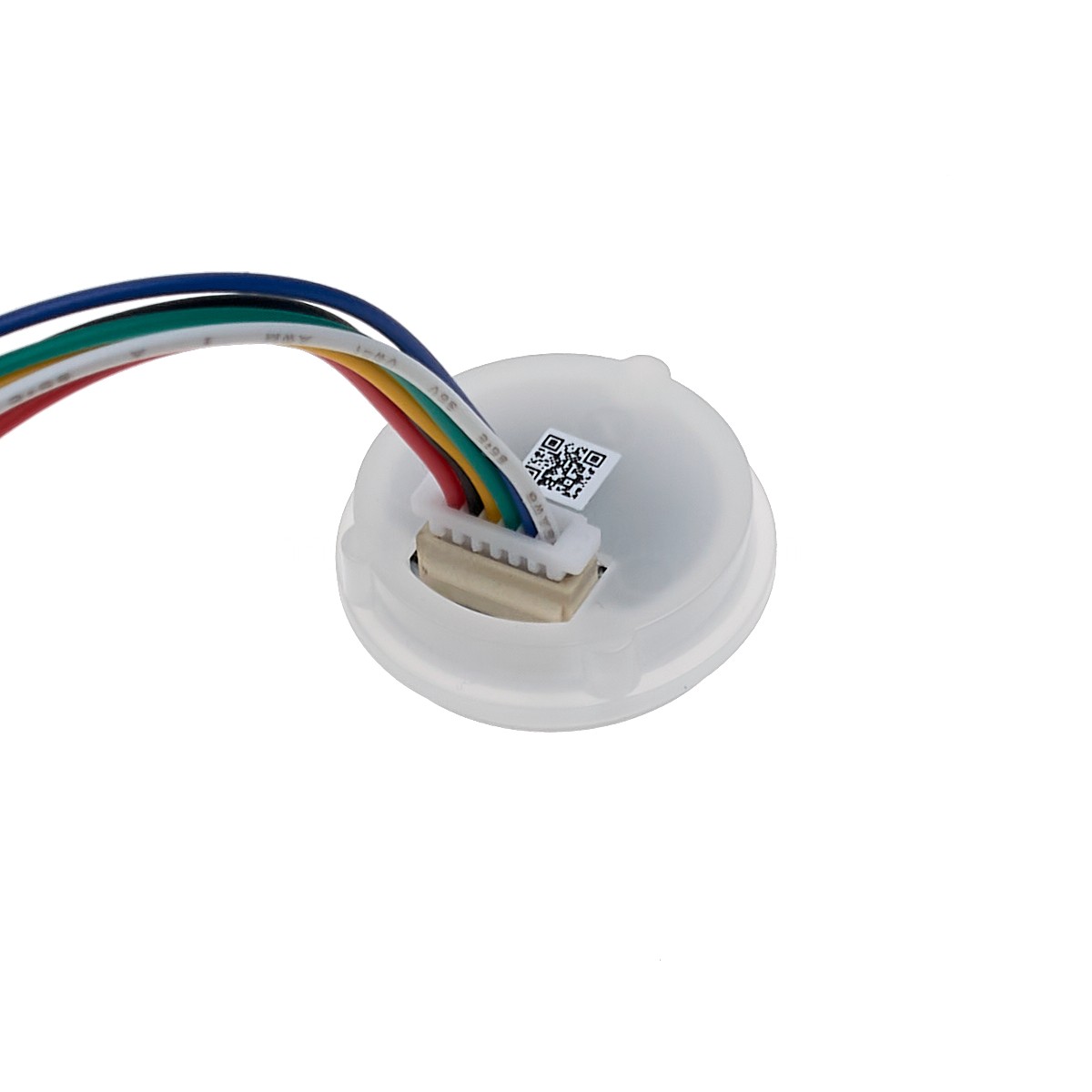

CONEXIÓN

  • 1.Cable Blanco: V_TOUCH (3.3VDC)
  • 2.Cable Azul: TOUCH_OUT (IRQ del MCU)
  • 3.Cable Verde: VCC (3.3V DC)
  • 4.Cable Amarillo: TX (conectar al RX del MCU)
  • 5.Cable Negro: RX (conectar al TX del MCU)
  • 6.Cable Rojo: GND
