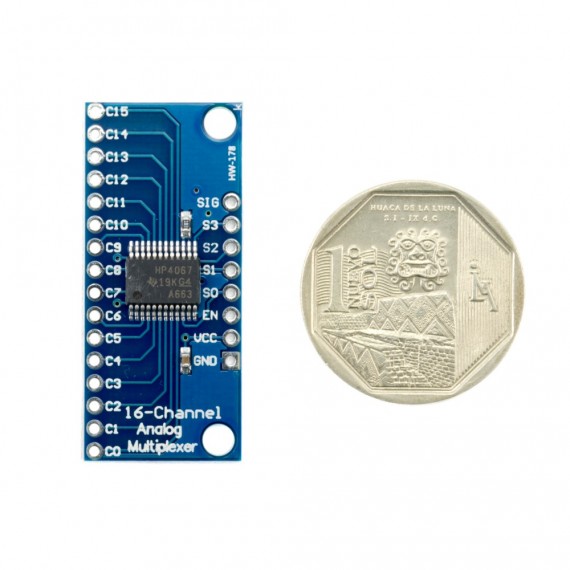

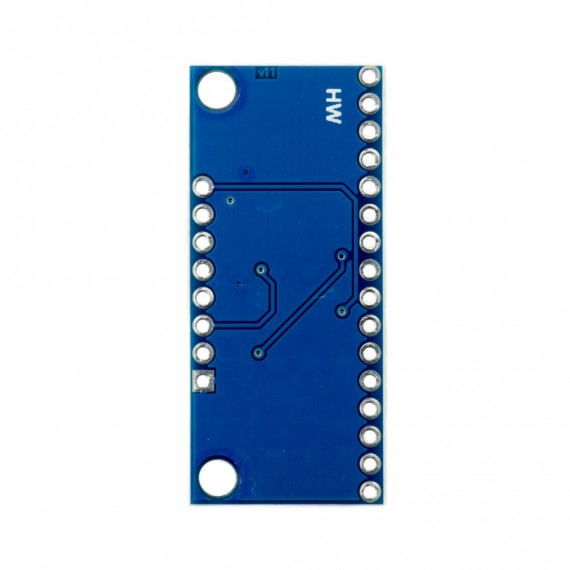

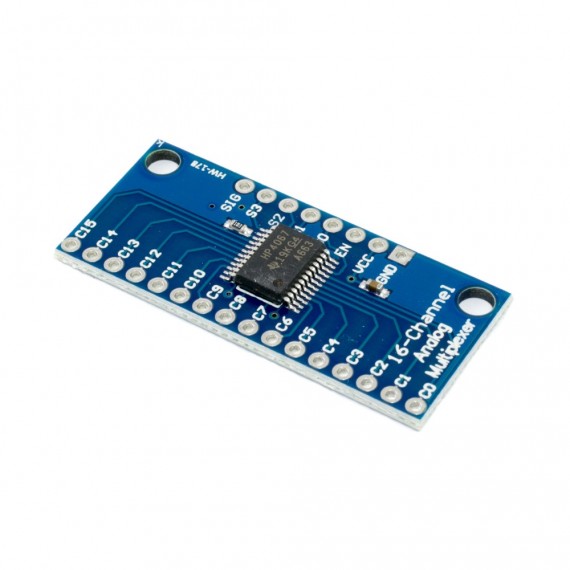

Módulo 74HC4067 multiplexor analógico 16ch
#SKU: 000644
Expande las entradas analógicas o digitales de tu proyecto.
S/ 7,00
A lista de deseos
INFO
Este módulo 74HC4067 incluye un multiplexor/demultiplexor analógico/digital de 16 canales, uno de los más útiles a la hora de expandir las salidas o entradas de un microcontrolador o Arduino.
Internamente este chip es como un interruptor giratorio donde la terminal SIG (signal) se conecta internamente con cualquiera de las 16 terminales C0-C15 (channel0- channel15), la selección de a qué canal estará conectado se hace enviando el canal en formato binario a los pines de selección S0-S3. El pin EN (enable negado) activa o desactiva la conexión.
Este módulo solo permite una conexión a la vez, si quieres un expansor de salidas o entradas en simultáneo te recomendamos el expansor PCF8574 (solo E/S digitales).
ESPECIFICACIONES TÉCNICAS
- Chip: Texas Instruments CD74HC4067SM96
- Tecnología CMOS
- Compatible con voltajes TTL
- Voltaje de Operación: 2V - 6V
- Temperatura de operación: -55°C a 125°C
- Dimensiones: 41*18.5*3.5mm
DOCUMENTACIÓN
