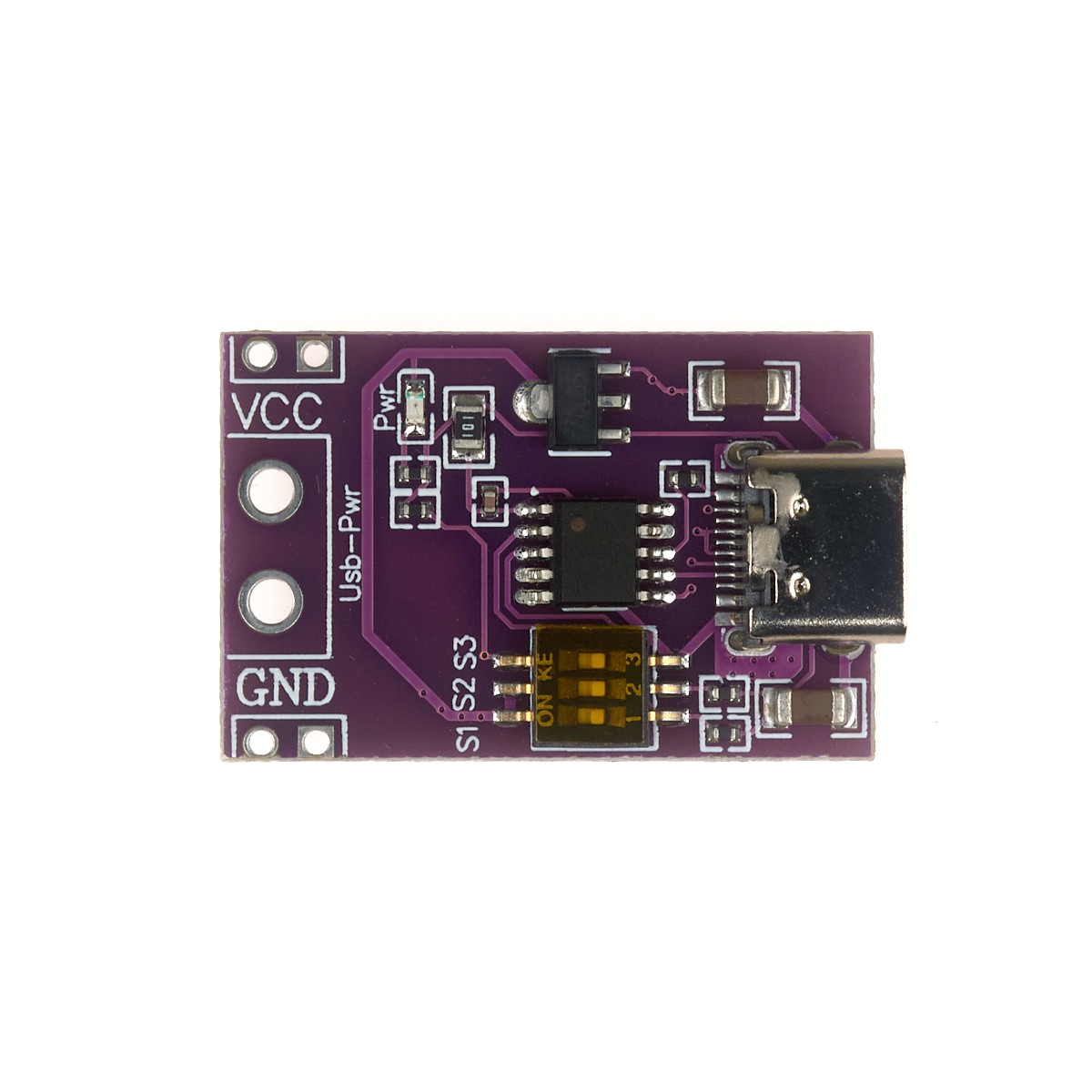

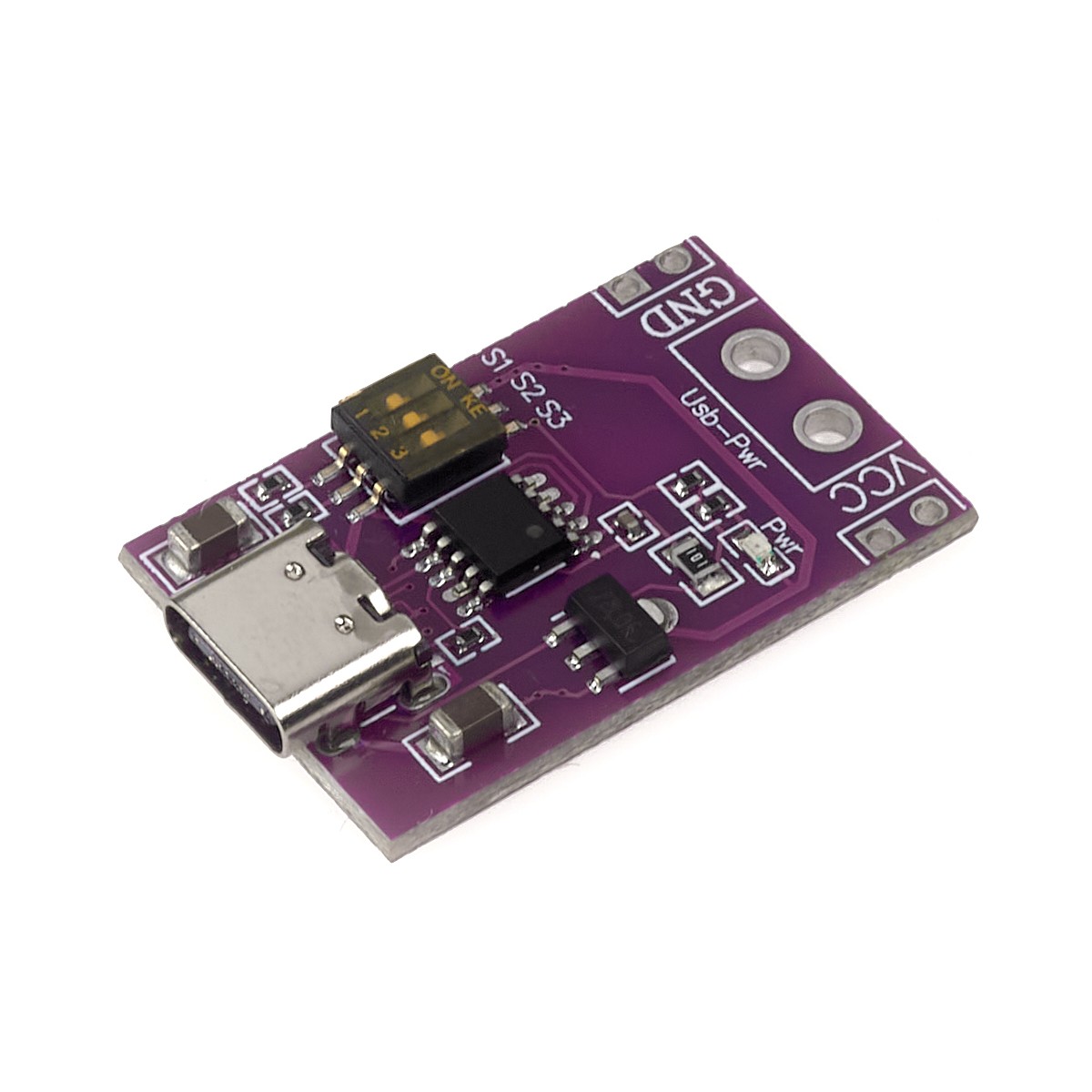

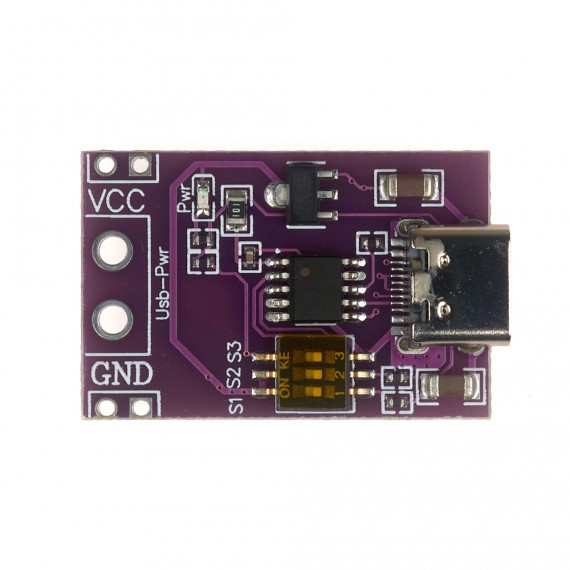

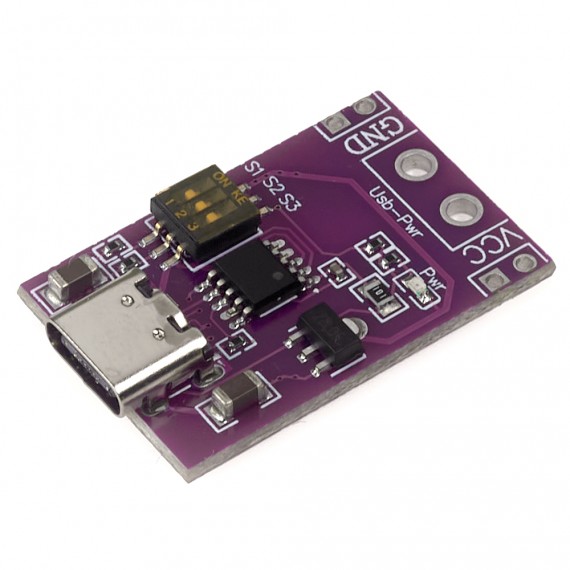

Módulo CH224K Trigger de PD/QC/AFC con voltaje seleccionable USB-C
#SKU: 001205
Módulo de activación de carga rápida PD/QC/AFC ideal para obtener los diferentes voltajes de los cargadores de carga rápida.
S/ 20,00
A lista de deseos(1)
INFO
El Módulo CH224K es un Trigger de PD/QC/AFC con voltaje seleccionable permite a través de un seleccionador activar voltajes de carga rápida de 5V, 9V, 12V, 15V o 20V. Ideal para obtener voltajes igual o superior a 5V de un puerto USB-C, siempre que el host o cargador admitir los protocolos Power Delivery (PD), Quick Charge (QC) o Adaptive Fast Charging (AFC).

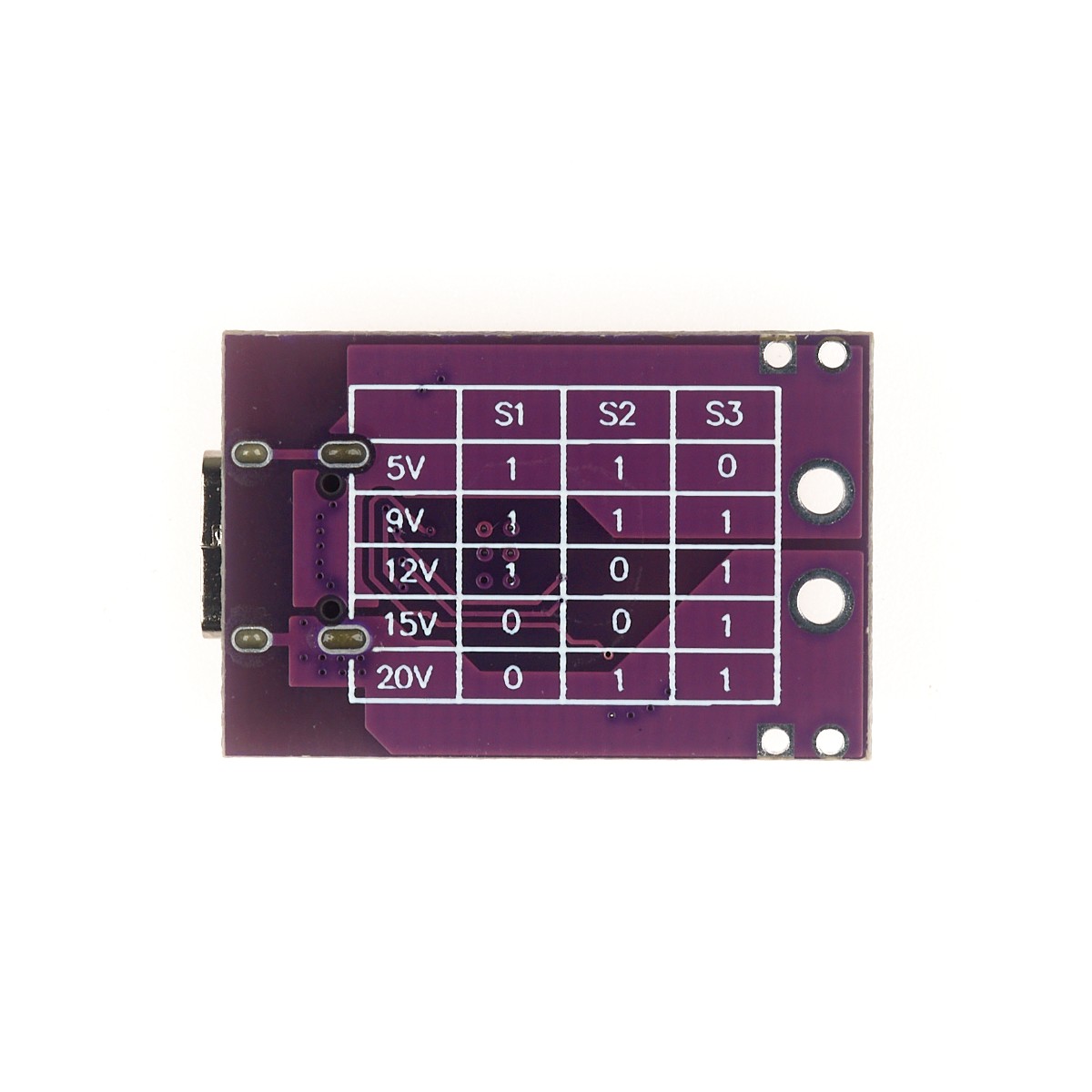

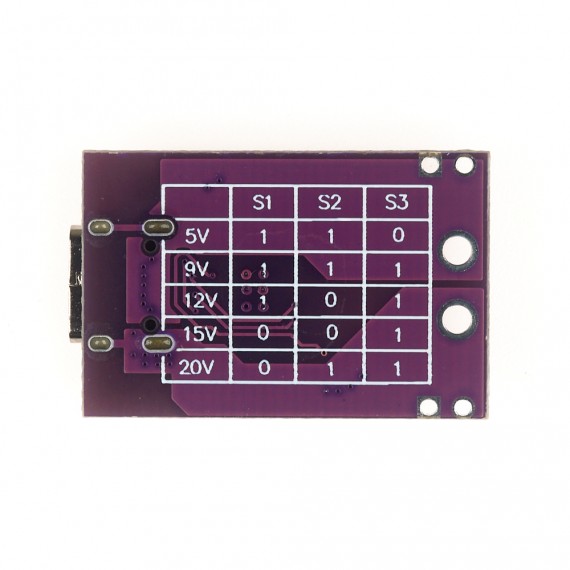

El voltaje de salida del Trigger de PD/QC/AFC se selecciona con un DIP switch, siendo para 5V S1:ON S2:ON S3:OFF, para 9V S1:ON S2:ON S3:ON, y para 12V S1:ON S2:OFF S3:ON, para 15V S1:OFF S2:OFF S3:ON y para 20V S1:OFF S2:ON S3:ON, tener en cuenta que si se solicita un voltaje que el cargador o fuente no incorpora, entregará 5V o el voltaje que anteriormente estaba entregando.
NOTA: El módulo no regula voltaje, La precisión y potencia se recomienda después de seleccionar el voltaje y antes de conectar con su circuito, verificar el voltaje de salida con ayuda de un multímetro o voltímetro.
ESPECIFICACIONES TÉCNICAS
- Chip USB Power Delivery Decoy: CH224K
- Puerto de entrada: USB-C
- Voltaje de Salida: 5V, 9V, 12V, 15V o 20V (Seleccionable)
- Protocolos admitidos: PD/QC/AFC
- Método de ajuste de voltaje: Dip Swtich

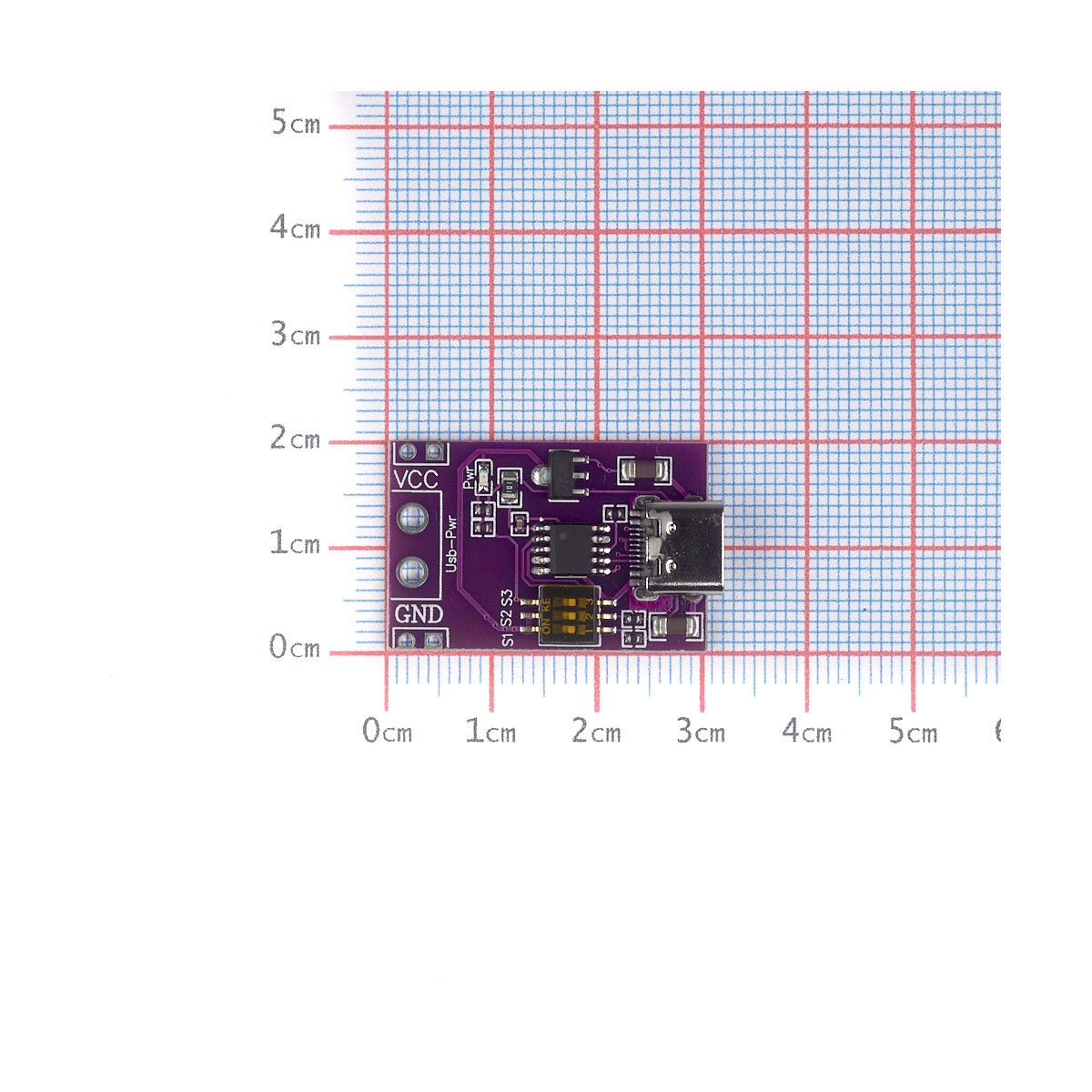

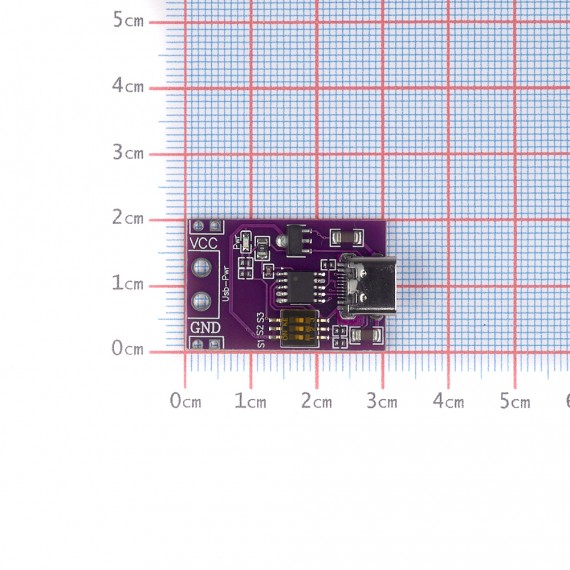

- Dimensiones: 30x20 mm
- Peso: 4 gramos
LINKS
- Datasheet CH224K
- USB Power Delivery Decoy
- PD/QC/AFC
- Tutorial Módulo CH224K
