Driver PaP DRV8825 1.5A

DRV-STP-DRV8825

El driver DRV8825 es compatible con el A4988, ideal para impresoras 3D (RepRap, Prusa, Mendel). Maneja motores Paso a paso de hasta 2.5A y microstepping de 1/32.

Más detalles

S/. 20,00

Descripción

INFO

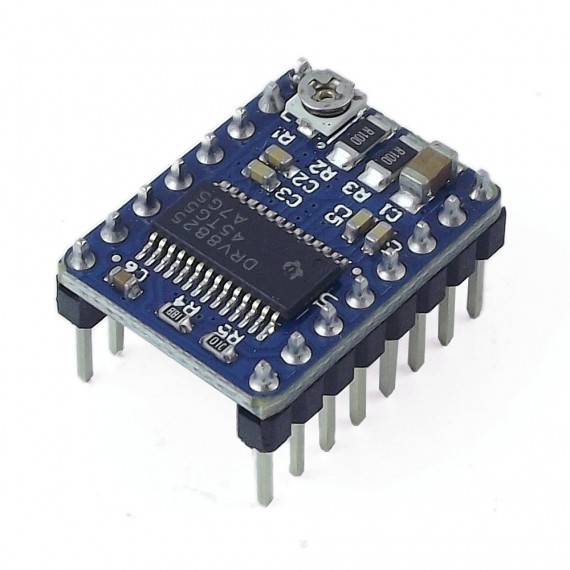

El driver DRV8825 permite controlar motores motores paso a paso bipolares de hasta 2.5A. Basado en el chip DRV88225 de Texas Instruments, es una mejora o evolución comparado al chip A4988. Ampliamente utilizado con placas de control de impresoras 3D y Máquinas CNC Open Source, como: RAMPS y CNC Shield. El Driver DRV8825 es pin-compatible con el Driver A4988, lo que significa que puede usarse como reemplazo directo de mejor rendimiento.

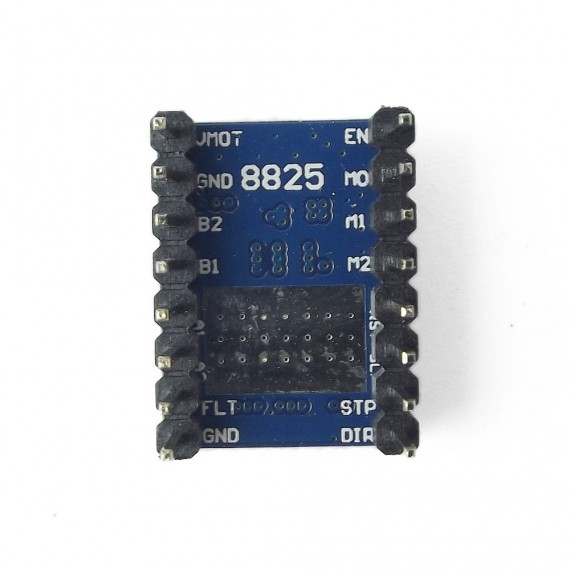

Permite regular la corriente máxima de salida por medio de un potenciómetro. Además posee seis resoluciones diferentes de microstepping (máx. 1/32). Trabaja con voltajes de alimentación entre 8.2V a 45V, puede suministrar 1.5A por bobina sin usar ventilación forzada o un disipador y soporta picos de corriente de hasta 2.5A. Para manejar el driver solo son necesarios 2 pines, uno para la dirección de giro (DIR) y otro para dar el paso (STEP). El pin Enable debe estar conectado a Tierra (GND) para que el motor funcione. El microstepping se configura con los pines MS1, MS2 y MS3 de acuerdo a la tabla del fabricante.


ESPECIFICACIONES TÉCNICAS

  • Voltaje de alimentación-potencia(VMOT): 8.2V-45V DC (recomendado 12V/24VDC)
  • Voltaje de control lógico: 3.3V-5V DC
  • Corriente de salida: 1.5A por bobina (máx. 2.5A con ventilación)
  • Interfaz de control de STEP y DIRECTION
  • 6 resoluciones de pasos: full-step, half-step, 1/4, 1/8, 1/16 y 1/32
  • Corriente máxima regulable por potenciómetro, para poder usar voltajes mas altos y lograr mejor resolución
  • Regulador incluido
  • Funciona con sistemas de 3.3 y 5V
  • Protección de sobre temperatura, sobrecorriente y voltaje bajo
  • Protección de corto a tierra y corto de carga
  • PCB de 4 capas
  • Pin-compatible con el Driver A4988

APLICACIONES

  • Impresoras 3D
  • Escaners
  • Robótica
  • Automatización Industrial
  • Maquinaria de Precisión
  • Vídeo seguridad
  • Cajeros automáticos
