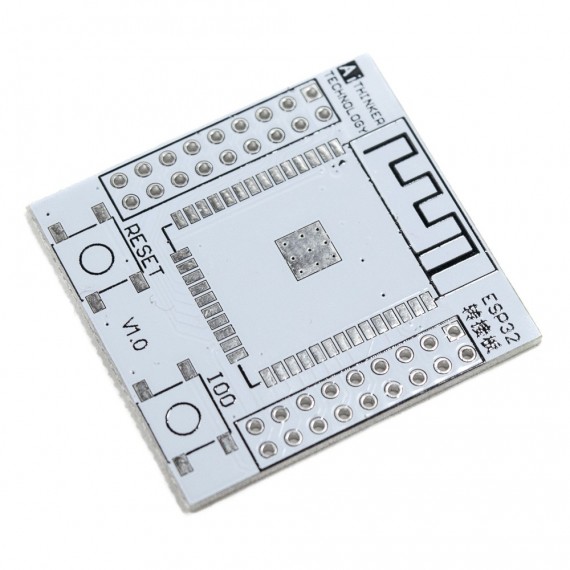

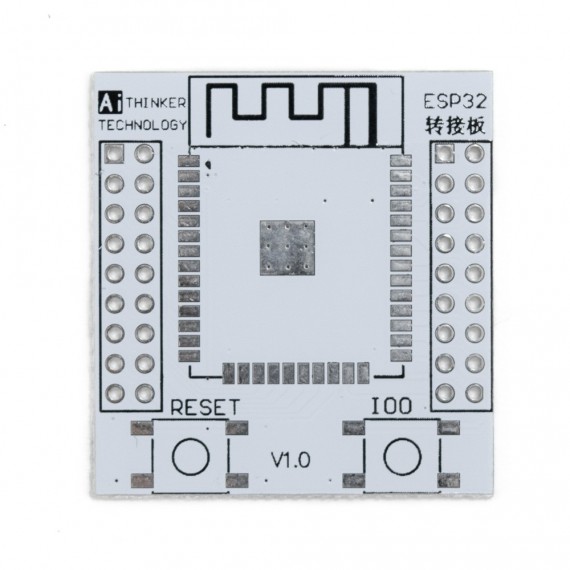

Esta tarjeta te permite soldar el módulo WiFi ESP32 ESP-WROOM-32 y tener todas las salidas expuestas en un formato mas accesible para prototipado.

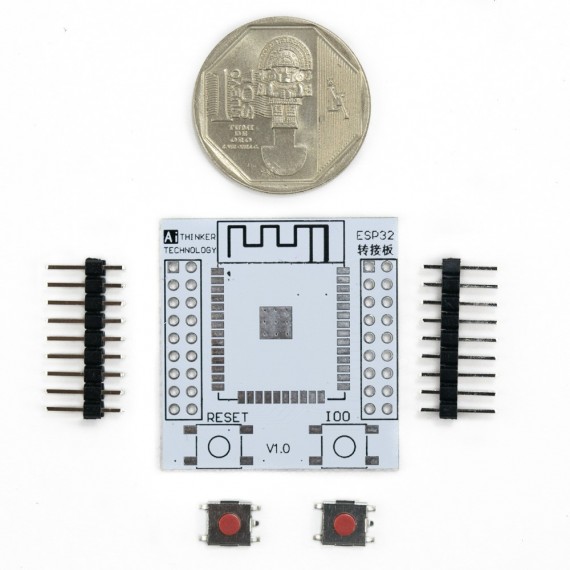

Tarjeta adaptador para el módulo WiFI ESP32 ESP-WROOM-32, permite trabajar con el módulo sobre un protoboard o cableado. Es necesario soldar los pines castellated del módulo y los pines header macho, luego es posible puede usar cables dupont para acceder a los pines y de esa forma facilitar el prototipado y depuración. Además posee conexión para los pulsadores: RESET y IO0(BOOT) que permite seleccionar el modo de arranque (BOOT ): Low/GND para programación bootloader o High/VCC para ejecutar programa en ROM FLASH.
Para programar el módulo es necesario adicionar un conversor USB-SERIAL como: MÓDULO CP2102 CONVERSOR USB A SERIAL TTL , MÓDULO CP2102 CONVERSOR USB A SERIAL TTL (MICRO-USB) y realizar la conexión de los pines TX, RX, opcional: DTR(para activar el auto boot).

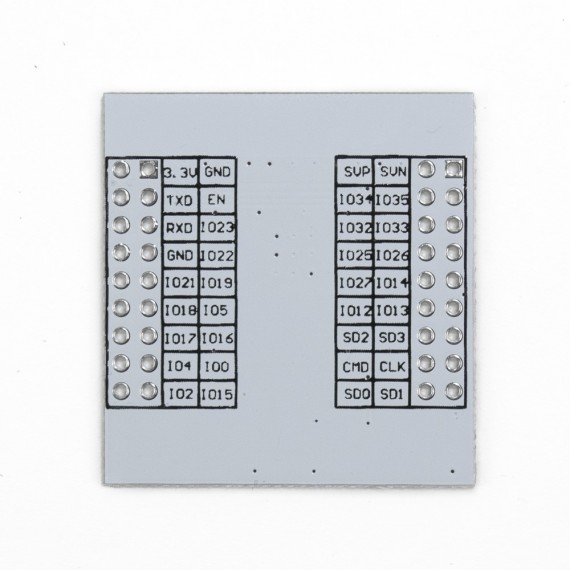

| ADAPTADOR ESP32 | CONVERSOR USB-SERIAL |
| GPIO0(RX) | TX |
| GPIO1(TX) | RX |
| GND | GND |
| VCC 3.3V | 3.3V |
