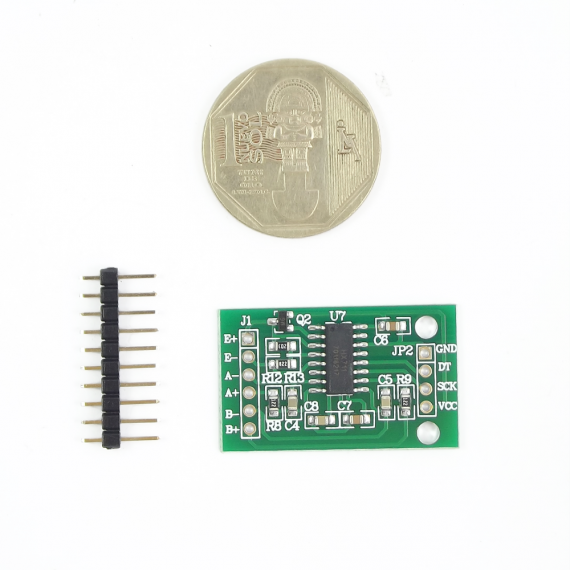

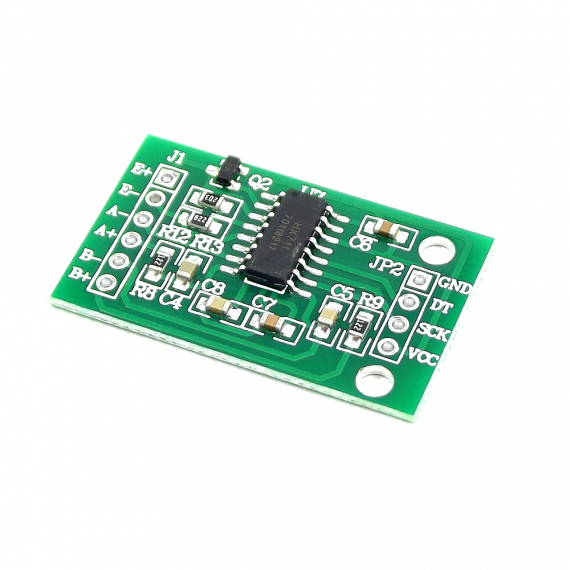

Módulo HX711 Transmisor de celda de carga

INFO

El módulo HX711 es un transmisor de celdas de carga para uso con microcontroladores como Arduino/PIC/ESP, permitiendo leer el peso en la celda de manera sencilla. Es compatible con las celdas de carga de 1kg, 5kg, 20kg y 50kg. Utilizado en sistemas de medición automatizada, procesos industriales, industria médica.

El chip HX711 posee internamente la electrónica de acondicionamiento y conversión A/D, permitiendo la lectura del puente Wheatstone formado por la celda de carga y también un conversor ADC de 24 bits. Se comunica con el microcontrolador por medio de una interfaz serial de 2 pines (Clock y Data) similar al I2C.

Las celdas de carga están formadas por galgas extensiométricas en configuración de puente Wheatstone. Para conectar una celda de carga al módulo HX711 son necesarios 4 cables, los colores utilizados habitualmente son Rojo, Negro, Blanco y Verde. Cada color corresponde a una señal como se muestra a continuación:

• Rojo: Voltaje de excitación +, E+, VCC
• Negro: Voltaje de excitación -, E-, GND
• Blanco: Amplificador -, Señal -, A-
• Verde: Amplificador +, Señal +, A+

ESPECIFICACIONES TÉCNICAS:

• Voltaje de operación: 2.7V-5V DC
• Consumo de corriente: menor a 10mA
• Voltaje de entrada diferencial: ±40mV
• Resolución conversión A/D: 24 bit (16777216 cuentas)
• Frecuencia de lectura: 80 Hz
• Dimensiones: 38*21*10 mm
• Peso: 3 gramos

TUTORIAL NAYLAMP M.:

• Tutorial trasmisor de celda de carga HX711, Balanza Digital
