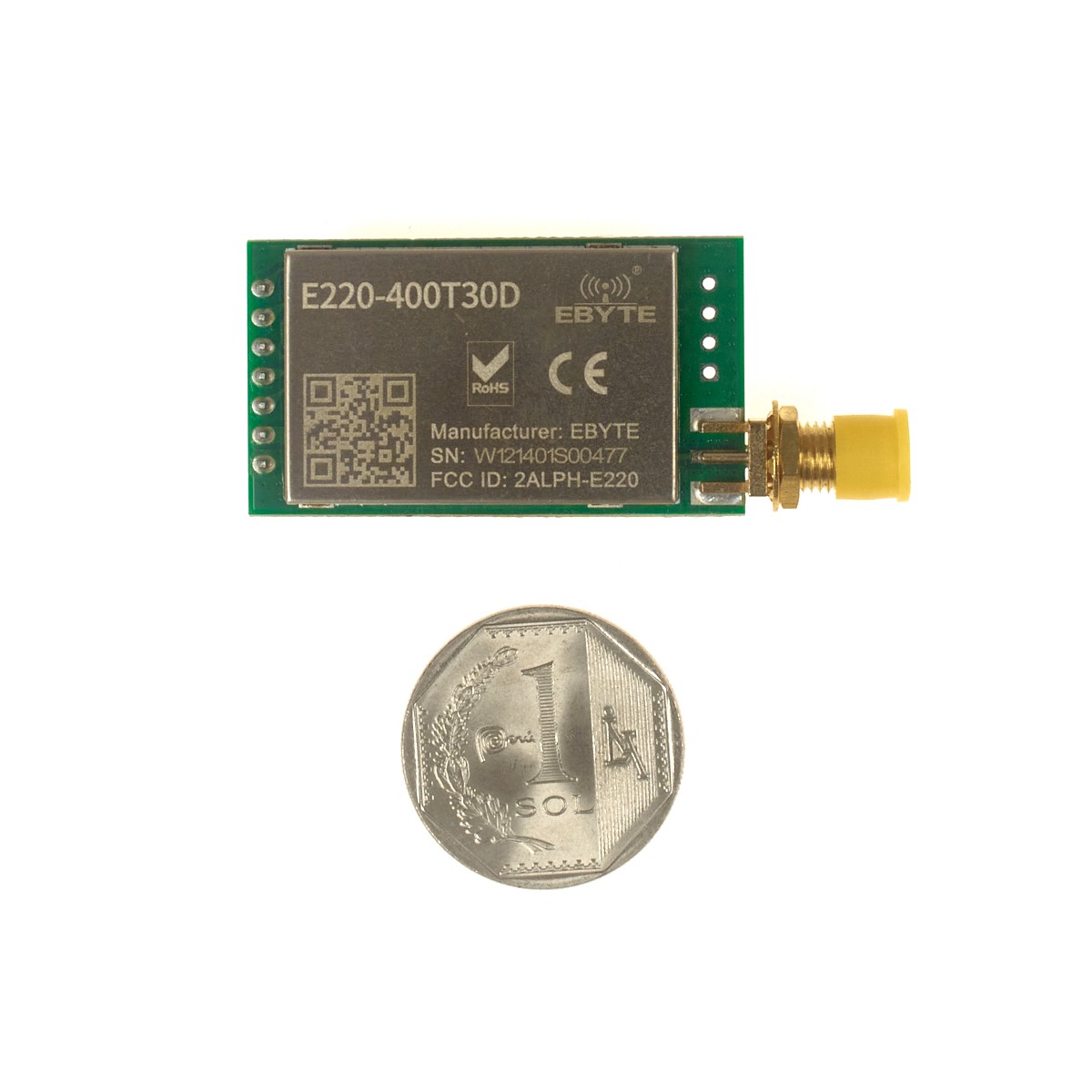

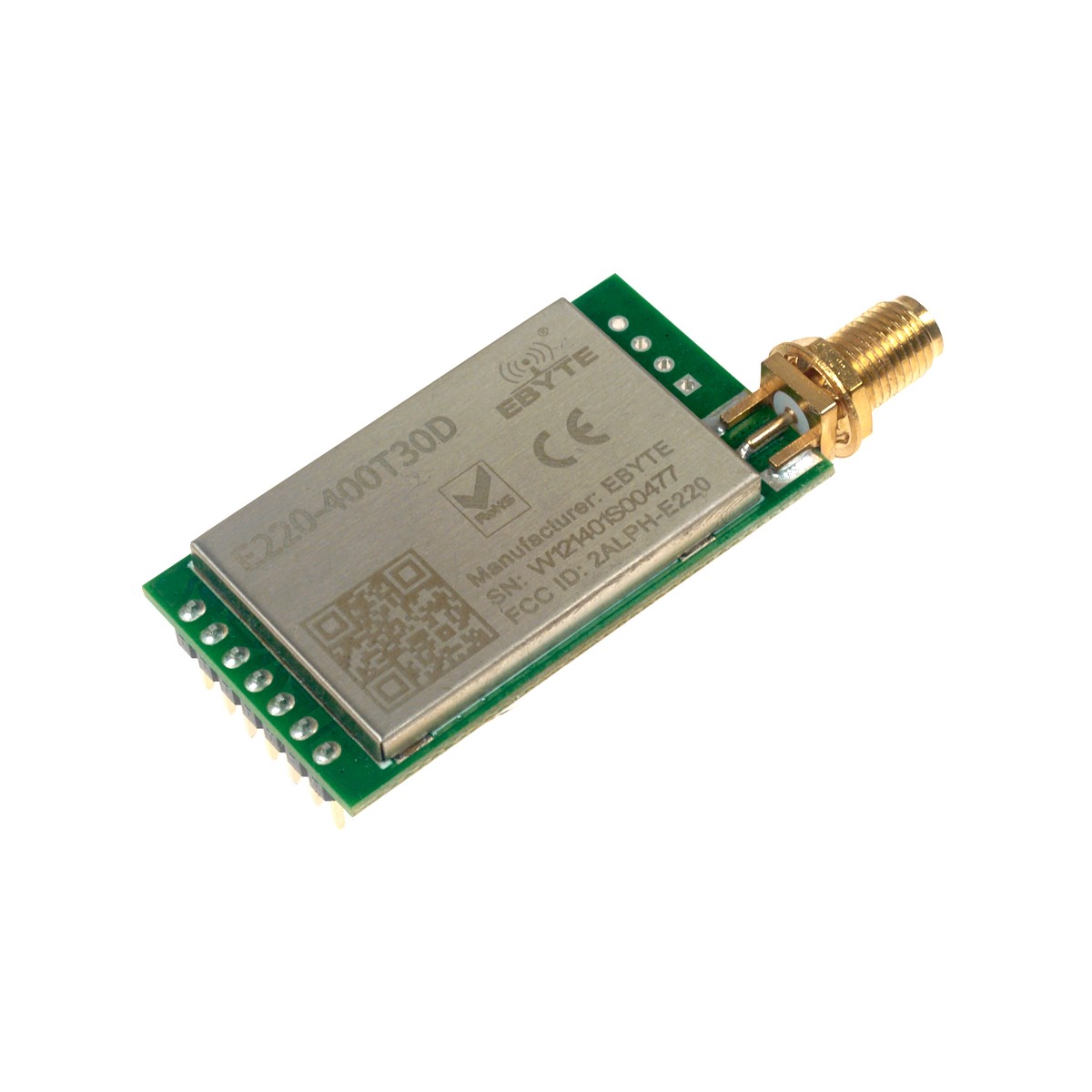

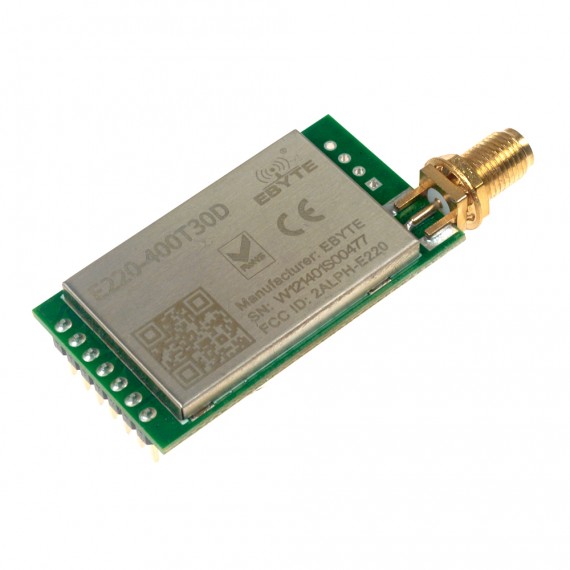

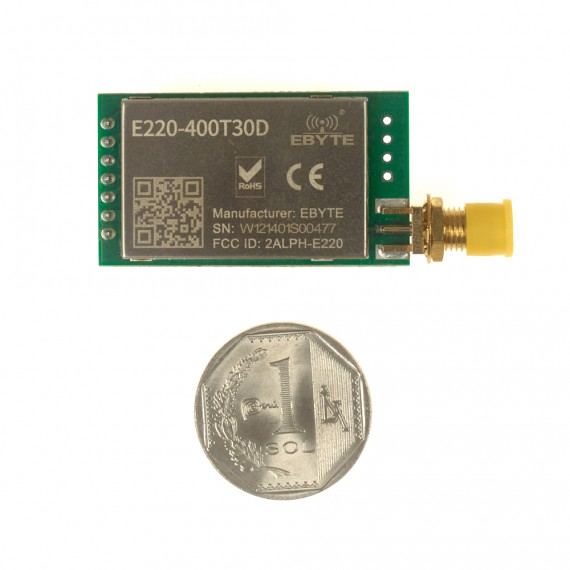

Transceiver LORA 433MHz E220-400T30D - LLCC68 UART 1W SMA-K

INFO

El módulo inalámbrico Transceiver Lora E220-400T30D es uno de los productos más novedosos de tecnología de comunicación inalámbrica LoRa, forma parte de la familia de transceivers Lora E220 fabricados por EByte, basado en el chip Semtech LLCC68 la evolución del XL1276/XL1278. El módulo posee modulación GFSK, protocolo LoRa (tecnología de ultra largo alcance), alta inmunidad al ruido y bajo consumo de energía. LoRa representa un avance en términos de rango de alcance y eficiencia energética. Ideal para ser utilizado en las siguientes aplicaciones: red inalámbrica domótica, radioenlaces en agricultura, sistemas de seguridad, control y automatización industrial.

Para utilizar el módulo solo se necesita conectarlo a un microcontrolador (Arduino, PIC, Raspberry Pi) utilizando el protocolo Serial UART TTL. No incluye antena por lo que adicionalmente debemos utilizar una Antena adecuada para la frecuencia de 433MHz como: Antena 433MHz 3.0dBi SMA, Antena 433MHz 2.5dBi SMA.

ESPECIFICACIONES TÉCNICAS

• Modelo: E220-400T30D
• Fabricante: EByte
• Chip LoRa: SEMTECH LLCC68
• Voltaje de alimentación: 3.3-5 VDC (5V recomendado para mayor rango)
• Voltaje de funcionamiento del puerto I/O: 0/3.3V
• Corriente para Transmisión(TX): 620mA (@30dBm)
• Corriente para Recepción(RX): 17.2mA
• Potencia TX: hasta +30dBm (100mW)
• Sensibilidad de recepción(RX): hasta -147dBm (@2.4kbps)
• Frecuencia de trabajo: 410.125 - 493.125 MHz (433.125 MHz de fábrica)
• Funcionamiento en la banda ISM de 433 MHz, por lo que no necesita licencia y es libre en todo el mundo
• Rango de comunicación (distancia de alcance): hasta 10km (con línea de vista)
• Air-Data-Rate programable: 1.76kbps hasta 62.5kbps
• Interfaz de comunicación: Serial UART TTL
• Velocidad Serial UART: 1200 - 115200 bps (Default: 9600 bps)
• Conector para antena externa: SMA-K hembra
• Dimensiones: 43*24 mm

CARACTERÍSTICAS

• Protocolo LoRa, espectro ensanchado
• Modulación: FSK, GFSK, MSK, GMSK y LoRa
• Potencia de transmisión configurable por software
• Llave de comunicación
• RSSI: Detección y monitoreo de canal RSSI
• Muy alta inmunidad al ruido (relación de rechazo de canal: 88dB)
• Se puede configurar en modo FDMA y FM
• Reinicio mejorado, control de voltaje, bajo consumo de potencia
• Conversor DC-DC y LDO integrados
• Link budget: 151dB máx.
• Modo de transferencia: FIFO/Directo (Recomendado FIFO)
• Buffer FIFO de 256 Bytes
• Configuración: AFC/Aire, corrección de errores FEC, encriptación AEC
• Detección automática de actividad de Canal (CAD) con AFC ultrarápido
• LoRaWAN con Data-rate seleccionable: SF7-SF9(125KHz), SF7-SF10(250KHz), SF7-SF11(500KHz)
• Co-channel rejection of 19dB in LoRa mode
• Built-in bit synchronizer for clock recovery

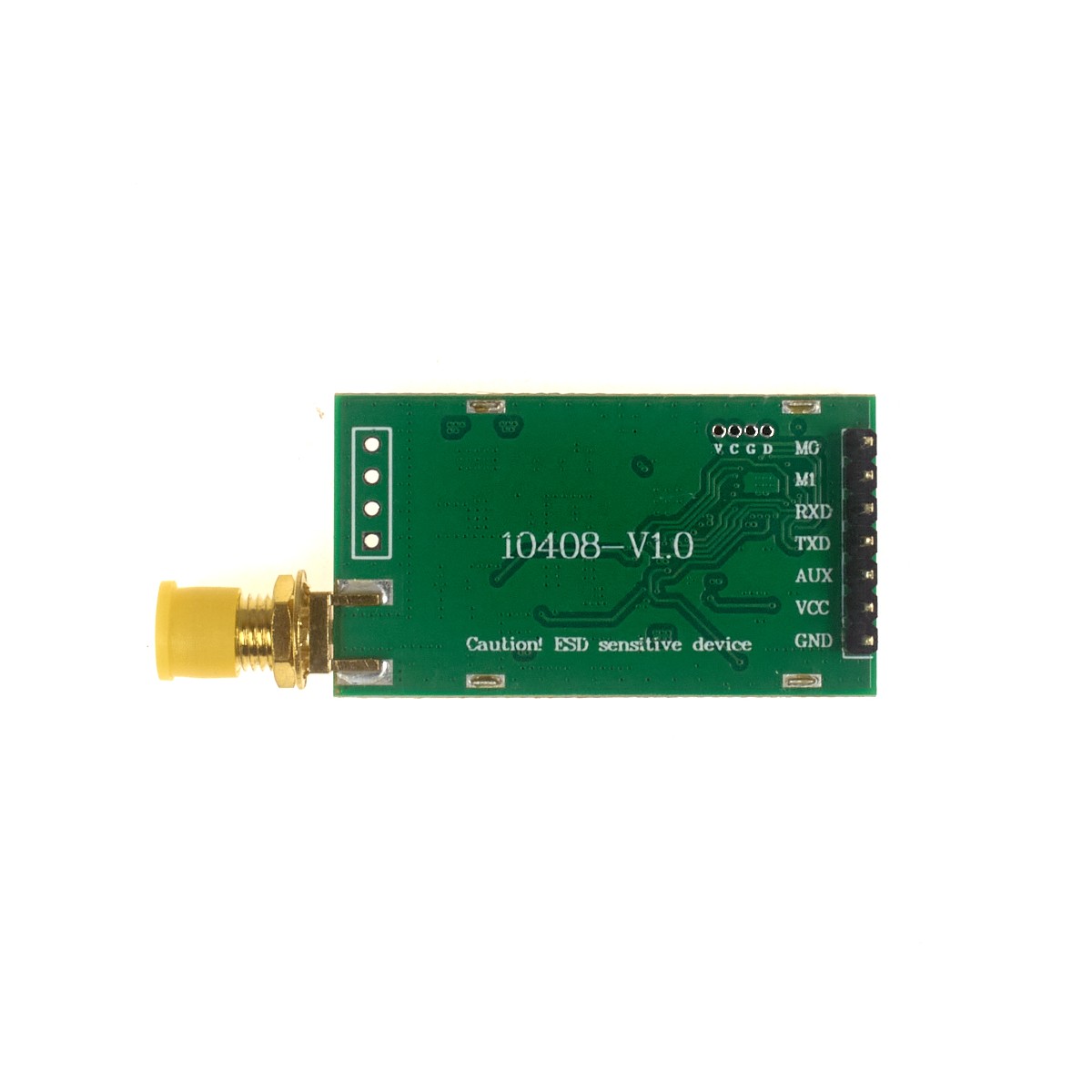

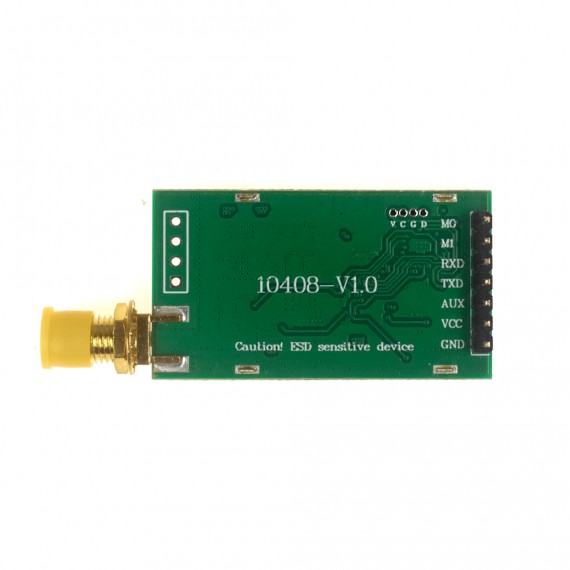

CONEXIÓN

• M0: configura modo de trabajo
• M1: configura modo de trabajo
• RXD: Entrada serial de datos, conectar a TxD de Arduino
• TXD: Salida serial de datos, conectar a RxD de Arduino
• AUX: Pin de estatus, útil para interrupción wake-up al MCU
• VCC: 3.3V - 5.2V DC
• GND: 0V, Tierra

APLICACIONES

• Monitoreo y control remoto
• Agricultura de precisión, Riego tecnificado, Monitoreo de cultivos
• Medición inalámbrica de servicios básicos (agua, electricidad, gas)
• Sistemas de control industrial, adquisición de datos
• Alarmas inalámbricas
• Electrodomésticos inteligentes
• Monitores de bebes/pacientes de hospital
