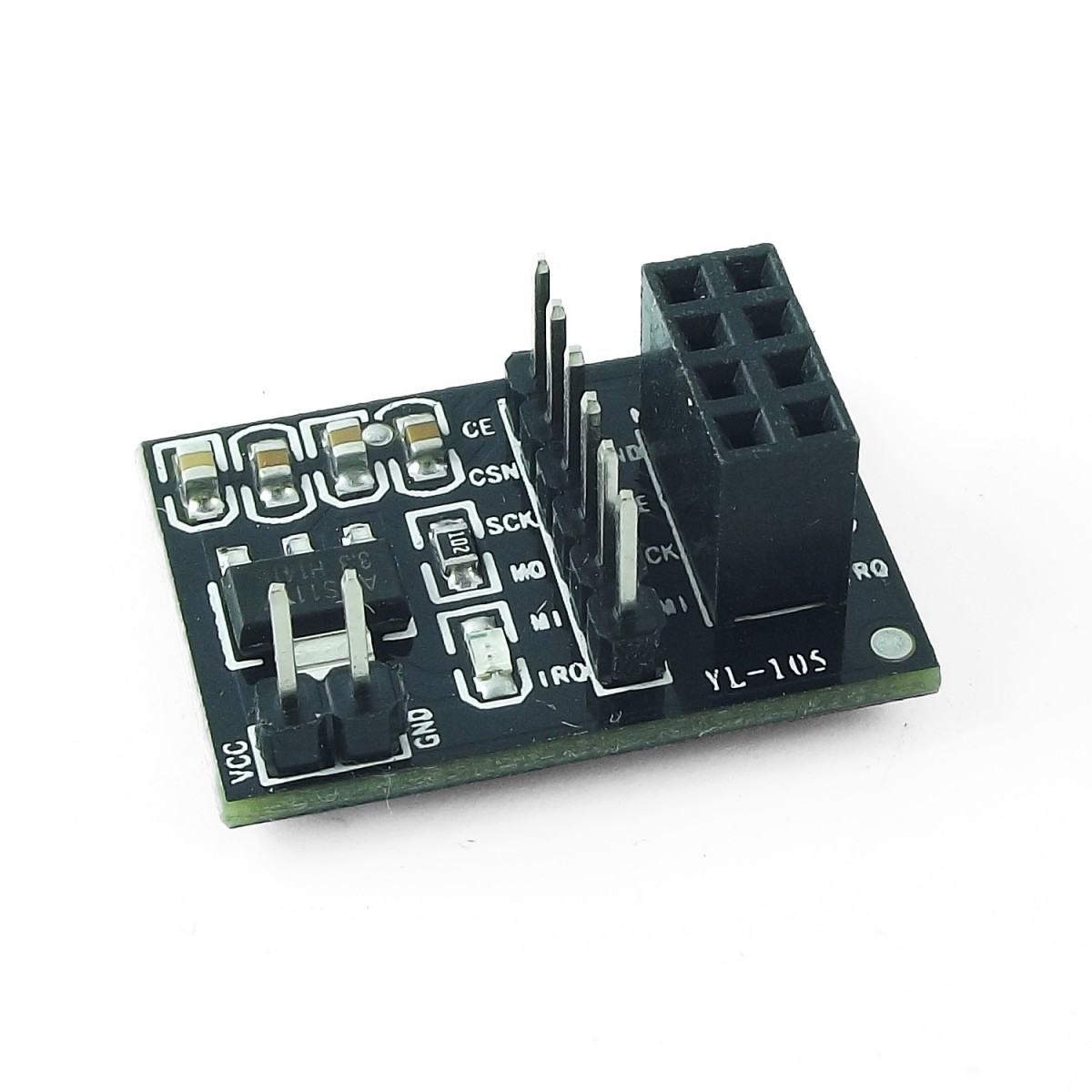

Adaptador de transceiver NRF24L01

INFO

Adaptador para el módulo Transceiver NRF24L01, permite manejar el Mod. NRF24L01 directamente con 5V tanto para alimentación como para la comunicación SPI, pues incluye regulador de 3.3V y resistencias pull-up para el bus SPI.

Compatible con los módulos NRF24L01:

• Módulo RF 2.4GHz - NRF24L01
• Módulo RF 2.4GHz - NRF24L01+PA+LNA con Antena

ESPECIFICACIONES TÉCNICAS

• Voltaje de alimentación: +5V DC
• Regulador de 3.3V en placa
• Pines de comunicación SPI con resistencia pull-up
• Led de encendido

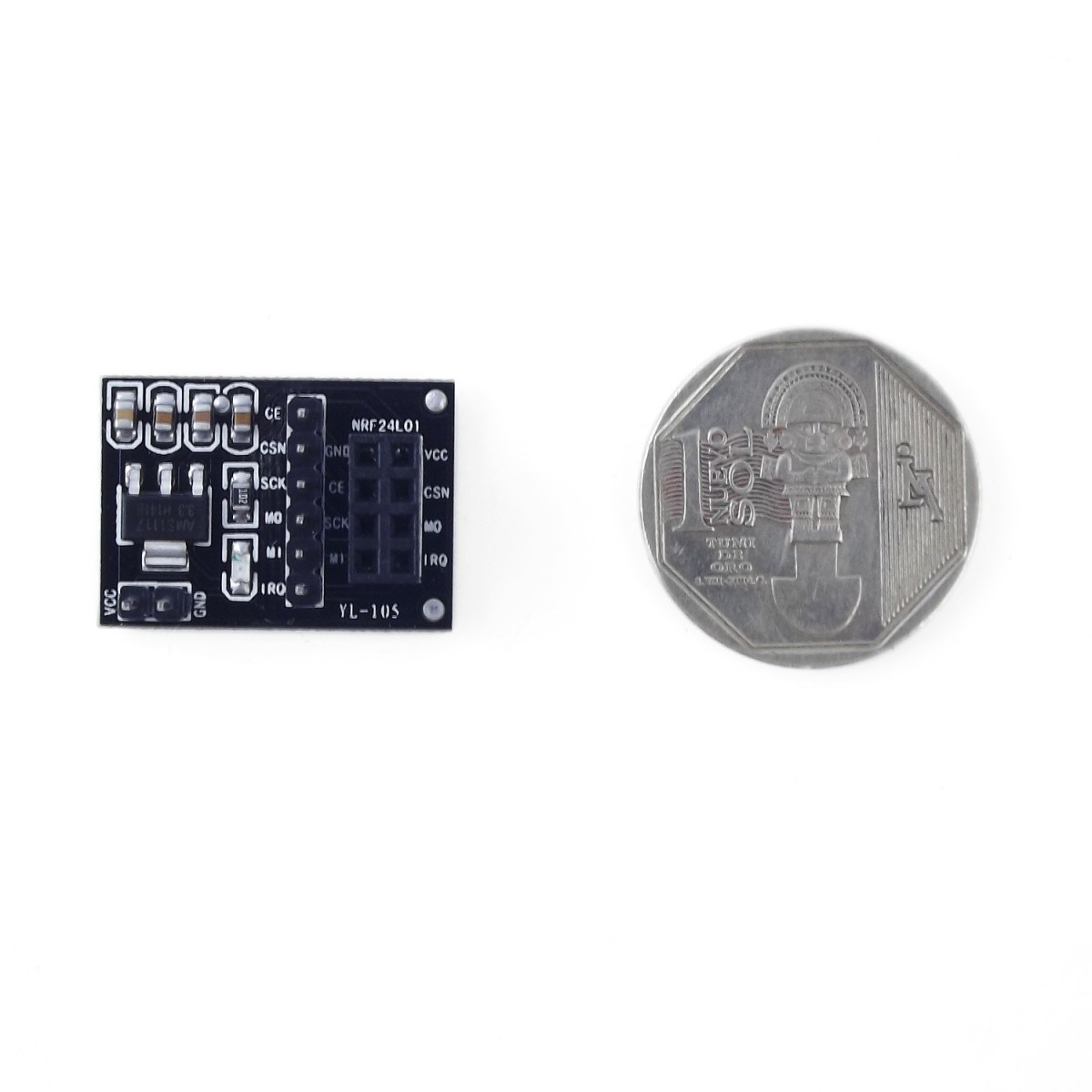

• Dimensiones: 26*19 mm

CONEXIÓN

• CE: (Chip Enable)
• CSN: (Chip Select Not)
• SCK: (SPI Serial Clock)
• M0: (SPI MOSI)
• MI: (SPI MISO)
• IRQ: Pin de interrupción

• VCC: +5V DC, entrada alimentación
• GND: 0V, entrada alimentación, tierra

LINKS

• Tutorial básico NRF24L01 con Arduino [Naylamp Mechatronics]
• Tutorial NRF24L01 con Arduino
