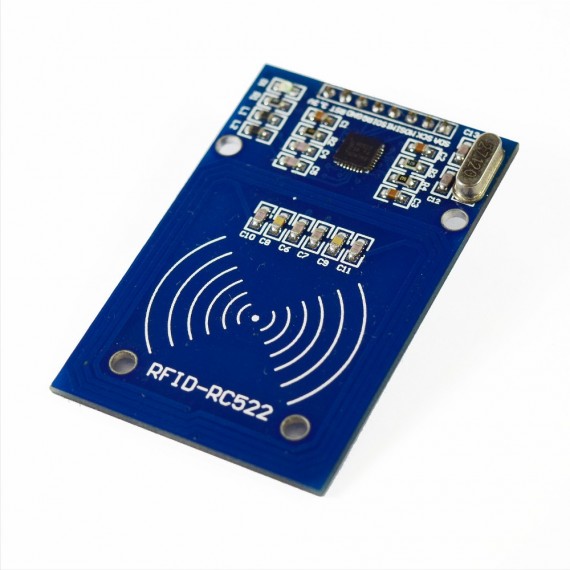

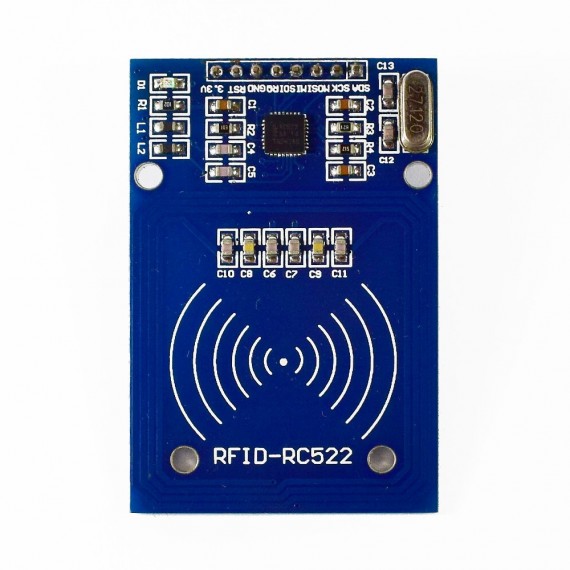

Módulo Lector RFID 13.56MHz RC522

INFO

El módulo RC522 es Lector-Grabador RFID 13.56MHz, posee comunicación SPI lo que permite trabajar fácilmente con la mayoría de microcontroladores. Utiliza un sistema de modulación y demodulación para todo tipo de dispositivos pasivos RFID de 13.56MHz. El dispositivo maneja el ISO14443-A y soporta el algoritmo de encriptación Quick CRYPTO1 y MIFARE. El rango de detección de tags RFID es de aprox. 5-7cm. Compatible con Arduino, Pic, Raspberry Pi y más.

Los sistemas RFID son muy útiles para sistemas de control de acceso, seguridad electrónica, trazabilidad.

ESPECIFICACIONES TÉCNICAS

• Voltaje de Operación: 3.3V DC
• Corriente de Operación: 13-26mA/3.3V DC
• Corriente de Standby: 10-13mA/3.3V DC
• Corriente de Sleep: <80uA
• Corriente pico: <30mA
• Frecuencia de operación: 13.56 MHz
• Transferencia de datos: Max. 10Mbit/s
• Tipos de tarjetas compatibles: Mifare1 S50, S70 Mifare1, MIFARE Ultralight, Mifare Pro, Mifare DESFire.
• Dimensiones RFID-RC522: 40 mm x 60 mm
• Dimensiones Tarjeta: 85 mm x 54 mm
• Temperatura de funcionamiento: -20 a 80 grados centígrados
• Temperatura de almacenamiento: -40 a 85 grados centígrados
• Humedad relativa: 5% hasta 95 %
• La tasa de transmisión por defecto: 9600bps, velocidad de transferencia máxima : 1228800bps

Características de la Tarjeta Tag RFID:

• Chip: Philips Mifare 1k S50
• Capacidad: 8Kbit EEPROM
• Cada tarjeta tiene un único numero de serie de 32-bit
• Incorpora mecanismo de anti-colisión lo que permite concurrencia en la lectura
• No requiere de conexión a fuente de alimentación externa.
• Cuenta con un período de almacenamiento de 10 años, puede sobreescribirse 100000 veces y leerse ilimitadamente.
• Temperatura de operación: -20 ℃ ~ 50 ℃.
• Humedad: 90%.
• Frecuencia de operación: 13.56MHz
• Protocolo RF: ISO14443A
• Velocidad de comunicación: 106KBPS
• Distancia de lectura/escritura : ≤ 10cm

Características del Llavero Tag RFID:

• Chip: Philips Mifare 1k S50
• Capacidad de almacenamiento: 8Kbit
• Frecuencia de operación: 13.56 MHz
• Velocidad de comunicación: 106Kbps
• Distancia de lectura/escritura: 2.5 ~ 10cm
• Tiempo de Lectura/escritura: 1 ~ 2ms
• Temperatura de operación: -20 °C ~ 85°C
• Capacidad de sobreescritura:> 100,000 times

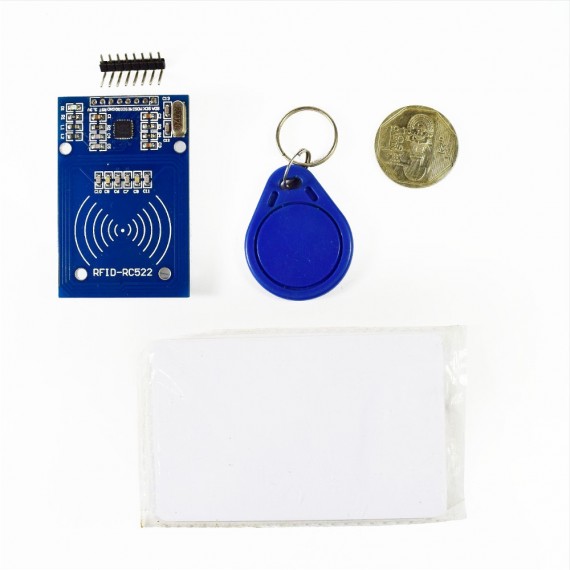

INCLUYE

• Módulo Lector-Grabador RFID 13.56MHz RC522
• 1x Tarjeta RFID 13.56MHz Philips Mifare 1k S50
• 1x Llavero RFID 13.56MHz Philips Mifare 1k
