Arduboard Uno R3

INFO

Arduino® es la plataforma de desarrollo de proyectos en electrónica y robótica más utilizada a nivel mundial, esto debido a su facilidad de aprendizaje y uso, abundante documentación y múltiples aplicaciones.

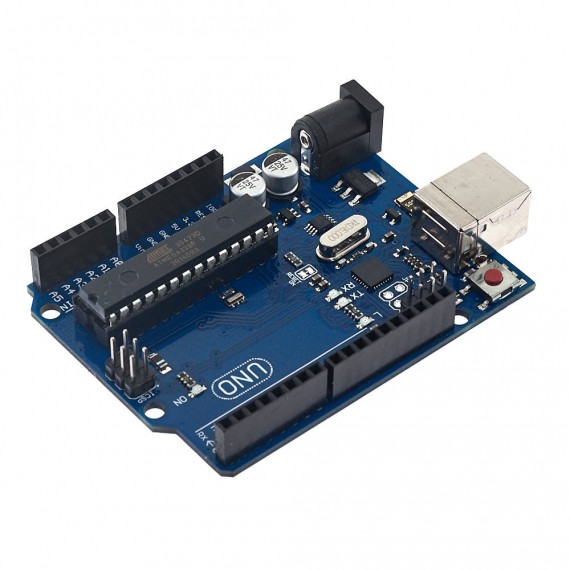

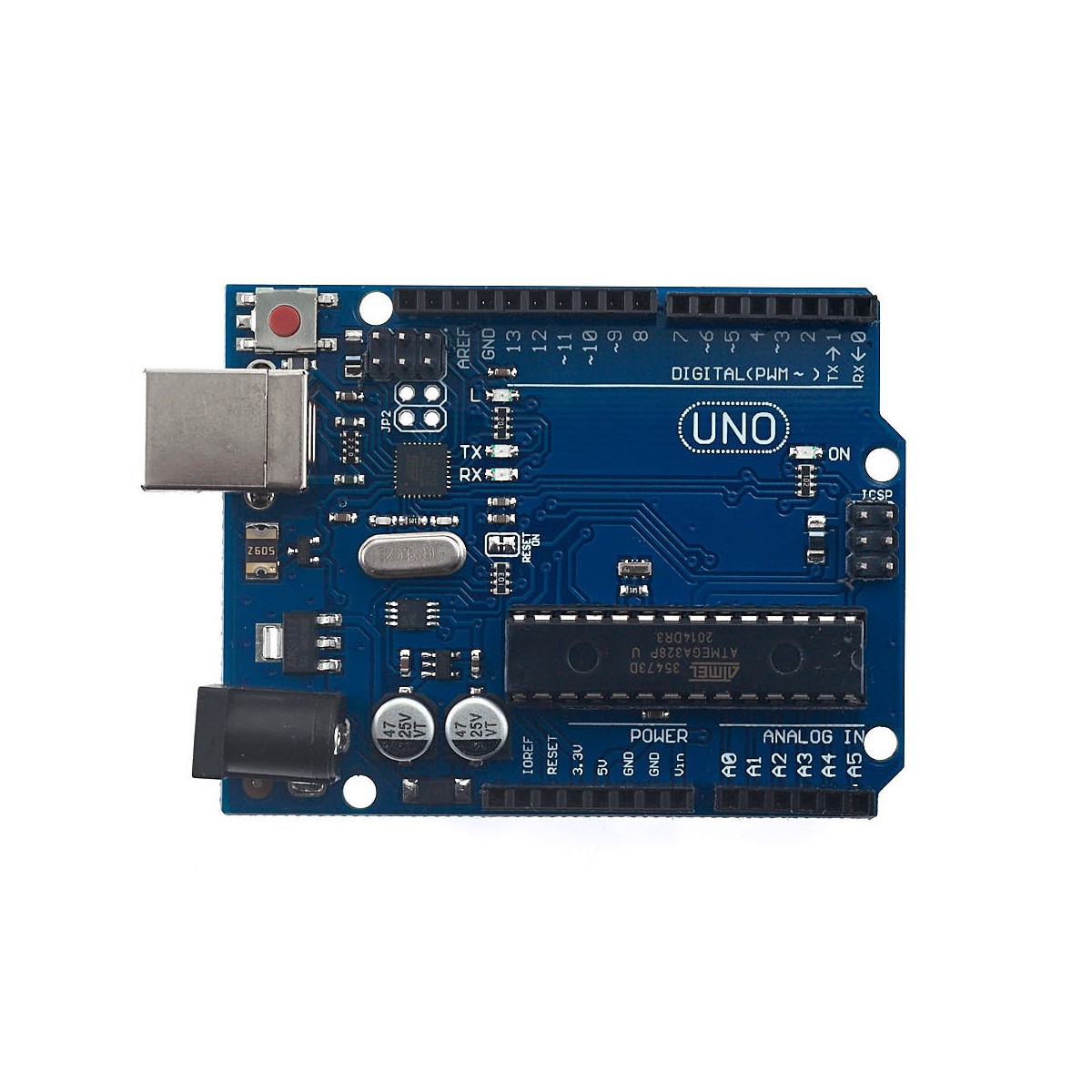

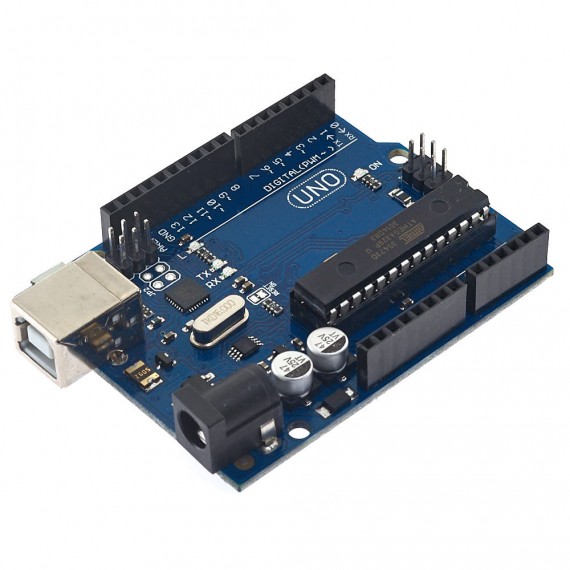

Uno R3 es una tarjeta de desarrollo que utiliza el microcontrolador ATmega328P(Atmel/Microchip), es la versión más recomendada para iniciarse en esta plataforma. Uno R3 posee 14 entradas/salidas digitales (6 pueden usarse como PWM), 6 entradas analógicas, un resonador cerámico de 16 MHz, conexión USB, conector de alimentación, conector ICSP y un botón de Reset. La tarjeta contiene todo lo necesario para el funcionamiento del microcontrolador; basta conectarlo al puerto USB o alimentarlo con una fuente de voltaje continuo o una batería para empezar a usarlo.

Arduboard es una familia de tarjetas con diseños compatibles con Arduino®, No fabricados por Arduino INC, pero cumple con el diseño open-source original.

ESPECIFICACIONES TÉCNICAS

• Microcontrolador: ATmega328P (8-bit)
• Chip USB: ATmega16U2
• Conector USB: USB-B hembra
• Voltaje de operación: 5V DC
• Voltaje de alimentación: 6V - 20V DC(7-12V recomendado)
• Pines digitales I/O: 14 (6 salidas PWM)
• Entradas analógicas: 6 (ADC 10-bit)
• Corriente entrada/salida por pin: 40mA máx.
• Memoria FLASH: 32KB (2KB usados por el Bootloader)
• Memoria SRAM: 2KB
• Memoria EEPROM: 1KB
• Frecuencia de reloj: 16MHz
• Leds indicadores: Power, L(Pin 13), TX y RX
• Diseño compatible con Arduino® Uno R3
• Procedencia: China

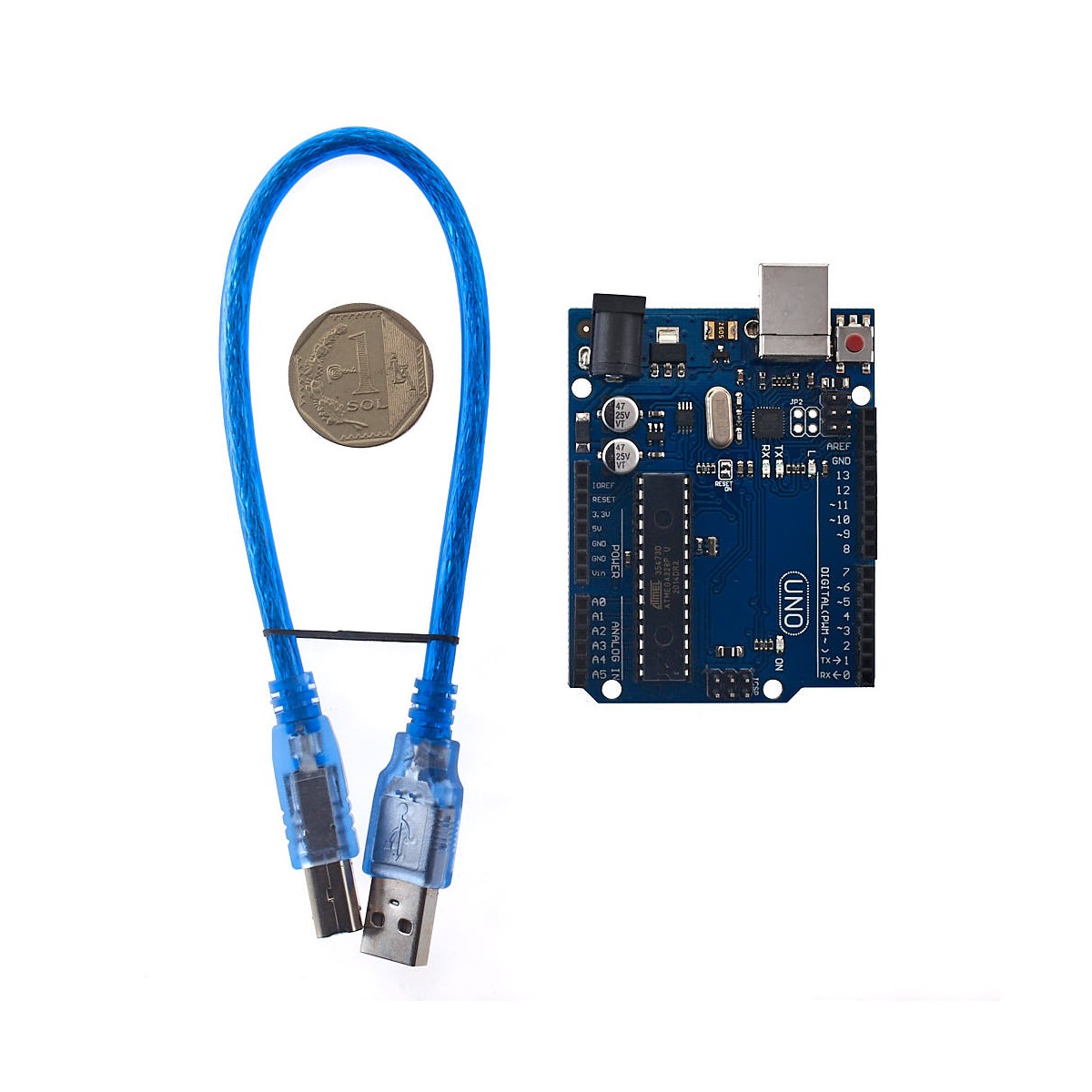

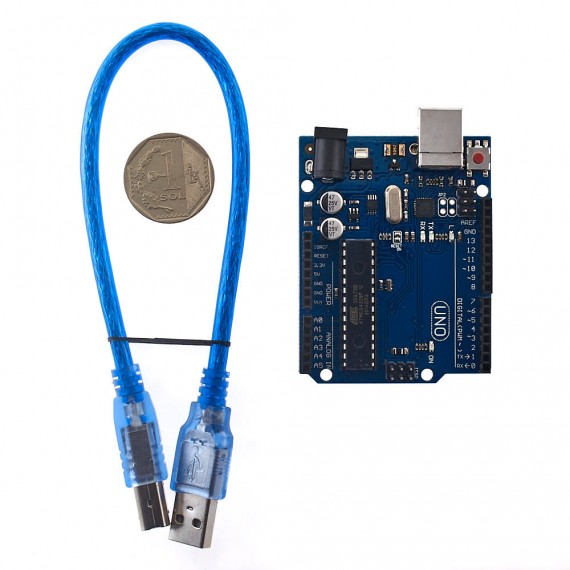

• Incluye: Cable USB 30cm
• Dimensiones: 73*53*13 mm
• Peso: 30 gramos

FUNCIONALIDADES PRINCIPALES

• RESET automático al subir un sketch
• LED POWER "ON" en placa para indicar el encendido
• LED TX, RX y L(pin 13)
• Conector USB-B para programación y comunicación serial integrado en placa
• Conector ICSP para programación
• Conector Jack-DC hembra para alimentación (7V-12V)
• Pulsador de RESET en placa
• El Bootloader integrado permite programarlo con el entorno de desarrollo Arduino sin necesidad de un programador externo

TUTORIAL NAYLAMP

Instalación del IDE Arduino

LINKS

• Web Oficial de Arduino UNO R3
• Software: Arduino IDE
• Datasheet MCU ATmega328P
• Datasheet Arduino UNO R3
• Esquemático
• Pinout
• Tutorial Pinout
