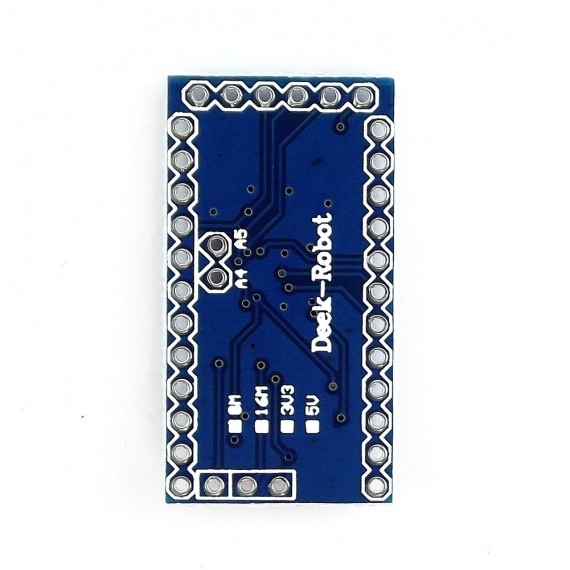

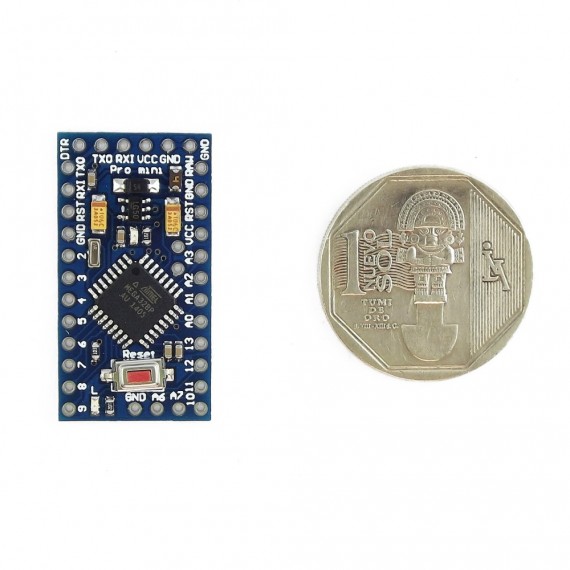

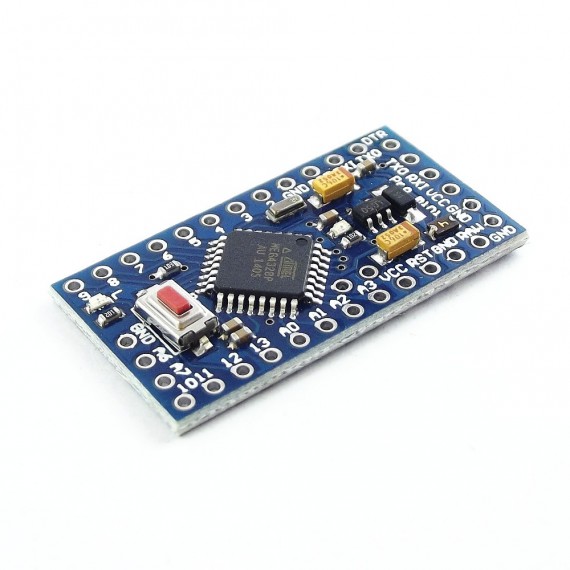

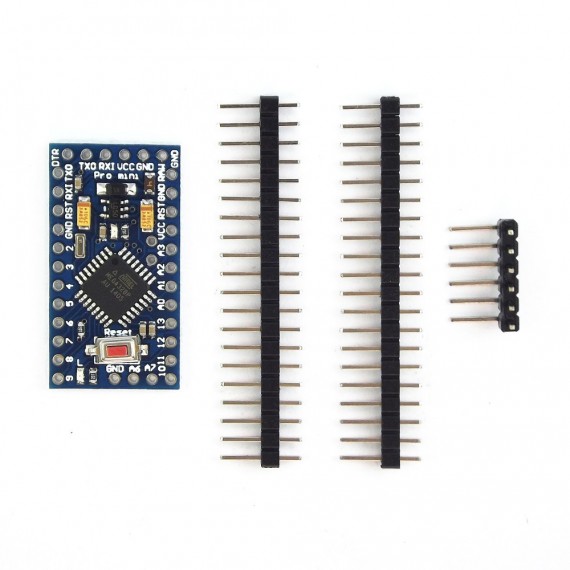

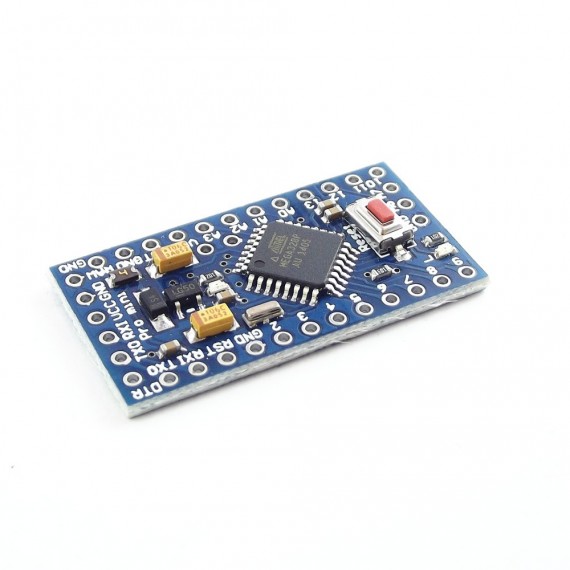

Arduboard Pro Mini 328 - 5V/16MHz

INFO

Arduino® es la plataforma de desarrollo de proyectos en electrónica y robótica más utilizada a nivel mundial, esto debido a su facilidad de aprendizaje y uso, abundante documentación y multiples aplicaciones.  El Arduino Pro Mini es una pequeña tarjeta de desarrollo Arduino diseñada para trabajar en protoboard o proyectos wearable (uso en ropa) donde el factor espacio es prioritario. Posee el microcontrolador ATmega328P, el mismo microcontrolador del Arduino Uno y Nano. El Arduino Pro Mini fue diseñado por SparkFun Electronics (USA) con la idea de hacer la placa Arduino más pequeña y económica posible.

Pro Mini 5V cuenta con 14 entradas/salidas digitales (6 pueden usarse como salidas PWM), 8 entradas análogas (igual que un Arduino Nano), y un cristal oscilador de 16 MHz. Para programar el Arduino Pro Mini debe utilizarse un conversor/adaptador USB-Serial TTL como el CP2102 (recomendado) o el CH340G. Incluye un regulador de voltaje de 5V en placa. Cuenta con un botón Reset.

Recomendamos utilizar esta tarjeta en casos donde no sea necesario reprogramar constantemente el Arduino.

Nota: Necesita una interface USB-Serial TTL para ser programado, recomendamos utilizar módulo CP2102 (No incluido)

Advertencia: No alimentar el Arduino Pro Mini con más de 6 voltios (Pin RAW), ni tampoco alimentarlo al revés.

Arduboard es una familia de tarjetas con diseños compatibles con Arduino, No fabricados por Ardunio INC, pero cumple con el diseño open-source original.

ESPECIFICACIONES TÉCNICAS

• Modelo: Pro Mini 328 - 5V/16MHz
• Microcontrolador: ATmega328P (8-bit)
• Voltaje de operación: 5V DC (VCC)
• Voltaje de alimentación: 5V - 6V DC (Pin RAW)
• Pines digitales I/O: 14 (6 PWM)
• Entradas analógicas: 8 (ADC 10-bit)
• Corriente DC por Pin I/O: 40 mA (máx.)
• Memoria FLASH: 32KB (2KB usados por el Bootloader)
• Memoria SRAM: 2KB
• Memoria EEPROM: 1KB
• Frecuencia de Reloj: 16MHz

FUNCIONALIDADES

• LED "Power": indica el encendido
• LED "L": Pin 13
• Regulador de voltaje integrado en placa (5V)
• Pines con espaciado de 0.1” DIP para insertarlo directamente sobre protoboard
• Pulsador de Reset
• Digital I/O, 20 pines: 14(D0-D13) + 6(A0/D14-A5/D19)
• PWM, 6 pines: D3, D5, D6, D9, D10, D11
• Analógico ADC(entradas), 8 pines: A0 - A7
• Serial UART: RX/D0, TX/D1
• I2C: SCL/A5, SDA/A4
• SPI: SCK/D13, MISO/D12, MOSI/D11, SS/D10

INSTRUCCIONES DE ALIMENTACIÓN

La tarjeta Pro Mini permite optar por diferentes formas de alimentación:

1. Pin RAW: para voltajes de alimentación entre 6V a 9V DC, recomendado 9V.
2. Pin VCC: para voltaje de alimentación de 5V DC exacto. Para 5V no se utiliza el Pin RAW pues a ese pin está conectado el regulador de voltaje de 5V que necesita una entrada de voltaje mayor a 5V.
