Una pequeña y muy práctica tarjeta de desarrollo lista para trabajar en un Protoboard.
Tarjeta open-source compatible con Arduino, no es fabricada por Arduino INC.
Arduino® es la plataforma de desarrollo de proyectos en electrónica y robótica más utilizada a nivel mundial, esto debido a su facilidad de aprendizaje y uso, abundante documentación, múltiples aplicaciones y precio accesible. Arduboard es una familia de tarjetas con diseños compatibles con Arduino, No fabricados por Arduino INC, pero cumple con el diseño open-source original.

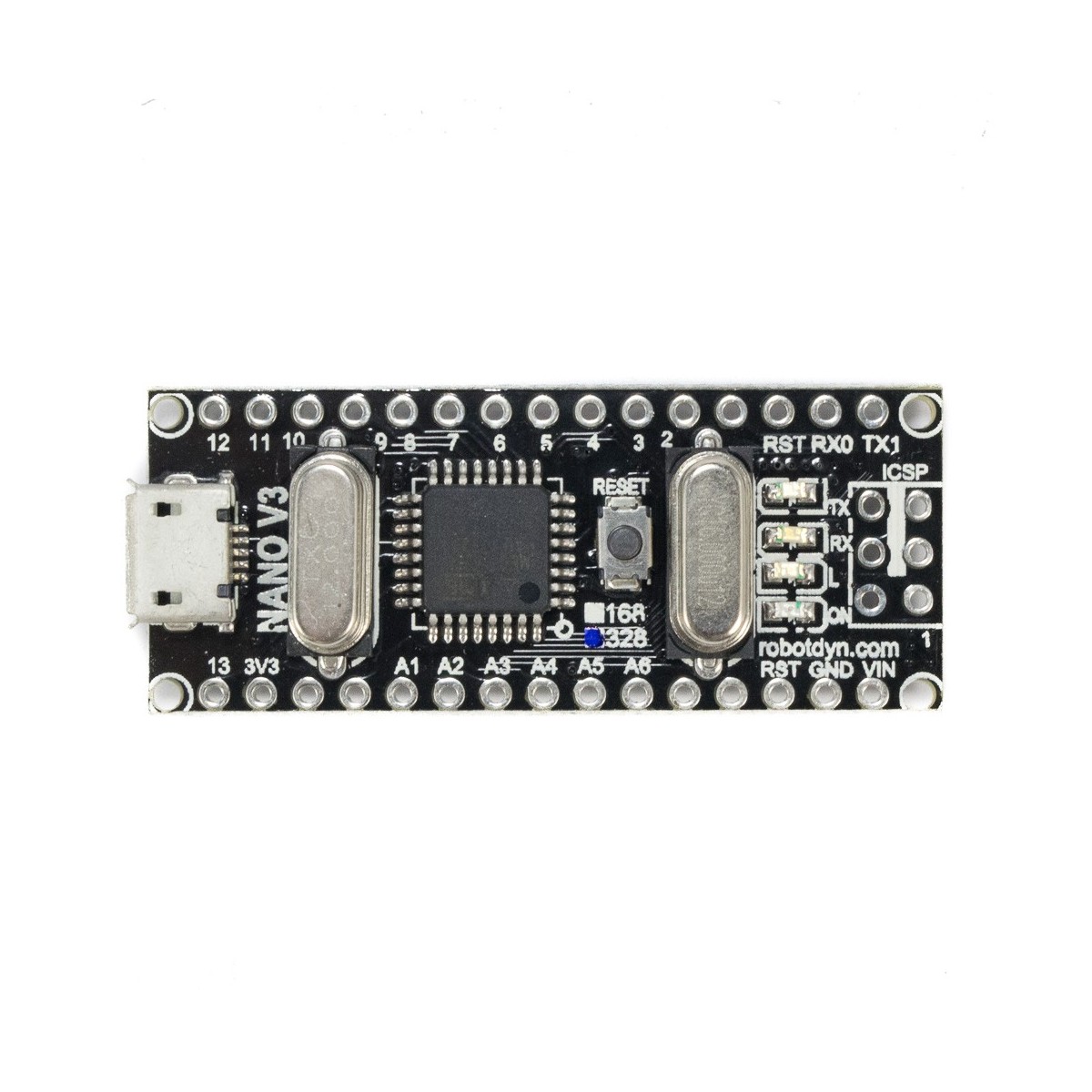

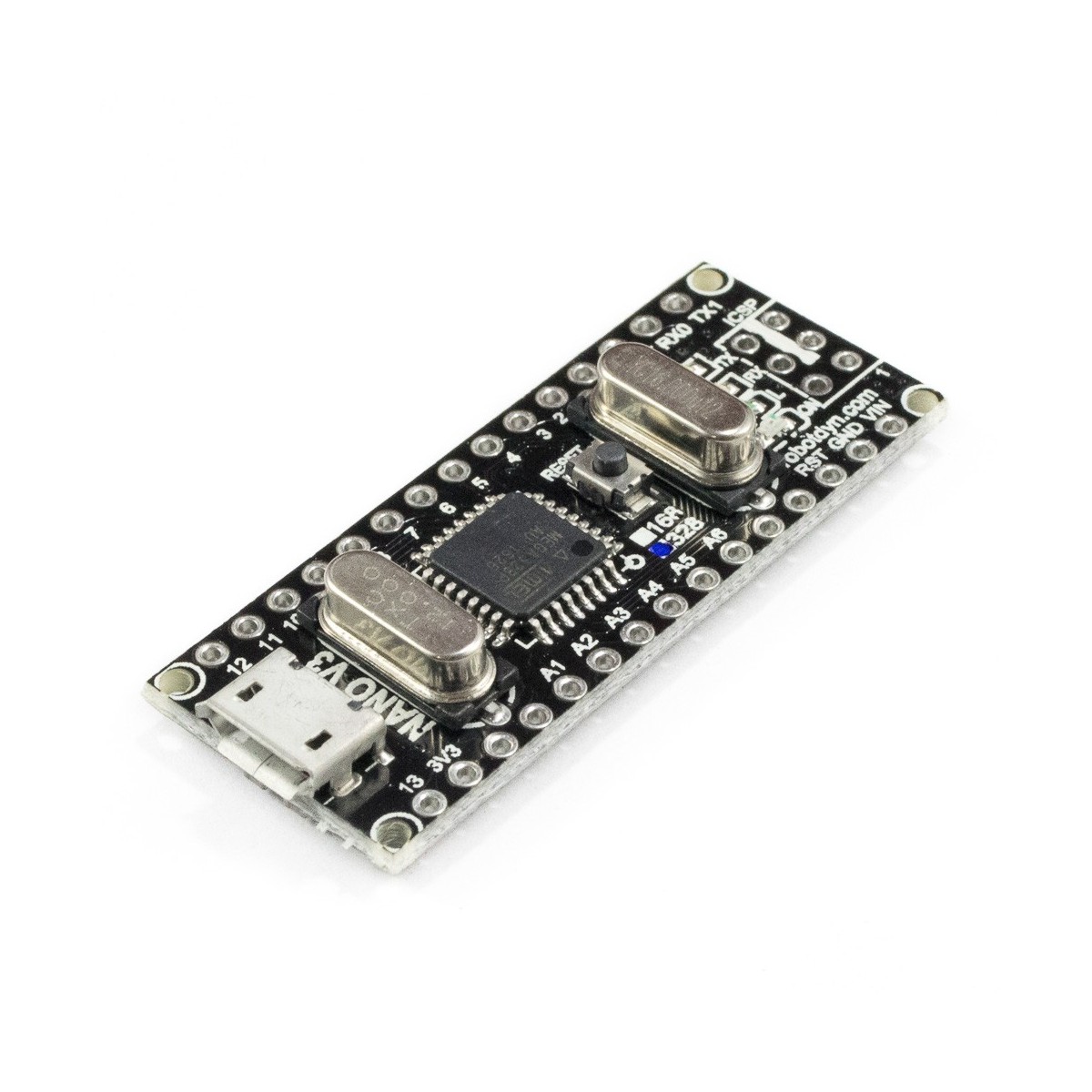

Nano CH340G es una pequeña y completa placa basada en el microcontrolador ATmega328P de Atmel. Posee el mismo microcontrolador que la tarjeta Arduino Uno, con la misma cantidad de pines digitales e incluso dos entradas analógicas adicionales. La tarjeta Arduino Nano fue diseñada para trabajar montada en Protoboard y asi facilitar el prototipado de los circuitos. Tarjeta originalmente diseñada por la empresa Gravitech(USA), posteriormente mejorada y fabricada por Robotdyn.

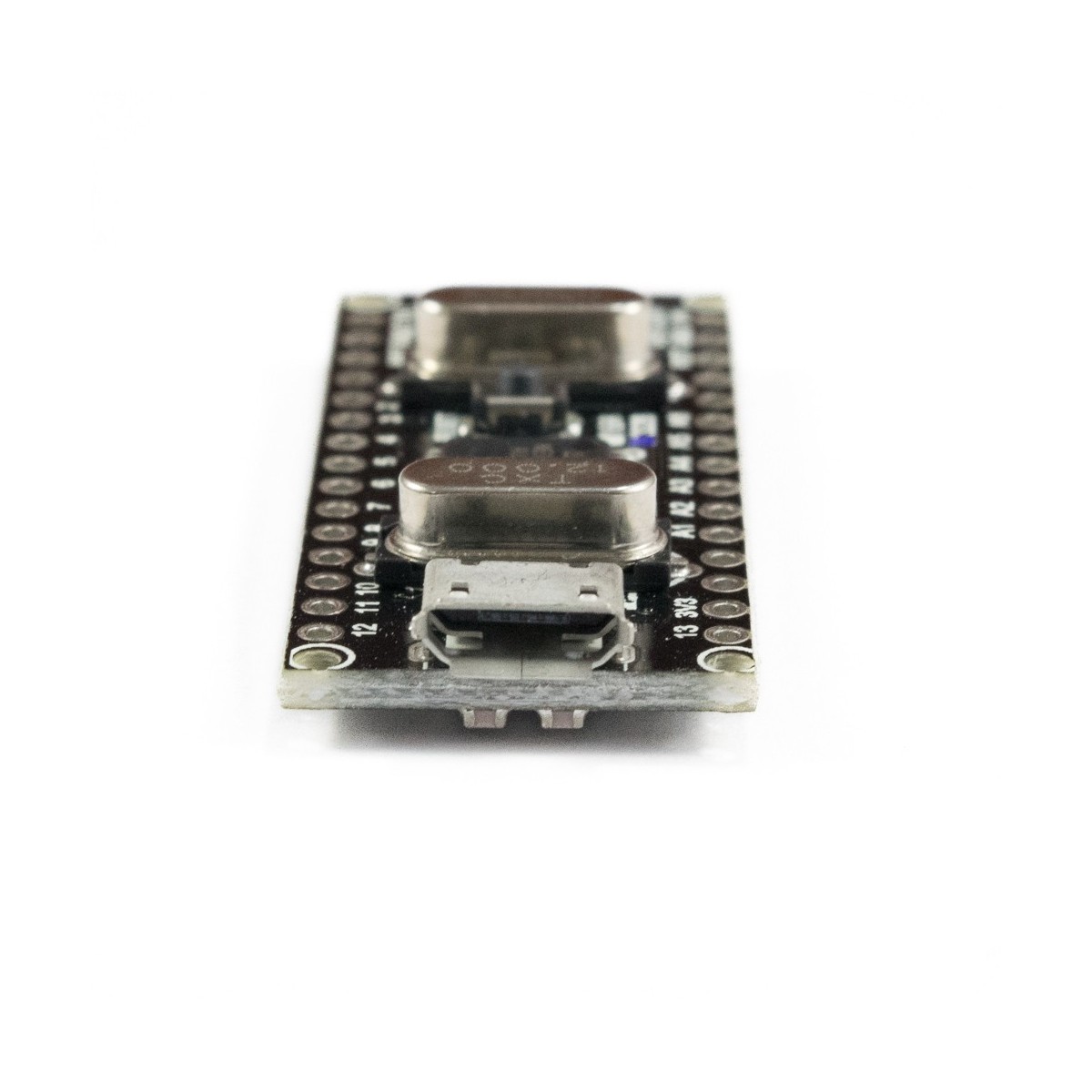

Esta versión de Nano utiliza el chip CH340G para la comunicación USB-Serial con la PC. El conector USB es de tipo micro-USB, por lo que es necesario un Cable USB a micro-USB para su conexión a la PC. Posee la ventaja de usar el conector tipo USB Micro-B, el mismo conector USB usado por la mayoría de Smartphones, por lo que podrás alimentar y comunicar tu Nano utilizando el cable de datos del móvil. Además posee reguladores de voltaje independientes de 5V y 3.3V.
También disponemos en nuestro catálogo la tarjeta Arduino® Nano CH340G con conector mini-USB, mantiene el mismo Pinout con la diferencia del conector USB.
NOTA: Desde Enero del 2018 Arduino realizó un cambio mayor en el Bootloader que llevan los Arduino Nano, por lo que ahora tenemos dos versiones de Bootloader para Nanos: 1. Antigua (Old bootloader, precargado de fábrica en los Nano) y 2. Nueva versión (y por defecto en el IDE desde ahora). La nueva versión del bootloader para Arduino Nano presenta la gran ventaja de estar basado en "Optiboot" que es el núcleo del bootloader de Arduino Uno y demás, está versión permite trabajar de mejor forma con interrupciones y watchdog. Este cambio nos obliga a elegir la versión de Bootloader adecuada a nuestra placa al momento de cargar un sketch en nuestro Arduino Nano: en el IDE->Processor->"ATmega328P (Old Bootloader)". También es posible actualizar(reprogramar) el Bootloader a la nueva versión utilizando otro Arduino o un programador AVR.
La tarjeta Arduino Nano CH340G permite optar por diferentes formas de alimentación:
