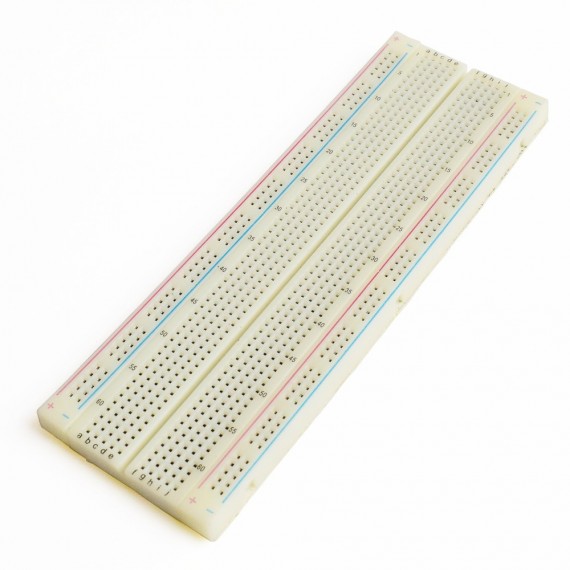

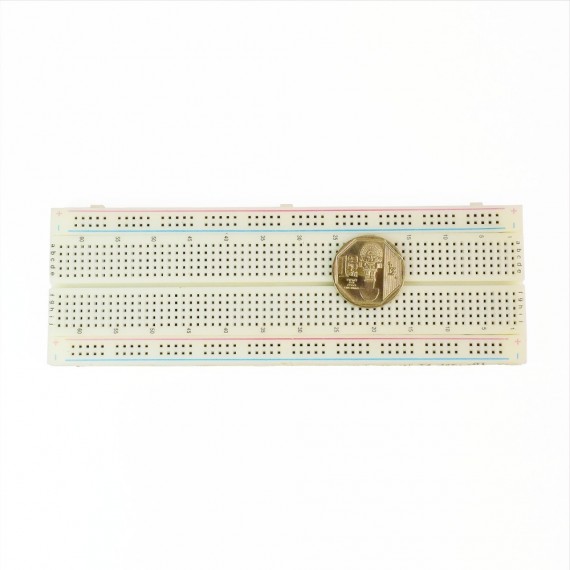

El mejor protoboard para experimentar rápidamente tus proyectos. Con sus 830 puntos de inserción podrás montar diversos circuitos. Compatible con Arduino Nano y MiniPro.
INFO
El Protoboard 830 es una herramienta muy útil para prototipar circuitos sin tener que fabricar un PCB, cuenta con 4 líneas de energía, 63 columnas y 10 filas para un total de 830 puntos. Todos los pines están espaciados por un estándar de 0,1"(2.54mm). Los dos conjuntos de cinco filas están separadas por aproximadamente 0,3", perfecto para integrados tipo DIP. Los puntos de contacto aceptan cables en el rango de 29-20AWG, para mejores resultados utilizar el cable especial para protoboard. Posee un auto-adhesivo en la parte posterior. El protoboard posee encastres para conectar varios protoboards uno a lado de otro, tantos como se desee.
ESPECIFICACIONES TÉCNICAS
- Puntos de contacto: 830
- Contactos de bronce fosforoso y níquel plata
- Cable soportado: 29-20AWG (Ø 0.3 a 0.8 mm aprox.)
- Espaciamiento estándar entre pines de 0.1"(2.54mm)
- Vida útil de más 10.000 inserciones
- Soporte en plástico ABS
- Plegable y Expandible – Se ponen uno al lado de otro por 3 encastres
- Compatible con las fuentes para protoboard MB-102
- Dimensiones: 165*55*8 mm
- Peso: 80 gramos
