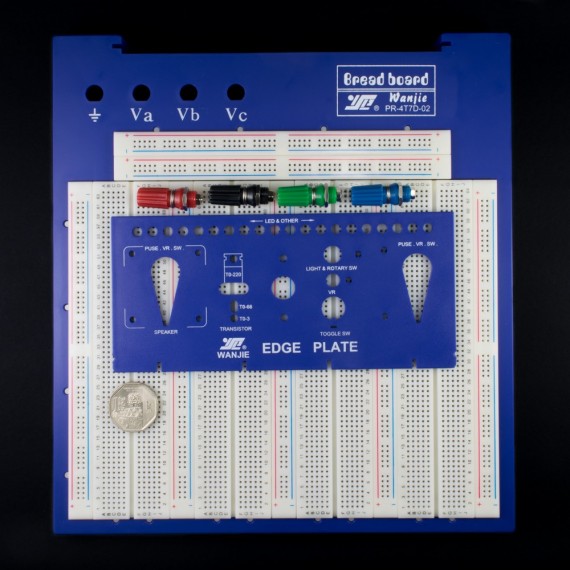

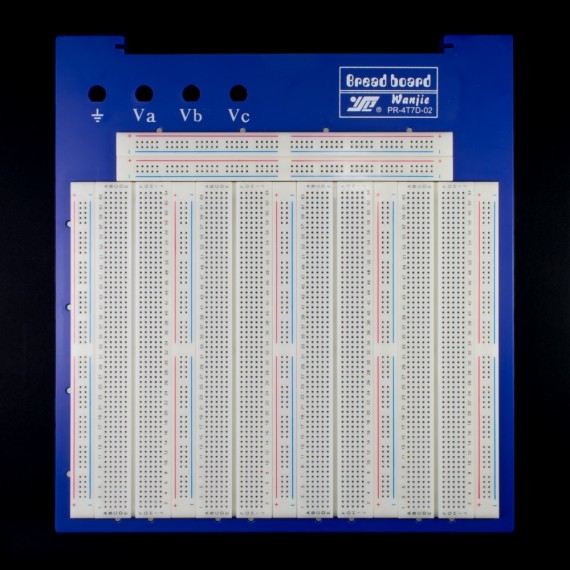

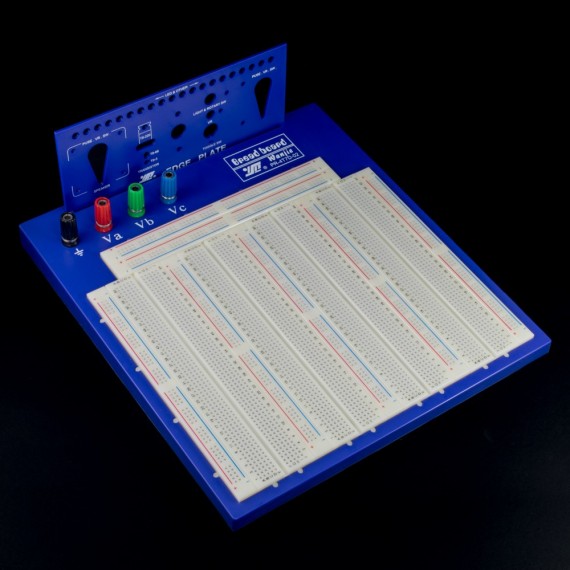

Protoboard de alta calidad de 3260 puntos con base especial.
INFO
El Protoboard premium con base PR-4T7D-02 de 3260 puntos sirve para prototipar circuitos sin tener que fabricar un PCB. Posee características de alta calidad comparado a los protoboards comunes como: Agujeros redondeados, cuerpo de plástico ABS de mayor durabilidad y una base de plástico para el protoboard que permite la conexión de cables y otros accesorios. Posee 3260 puntos de conexión distribuidos de la siguiente forma: 14 líneas de energía (700 puntos), y 4 bloques de 64 columnas y 10 filas (2560 puntos). Todos los agujeros de conexión están espaciados por un estándar de 0.1" o 2.54mm. Los dos conjuntos de cinco filas están separadas por aproximadamente 0.3", perfecto para integrados tipo DIP. Los agujeros aceptan cables de calibres en el rango de 29-20AWG, para mejores resultados utilizar el cable especial para protoboard o cable jumper dupont. Su gran cantidad de puntos y durabilidad la hacen ideal para Laboratorios de electrónica y talleres de prototipado.
ESPECIFICACIONES TÉCNICAS
- Modelo: PR-4T7D-02
- Puntos: 3260
- Agujeros redondeados
- Contactos de bronce fosforoso y níquel plata
- Cable soportado: 29-20AWG (Ø 0.3 a 0.8 mm aprox.)
- Espaciamiento estándar entre pines de 0.1"(2.54mm)
- Vida útil de más 10.000 inserciones
- Base especial para mejor estabilidad
- 4 Terminales de conexión hembra tipo banana : Tierra, Va, Vb, Vc
- Soporte en plástico ABS
- Dimensiones: 236*256*20 mm
- Peso: 708 gramos
