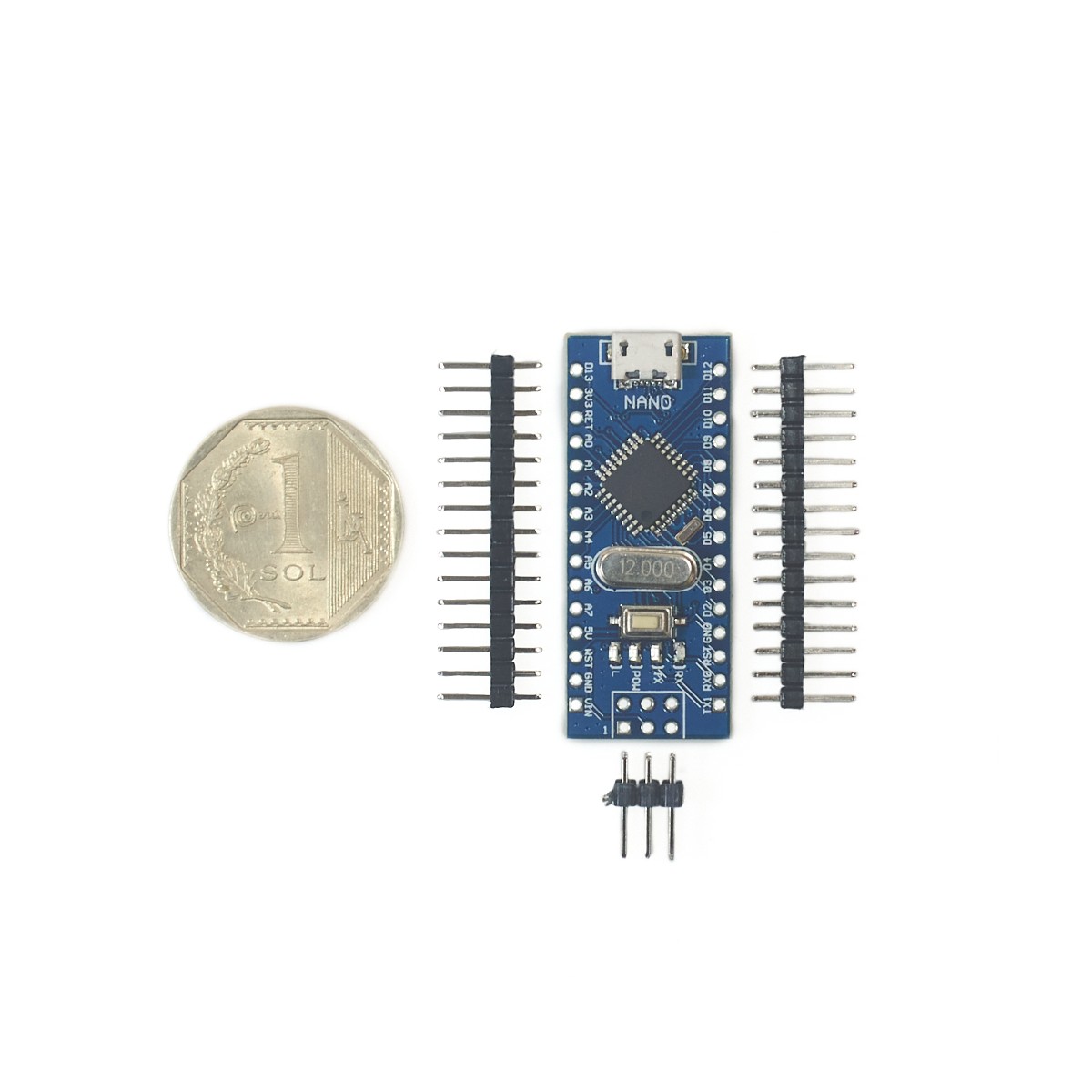

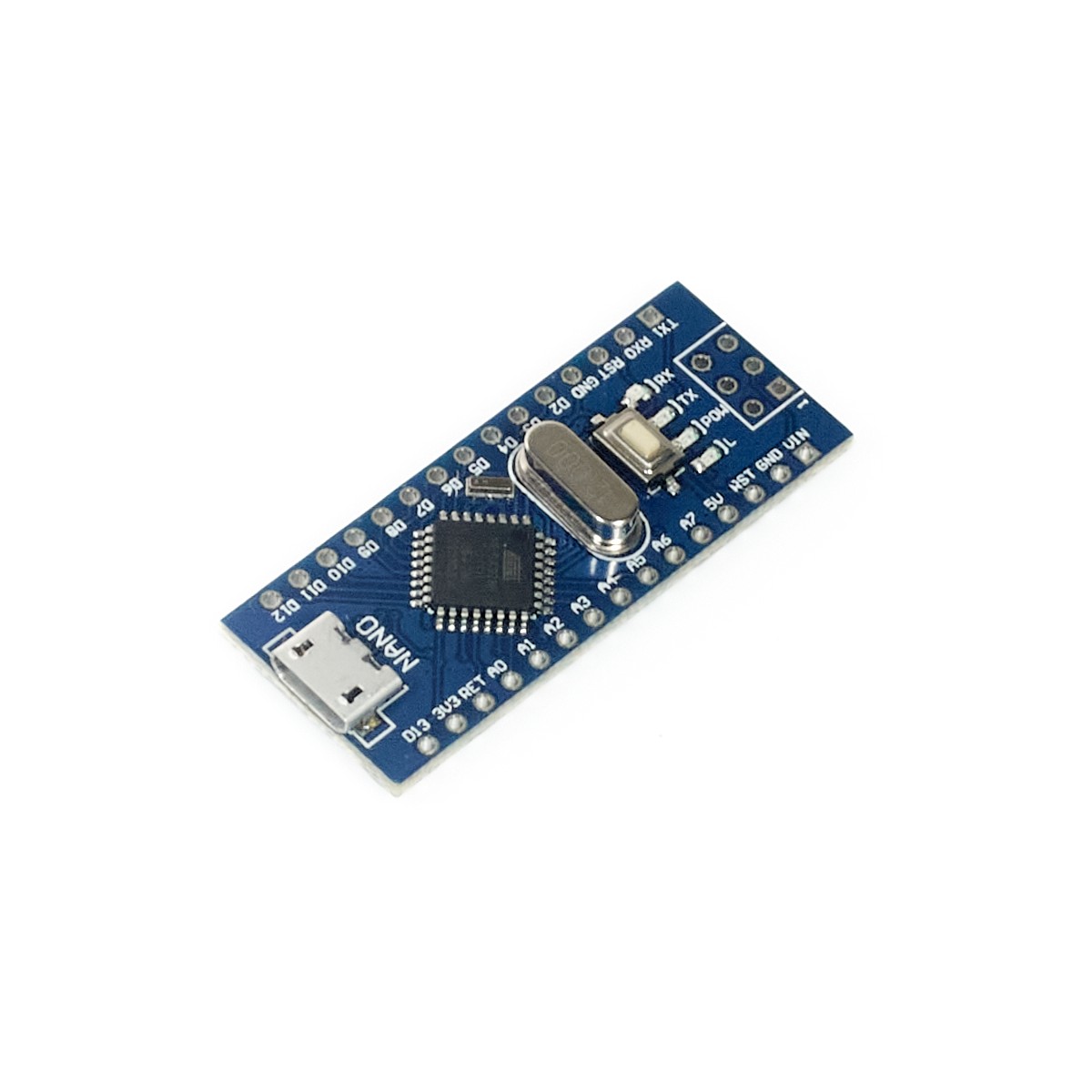

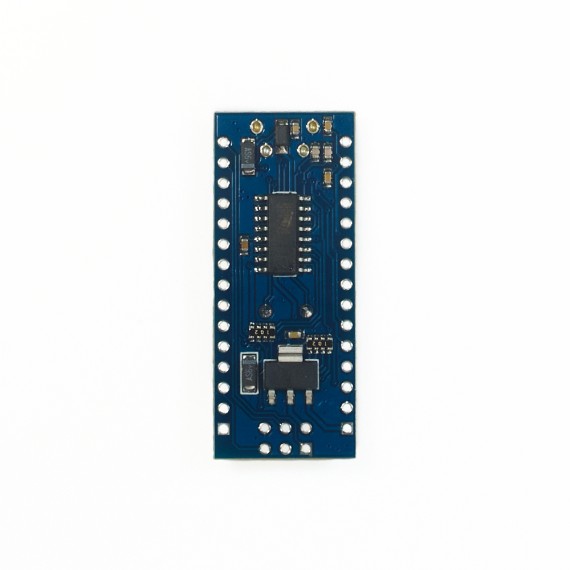

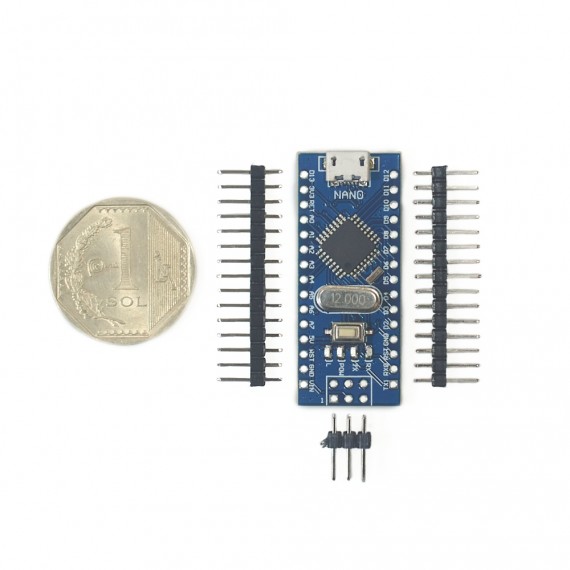

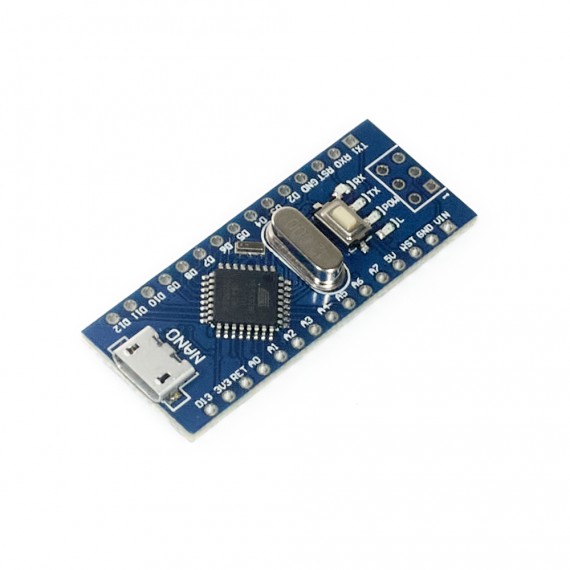

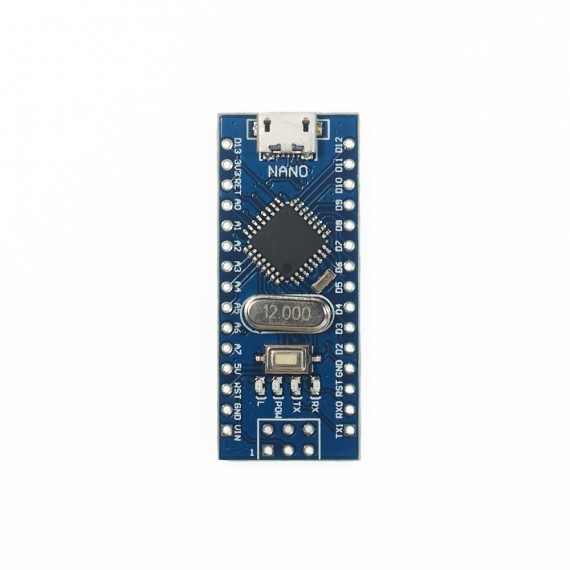

Pequeña y práctica tarjeta de desarrollo de microcontrolador ATmega328P lista para trabajar en Protoboard. Conector Micro-USB.
Tarjeta open-source compatible con Arduino, no es fabricada por Arduino INC.
INFO
Arduino® es la plataforma de desarrollo de proyectos en electrónica y robótica más utilizada a nivel mundial, esto debido a su facilidad de aprendizaje y uso, abundante documentación, múltiples aplicaciones y precio accesible. Arduboard es una familia de tarjetas con diseños compatibles con Arduino®, No fabricados por Arduino INC, pero respetando el diseño original open-source.
Arduboard Nano CH340G es una pequeña y completa tarjeta de desarrollo basada en el microcontrolador ATmega328P de Atmel. Posee el mismo microcontrolador que la tarjeta Arduino Uno, con la misma cantidad de pines digitales e incluso dos entradas analógicas adicionales. Diseñada para trabajar montada en Protoboard y asi facilitar el prototipado de los circuitos. Arduboard Nano CH340G es compatible con la tarjeta Arduino® Nano originalmente diseñada por la empresa Gravitech(USA) y posteriormente mejorada. Posee regulador de voltaje de 5V.
Esta versión de Nano utiliza el chip CH340G para la comunicación USB-Serial con la PC. El conector USB es de tipo micro-USB, por lo que es necesario un Cable USB a micro-USB para su conexión a la PC. También disponemos en nuestro catálogo la tarjeta Arduboard Nano CH340G con conector mini-USB y la versión más moderna con conector USB-C, todos las versiones de Nano mantienen el mismo Pinout solo con la diferencia del conector USB. El cable no está incluido con la tarjeta. Es importante verificar/instalar las versión adecuada del driver CH340.
NOTA: Desde Enero del 2018 Arduino realizó un cambio mayor en el Bootloader que llevan los Arduino Nano, por lo que ahora tenemos dos versiones de Bootloader para Nanos: 1. Antigua (Old bootloader, precargado de fábrica en los Nano) y 2. Nueva versión (y por defecto en el IDE desde ahora). La nueva versión del bootloader para Arduino Nano presenta la gran ventaja de estar basado en "Optiboot" que es el núcleo del bootloader de Arduino Uno y demás, está versión permite trabajar de mejor forma con interrupciones y watchdog. Este cambio nos obliga a elegir la versión de Bootloader adecuada a nuestra placa al momento de cargar un sketch en nuestro Arduino Nano: en el IDE ARDUINO->Tools(herramientas)->Processor(Procesador)->"ATmega328P (Old Bootloader)". También es posible actualizar(reprogramar) el Bootloader a la nueva versión utilizando otro Arduino o un programador AVR.
ESPECIFICACIONES TÉCNICAS
- Microcontrolador: ATmega328P (8-bit)
- Chip USB: CH340G
- Conector USB: micro-USB tipo B
- Voltaje de alimentación: 7V - 12V DC
- Voltaje nivel lógico I/O: 5V DC
- Pines digitales I/O: 14 (6 PWM)
- Entradas analógicas: 8 (6 pueden ser I/O digital)
- Corriente máx. por Pin I/O: 40mA
- Memoria FLASH: 32KB (2KB usados por el Bootloader)
- Memoria SRAM: 2KB
- Memoria EEPROM: 1KB
- Frecuencia de Reloj: 16MHz
- Salida de voltaje de 3.3V de ultra baja corriente(max. 1mA)
- Dimensiones: 18.5*43.2 mm
- Peso: 6.5 gramos
FUNCIONALIDADES PRINCIPALES
- RESET automático al subir un sketch
- LED POWER en placa para indicar el encendido
- LED TX, RX y L(pin 13)
- Conector micro-B USB para programación y comunicación serial integrado en placa
- Conector ICSP para programación
- Pines con espaciado de 0.1” DIP para insertarlo directamente sobre un protoboard
- Pulsador de RESET en placa
- El Bootloader integrado permite programarlo con el entorno de desarrollo Arduino sin necesidad de un programador externo
INSTRUCCIONES DE INSTALACIÓN DRIVER
- Descargar el driver: Driver CH431SER. Extraerlo.
- El programa de instalación preguntará si instala el archivo CH341SER.INF. Dar click a INSTALL.
- Un mensaje de Windows preguntará si se instaló correctamente, dar click en OK.
- Si el mensaje es de "instalación incorrecta", dar click en UNINSTALL y repetir desde el paso 2.
- Conectar el Arduino Nano CH340G.
- Desde el "Administrador de Dispositivos" de Windows debe aparecer: USB-SERIAL CH340 (COMXX)
INSTRUCCIONES DE ALIMENTACIÓN
La tarjeta Arduino Nano CH340G permite optar por diferentes formas de alimentación:
- USB: Conector Micro-USB, obtiene la alimentación de un puerto USB de PC o de un cargador/fuente USB.
- Pin VIN: para voltajes de alimentación entre 6V a 12V DC, recomendado 9V.
- Pin 5V: para voltaje de alimentación de 5V DC exacto. Para 5V no se utiliza el Pin VIN pues a ese pin está conectado el regulador de voltaje de 5V que necesita una entrada de voltaje mayor a 5V.
INSTRUCCIONES DE PROGRAMACIÓN
Elegir la versión de Bootloader adecuada a nuestra placa al momento de cargar un sketch en nuestro Arduino Nano en el IDE:
IDE ARDUINO->Tools(herramientas)->Processor(Procesador)->"ATmega328P (Old Bootloader)"
También es posible actualizar(reprogramar) el Bootloader a la nueva versión(Optiboot) utilizando otro Arduino como programador o un grabador AVR.
