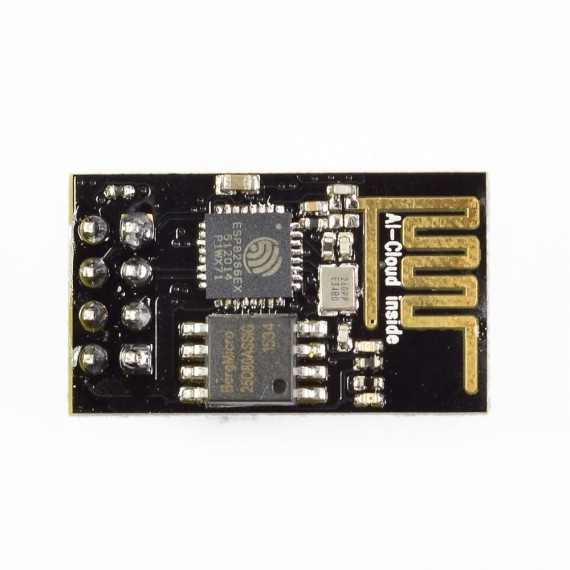

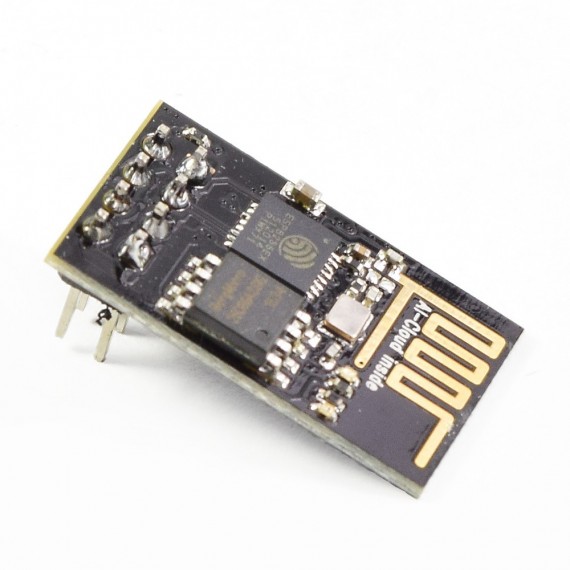

Módulo ESP-01 ESP8266 WiFi-Serial

ESP8266-ESP01

48

Conecta tus proyectos a tu red WiFi y elabora proyectos con Internet de las cosas (IoT).

Más detalles

Producto Agotado

S/. 20,00

Descripción

INFO

Conectar tus proyectos a internet por WiFi ya no será un problema con la ayuda del Módulo ESP-01. Está basado en el SoC (System on Chip) ESP8266, un chip altamente integrado, diseñado para las necesidades de un mundo conectado. Integra un potente procesador con Arquitectura de 32 bits y conectividad WiFi. Ofrece una completa y autocontenida solución WiFi Networking, permitiéndole trabajar como host de aplicaciones o reducir la carga de WiFi Networking de otro procesador. a nivel de conectividad el modulo puede trabajar en 2 modos: como estación WiFi (WiFi Station) o como Punto de Acceso (Access Point). Al trabajar como estación el módulo se conecta a la red WiFi presente en nuestro hogar. El modo Access Point se usa si queremos crear una red propia en el chip y asi conectarnos directamente.

El módulo ESP-01 viene cargado de fabrica con el firmware AT, que permite conectar un Arduino a WiFi utilizando comandos AT. Es posible cambiar el firmware (flashear) permitiendo trabajar el módulo de forma independiente o SDK (sin un Arduino) y usar toda su capacidad como microcontrolador de 32bits a 80Mhz. Para flasher el chip es necesario utilizar un modulo conversor usb a serial TTL como el Módulo CP2102.

El módulo ESP-01 trabaja a 3.3V en alimentación y GPIO por lo que NO se debe alimentar con 5V. Se recomienda colocar un capacitor de 100uF en paralelo con la fuente de alimentación para filtrar los picos de corriente. Posee leds indicadores de alimentación y de comunicación. Los pines de entradas/salidas (GPIO) trabajan a 3.3V por lo que para conexión a sistemas de 5V es necesario utilizar conversores de nivel como: Conversor de nivel 3.3-5V 4CH o Conversor de nivel bidirecional 8CH - TXS0108E.

El SoC(System On a Chip) ESP8266 de Espressif Systems es un chip especialmente diseñado para las necesidades de un mundo conectado, integra un potente microcontrolador con arquitectura de 32 bits (más potente que el Arduino Due) y conectividad Wi-Fi. El SoM(System on Module) ESP-01 fabricado por Ai-Thinker integra en un módulo el SoC ESP8266, memoria FLASH, cristal oscilador y antena WiFi en PCB.

La plataforma ESP8266 permite el desarrollo de aplicaciones en diferentes lenguajes como: Arduino, Lua, MicroPython, C/C++, Scratch. Al trabajar dentro del entorno Arduino podremos utilizar un lenguaje de programación conocido y hacer uso de un IDE sencillo de utilizar, ademas de hacer uso de toda la información sobre proyectos y librerías disponibles en internet. La comunidad de usuarios de Arduino es muy activa y da soporte a plataformas como el ESP8266. Al trabajar con Lua podemos experimentar con un lenguaje interpretado. Dentro de las principales placas de desarrollo o módulos basados en el ESP8266 tenemos: ESP-01, ESP-12EWemos D1 miniNodeMCU v2.


ESPECIFICACIONES TÉCNICAS

  • Voltaje de Alimentación: 3.3V DC
  • Voltaje de Entradas/Salidas: 3.3V DC (No usar 5V)
  • SoM: ESP-12E (Ai-Thinker)
  • SoC: ESP8266 (Espressif)
  • CPU: Tensilica Xtensa LX3 (32 bit)
  • Frecuencia de Reloj: 80MHz/160MHz
  • Instruction RAM: 32KB
  • Data RAM: 96KB
  • Memoria Flash Externa: 4MB
  • Pines Digitales GPIO: 4
  • UART: 1
  • 802.11 b/g/n
  • Wi-Fi Direct (P2P), soft-AP
  • Stack de Protocolo TCP/IP integrado
  • PLLs, reguladores, DCXO y manejo de poder integrados
  • Potencia de salida de +19.5dBm en modo 802.11b
  • Corriente de fuga menor a 10uA
  • El procesador integrado de 32-bit puede ser utilizado como procesador de aplicación
  • SDIO 1.1/2.0, SPI, UART
  • STBC, 1×1 MIMO, 2×1 MIMO
  • A-MPDU & A-MSDU aggregation & 0.4ms guard interval
  • Wake up and transmit packets in < 2ms
  • Consumo de potencia Standby < 1.0mW (DTIM3)
  • Dimensiones: 25*15 mm
  • Peso: 5 gramos

CONECTIVIDAD

  • SDIO 2.0, SPI, UART
  • Empaque QFN de 32-pines
  • Integra RF switch, balun, 24dBm PA, DCXO y PMU
  • Posee un procesador RISC, memoria en chip e interface para memoria externa
  • Procesador MAC/Baseband integrado
  • Interface I2S para apliaciones de audio de alta calidad
  • Reguladores de voltaje lineales "low-dropout" en chip
  • Arquitectura propietaria de generacion de clock "spurious free"
  • Módulos WEP, TKIP, AES y WAPI integrados
