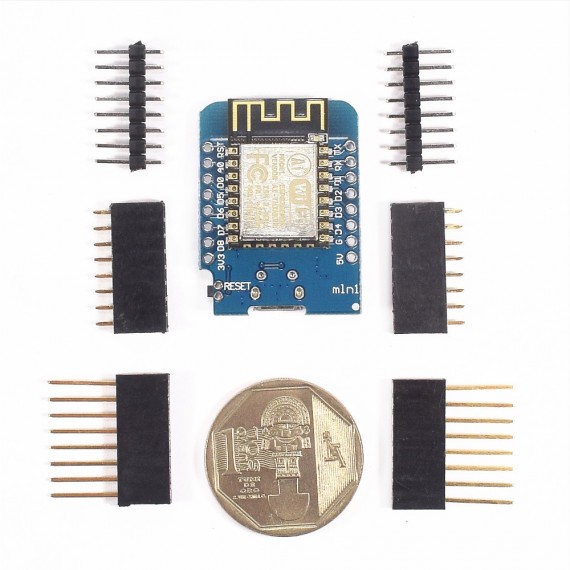

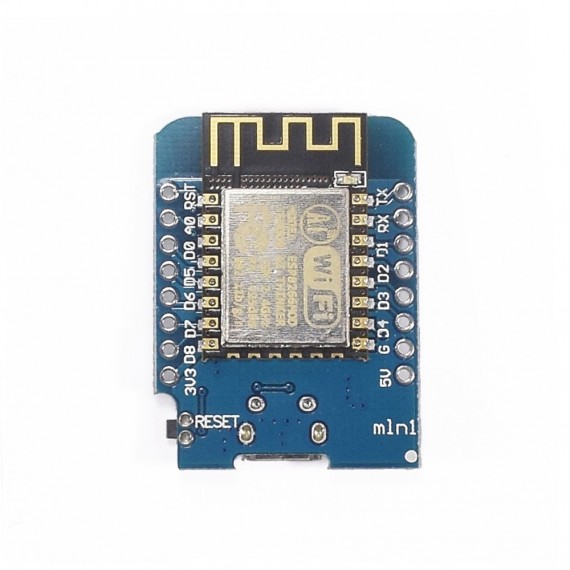

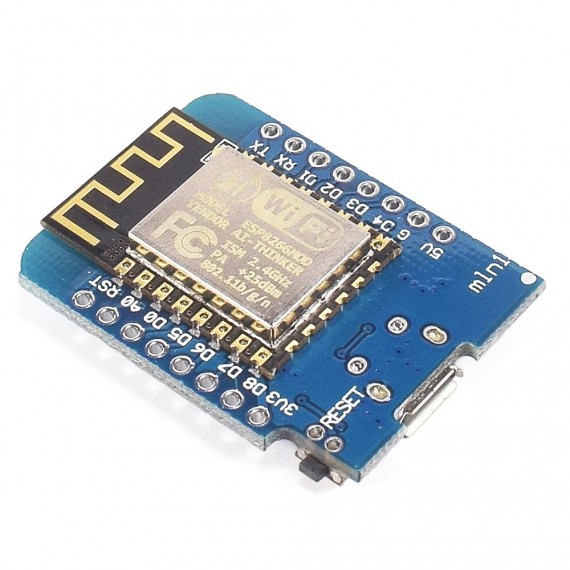

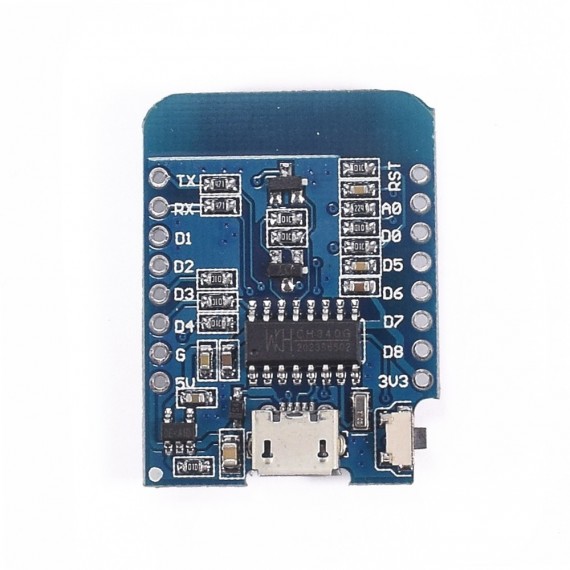

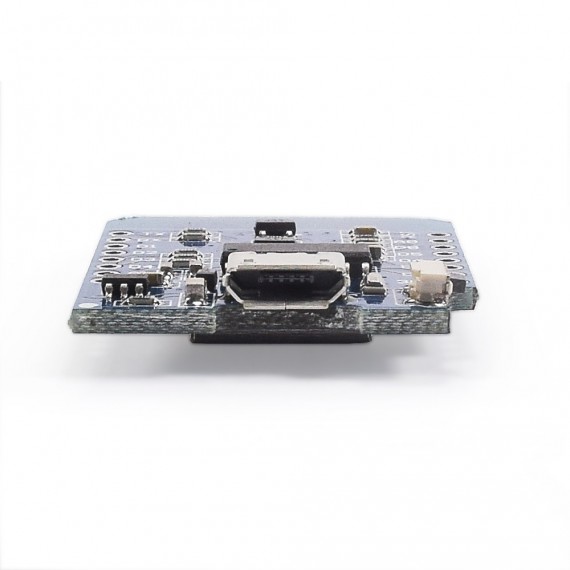

WeMos D1 mini ESP8266 WiFi

INFO

Wemos D1 mini ESP8266 es una plataforma de desarrollo similar a Arduino especialmente orientada al Internet de las cosas (IoT). La placa Wemos D1 Mini ESP8266 tiene como núcleo al SoM ESP-12F que a su vez está basado en el SoC Wi-Fi ESP8266, integra además el conversor USB-Serial TTL CH340G y conector micro-USB necesario para la programación y comunicación a PC. Wemos D1 mini está diseñado especialmente para trabajar montado en protoboard o soldado sobre una placa. Posee un regulador de voltaje de 3.3V en placa, esto permite alimentar la placa directamente del puerto micro-USB o por los pines 5V y GND. Los pines de entradas/salidas (GPIO) trabajan a 3.3V por lo que para conexión a sistemas de 5V es necesario utilizar conversores de nivel como: Conversor de nivel 3.3-5V 4CH o Conversor de nivel bidirecional 8CH - TXS0108E.

El SoC(System On a Chip) ESP8266 de Espressif Systems es un chip especialmente diseñado para las necesidades de un mundo conectado, integra un potente microcontrolador con arquitectura de 32 bits (más potente que el Arduino Due) y conectividad Wi-Fi. El SoM(System on Module) ESP-12F fabricado por Ai-Thinker integra en un módulo el SoC ESP8266, memoria FLASH, cristal oscilador y antena WiFi en PCB.

La plataforma ESP8266 permite el desarrollo de aplicaciones en diferentes lenguajes como: Arduino, Lua, MicroPython, C/C++, Scratch. Al trabajar dentro del entorno Arduino podremos utilizar un lenguaje de programación conocido y hacer uso de un IDE sencillo de utilizar, además de hacer uso de toda la información sobre proyectos y librerías disponibles en internet. La comunidad de usuarios de Arduino es muy activa y da soporte a plataformas como el ESP8266. Dentro de las principales placas de desarrollo o módulos basados en el ESP8266 tenemos: ESP-01, ESP-12E, Wemos D1 mini y NodeMCU v2.

ESPECIFICACIONES TÉCNICAS

• Voltaje de Alimentación: 5V DC
• Voltaje de Entradas/Salidas: 3.3V DC (No usar 5V)
• Placa: WeMos D1 mini
• Chip conversor USB-serial: CH340G
• SoM: ESP-12F (Ai-Thinker)
• SoC: ESP8266 (Espressif)
• CPU: Tensilica Xtensa LX3 (32 bit)
• Frecuencia de Reloj: 80MHz/160MHz
• Instruction RAM: 32KB
• Data RAM: 96KB
• Memoria Flash Externa: 4MB
• Pines Digitales GPIO: 11 (3.3V)
• Pin Analógico ADC: 1 (0-1V)
• Puerto serial UART: 1 (3.3V)
• Certificación FCC
• Antena en PCB
• Corriente Standby: 40uA
• Corriente Pico: 400mA
• Consumo corriente promedio: 70mA
• Consumo de potencia Standby < 1.0mW (DTIM3)
• Dimensiones: 35*26*12 mm
• Peso: 6 gramos

CONECTIVIDAD

• 802.11 b/g/n
• Wi-Fi Direct (P2P), soft-AP
• Stack de Protocolo TCP/IP integrado
• Procesador MAC/Baseband integrado
• Módulos WEP, TKIP, AES y WAPI integrados
• PLLs, reguladores, DCXO y manejo de poder integrados
• Potencia de salida de +19.5dBm en modo 802.11b
• STBC, 1×1 MIMO, 2×1 MIMO
• SDIO 2.0, SPI, UART

TUTORIAL NAYLAMP

• Usando ESP8266 con el IDE de Arduino
• Arduino y ESP8266 como cliente web
• Usando ESP8266 con el IDE de Arduino

INSTRUCCIONES DE INSTALACIÓN DRIVER

1. Descargar el driver: Driver CH431SER. Extraer y Ejecutar el instalador.
2. El programa de instalación preguntará si instala el archivo CH341SER.INF. Dar click a INSTALL.
3. Un mensaje de Windows preguntará si se instaló correctamente, dar click en OK.
4. Si el mensaje es de "instalación incorrecta", dar click en UNINSTALL y repetir desde el paso 2.
5. Conectar el Dispositivo a la PC.
6. Desde el "Administrador de Dispositivos" de Windows debe aparecer: USB-SERIAL CH340 (COMXX)
