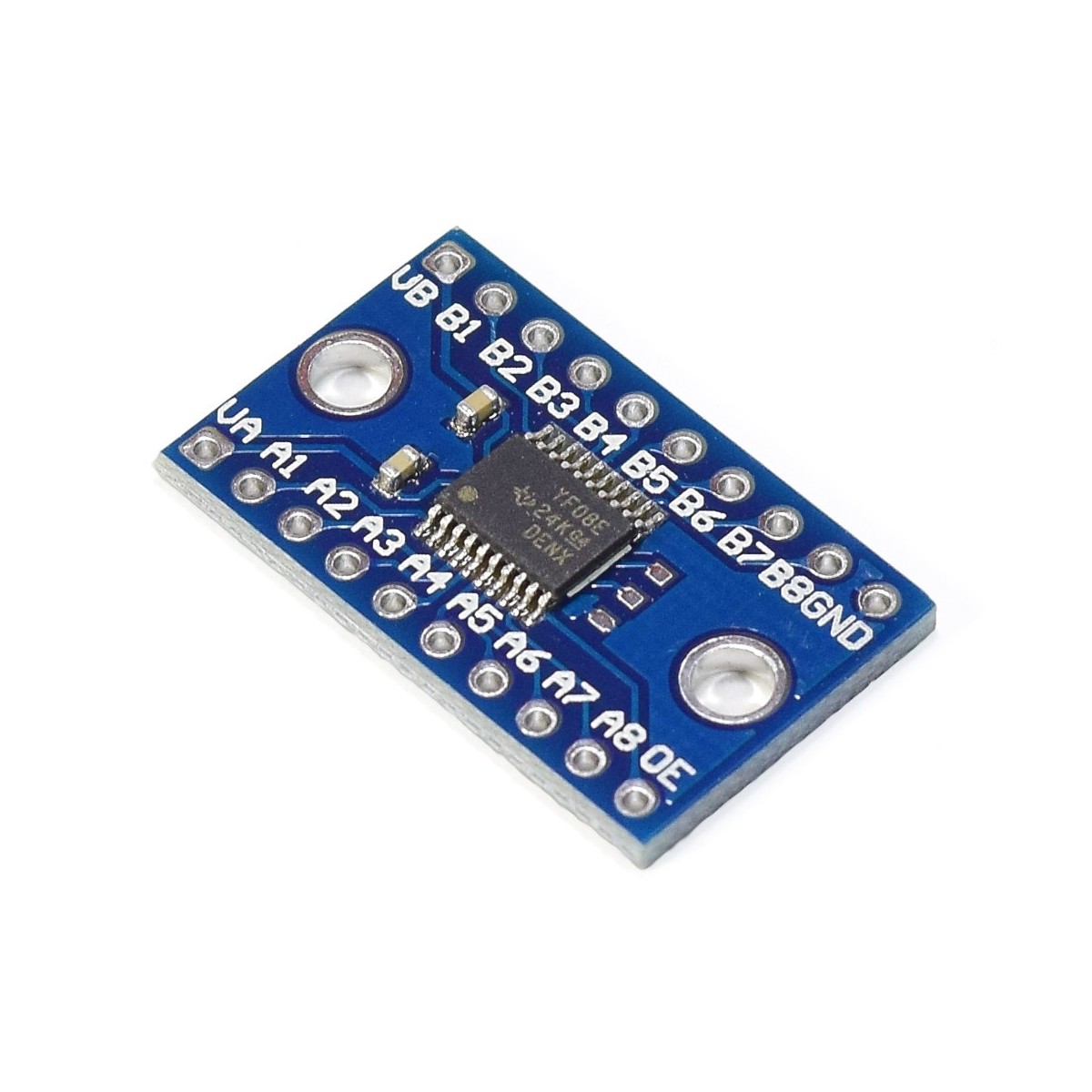

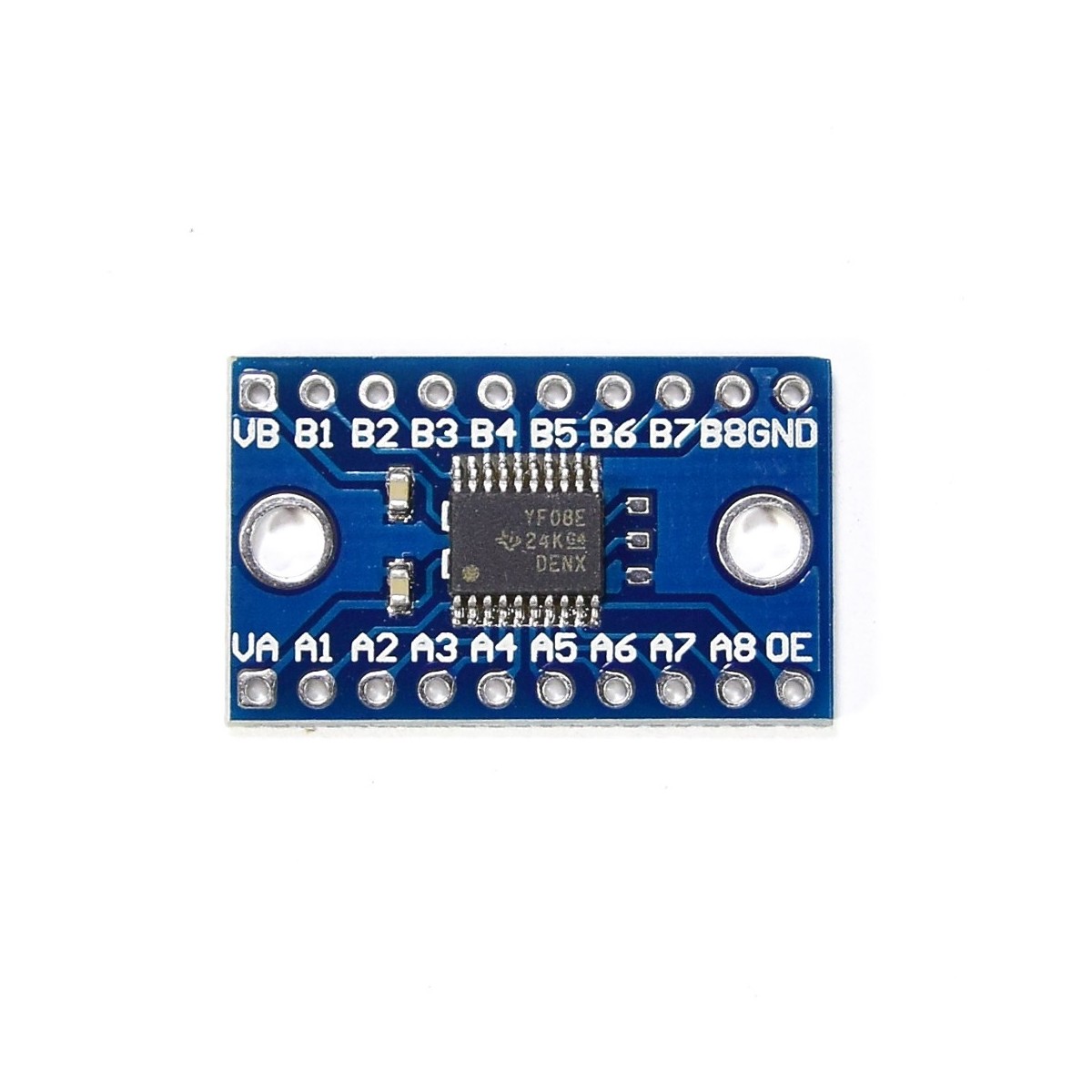

Conversor de nivel lógico 8CH - TXS0108E

#SKU: 000282

Modulo conversor/adaptador de 8 canales de niveles lógicos, ya sea de 3.3 a 5V o a la inversa (5 a 3.3V). Muy útil para proyectos montados en protoboard.

Lee masShow less
S/ 10,00
En stock
A lista de deseos
Descripción

INFO

Conectar un dispositivo electrónico de 3.3V a uno de 5V ya no será un problema con la ayuda de este módulo conversor. Este pequeño conversor permite convertir los voltajes lógicos(solo señal de control o comunicación, no de potencia) ya sea de 3.3V a 5V o a la inversa (5V a 3.3V), lo que permite adaptar señales digitales como: SPI, I2C, Serial Uart o cualquier señal digital. También permite la conversión de: 5V-3.3V, 3.3V-1.8V, 5V-1.8V.

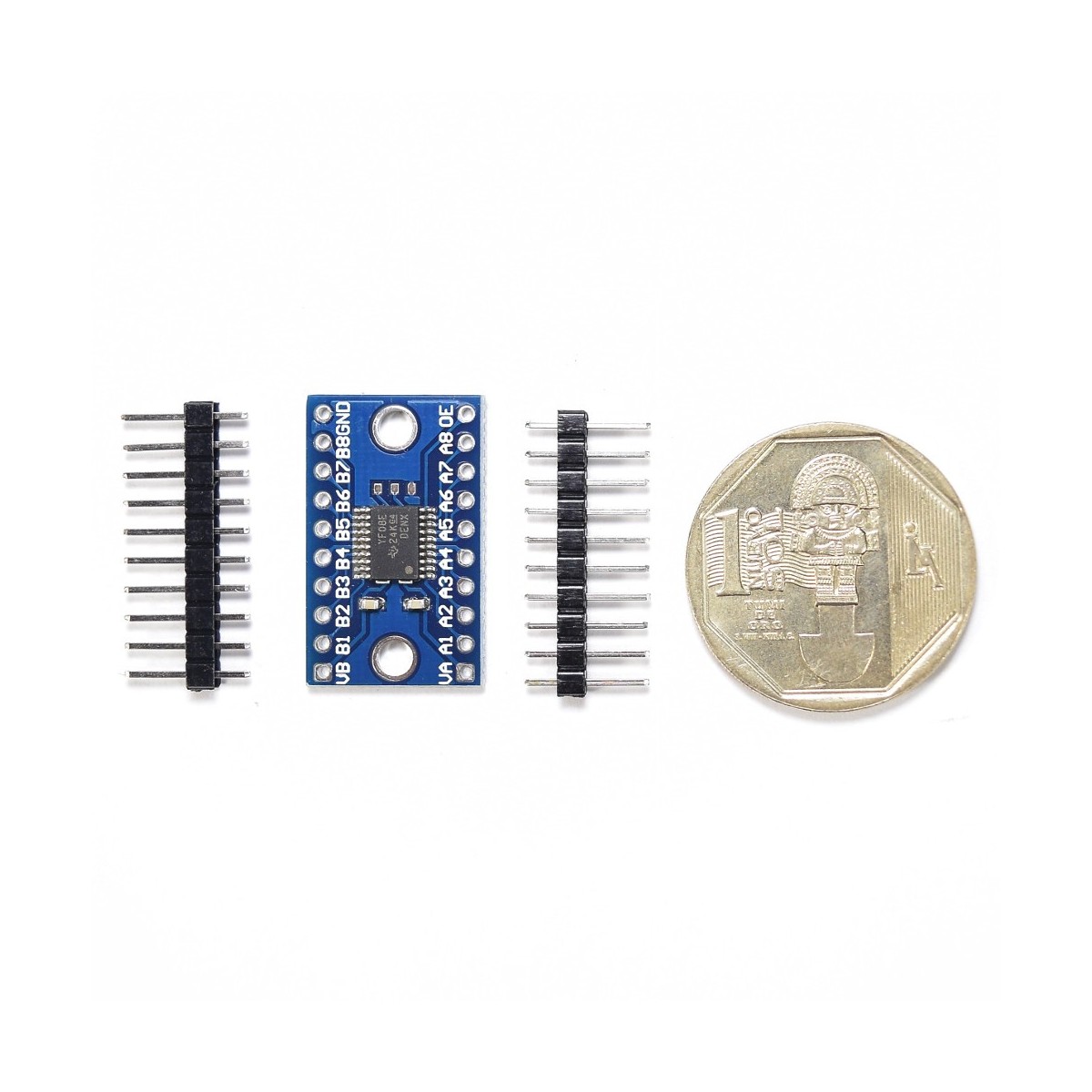

Los pines del módulo tienen un espaciado diseñado para ser montado sobre un protoboard, permitiendo una rápida instalación. La placa necesita ser alimentada por los dos voltajes a convertir y sólo funciona con señales digitales (niveles altos y bajos). NO funciona con señales analógicas. No es necesario configurar cada canal como entrada o salida. Cuando el pin Output Enable(OE) está conectado a GND, las salidas del conversor serán del tipo Alta Impedancia (Hi-Z), esto es usado en comunicaciones de tipo I2C, si es otro tipo de comunicación se debe conectar a VccA y adicionalmente una resistencia pulldown. Sólo funciona con señales lógicas digitales (niveles altos y bajos), no cumple la función de conversor de voltaje como fuente de alimentación(en ese caso debemos utilizar un Conversor DC-DC)

En caso de necesitar menos canales de conversión, también podemos optar por una opción de 4 canales, como: Conversor de nivel lógico I2C 5V a 3.3V.


ESPECIFICACIONES TÉCNICAS

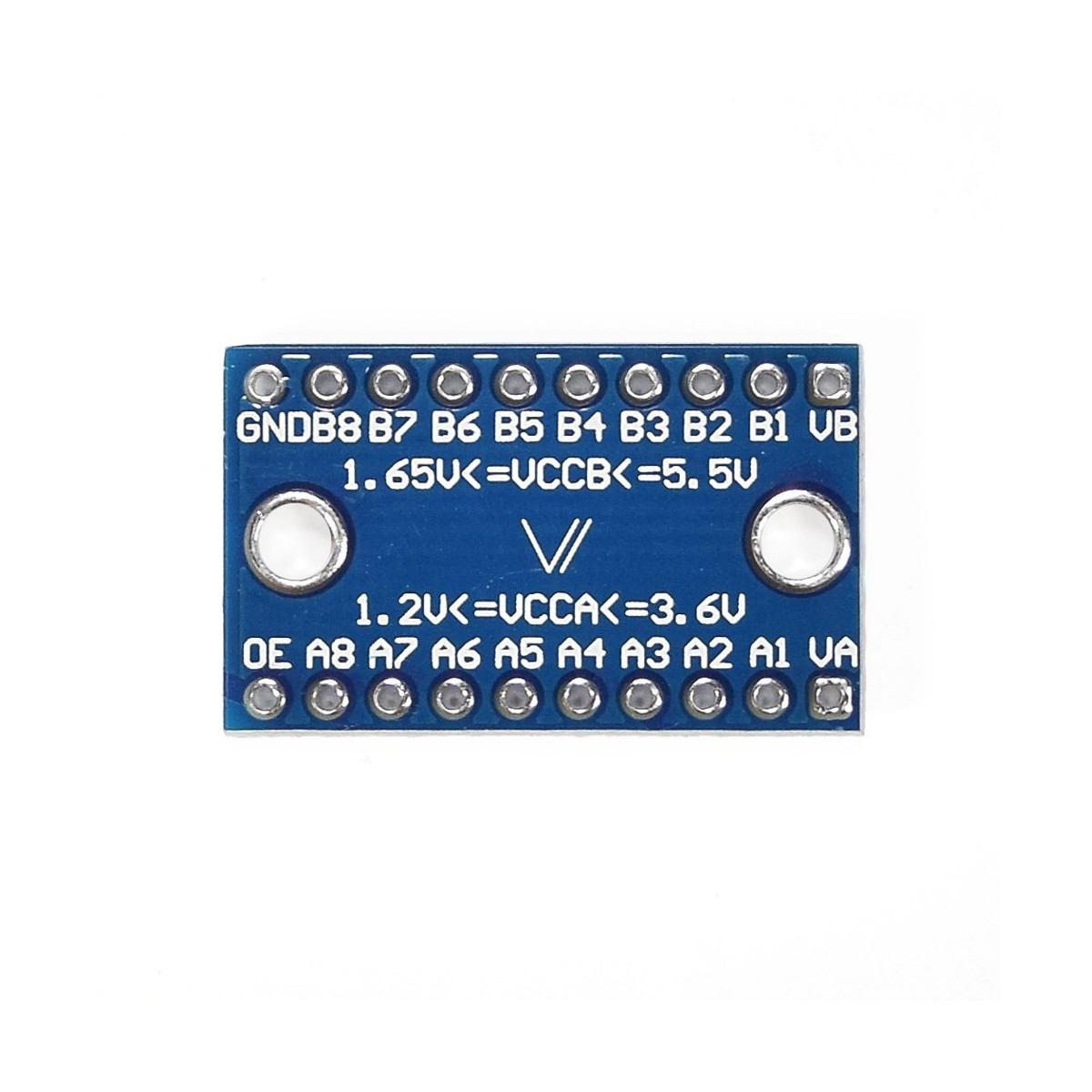

  • Puerto A: 1.2V - 3.6V
  • Puerto B: 1.65V - 5.5V
  • El voltaje en el Puerto A (VccA) debe ser menor que el puerto B (VccB)
  • Taza de transf. datos (máx.): 60 Mbps
  • Para asegurar un arranque correcto OE debe estar conectado a GND con una resistencia pulldown
  • Ancho DIP: 6"

DOCUMENTACIÓN
