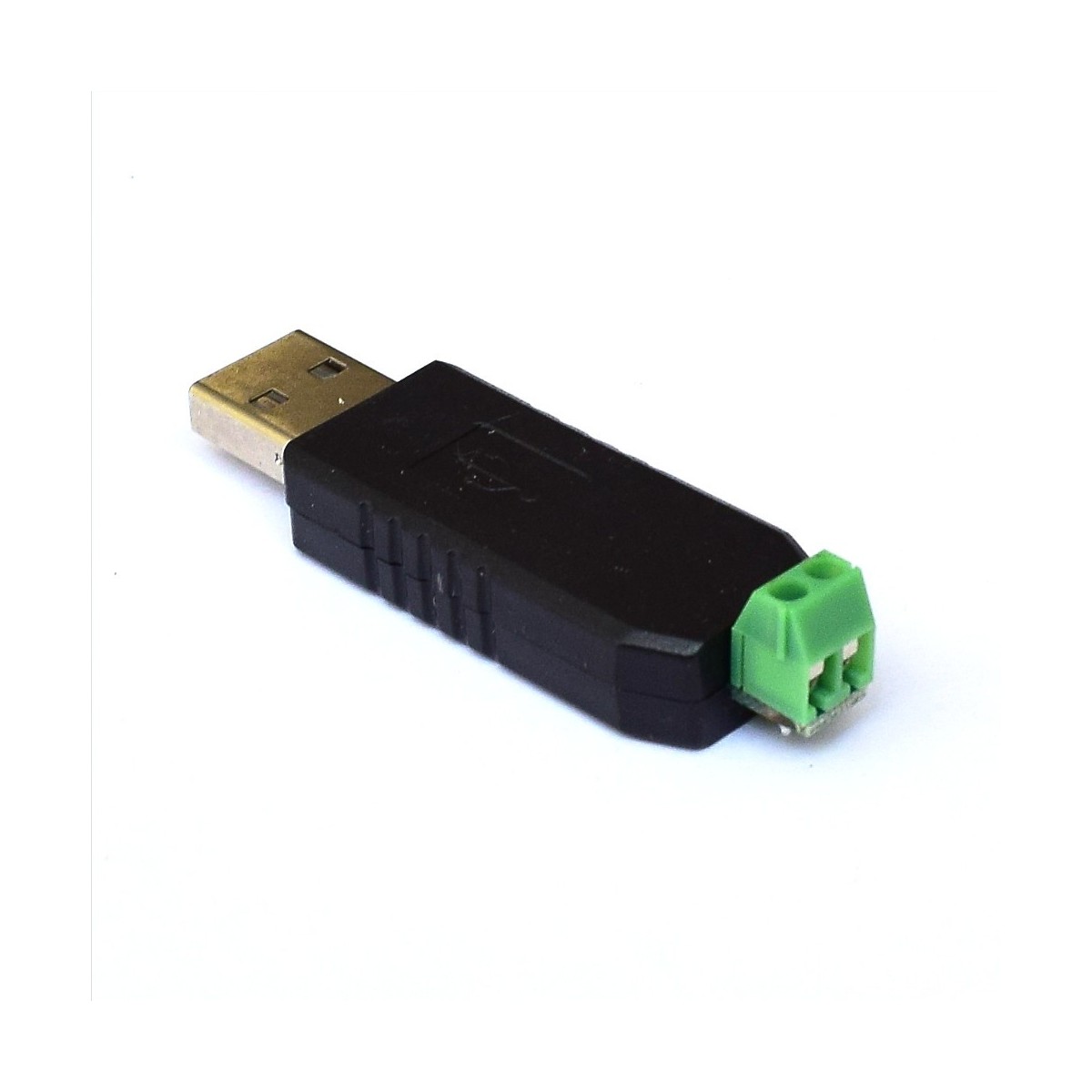

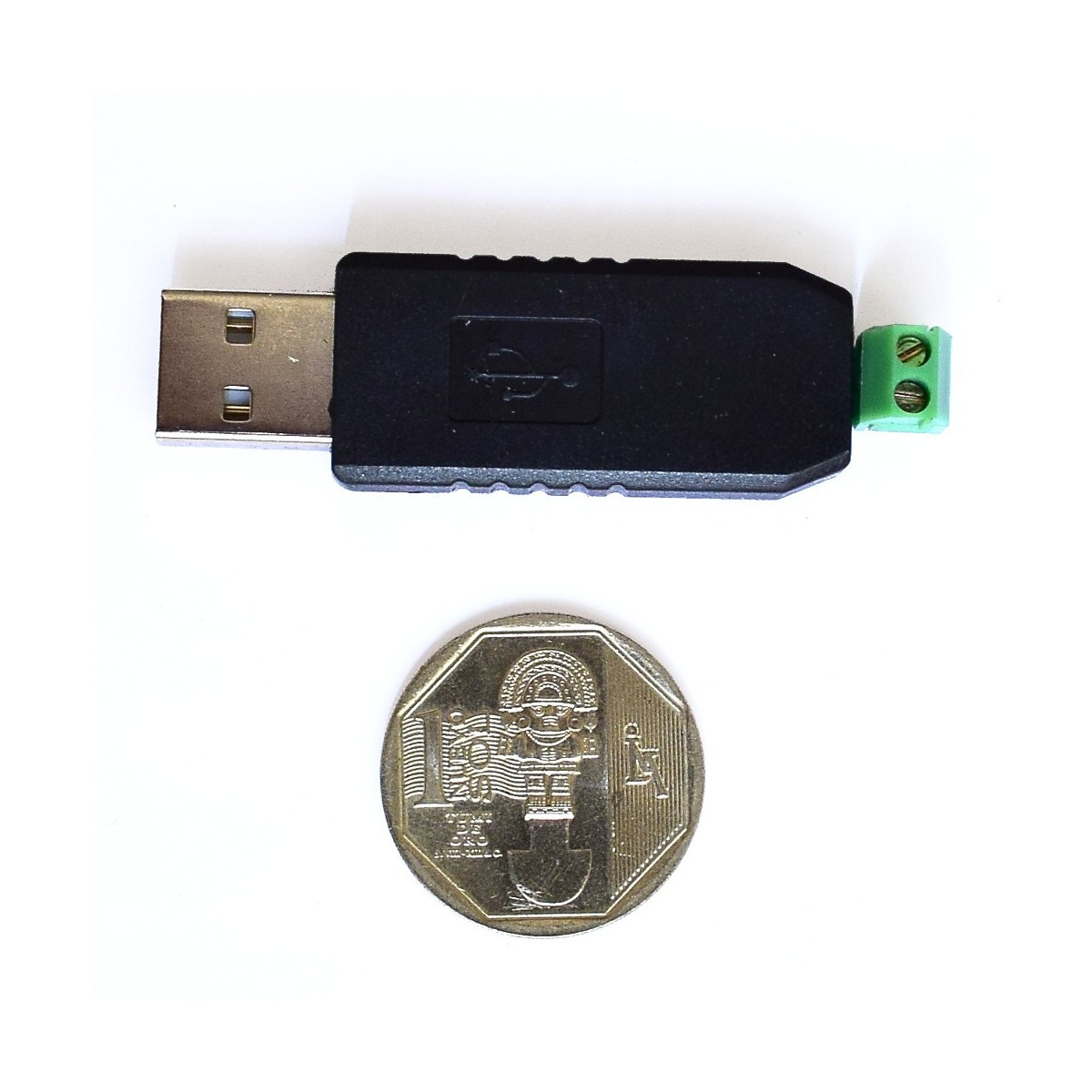

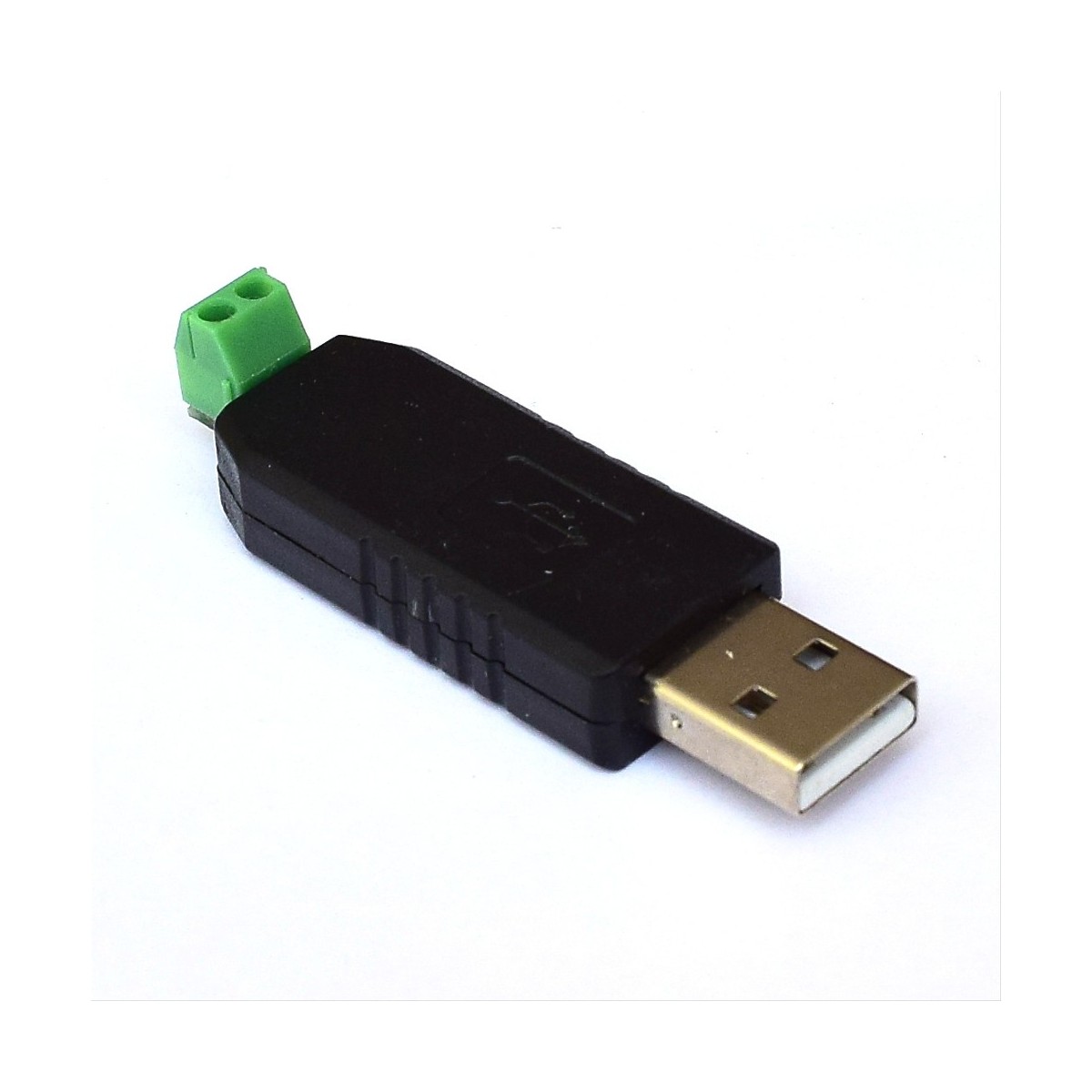

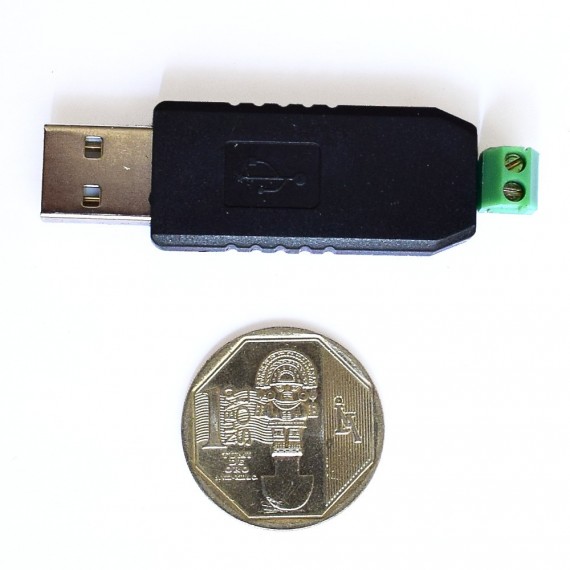

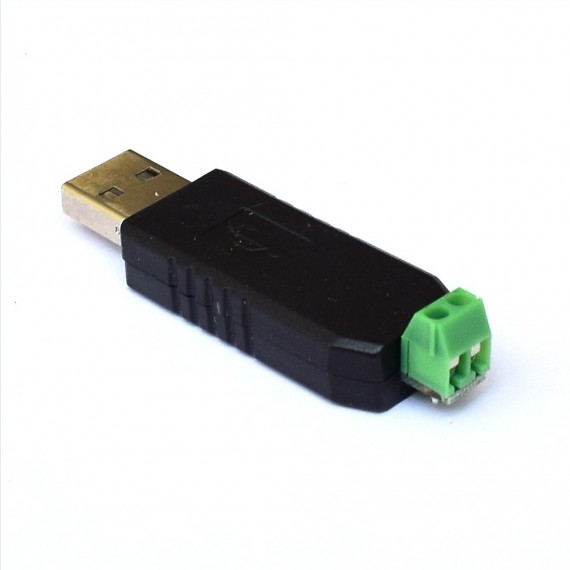

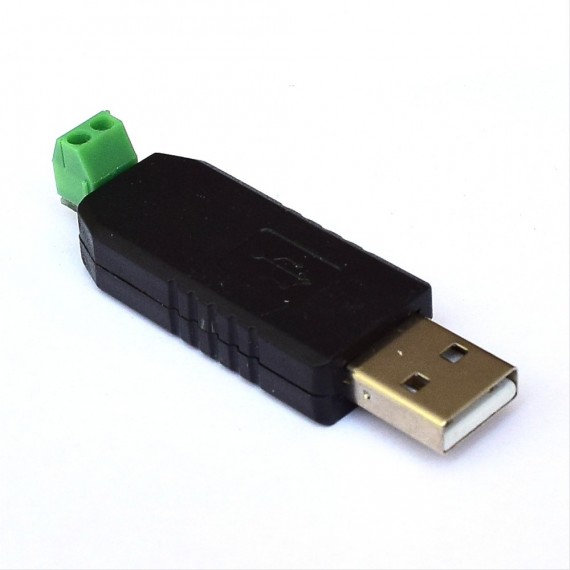

Conversor USB a RS485 (CH340-MAX485)

#SKU: 000230

Permite comunicar un microcontrolador con una PC a medianas o grandes distancias utilizando el protocolo RS485.

Lee masShow less
S/ 12,00
Agotado
Notificarme cuando esté disponible
A lista de deseos
Descripción

INFO

El Conversor USB a RS485 permite establecer comunicación bidireccional entre una PC (USB) y un microcontrolador/cámara PTZ/variador de frecuencia utilizando el protocolo RS485. El equipo tiene como componentes principales: un chip CH340: conversor USB a serial TTL y un chip MAX485: serial TTL a RS485. La interface RS485 es un estándar industrial ampliamente utilizado por su robustez, fácil implementación y buenas prestaciones. Utilizando RS485 como capa física es posible implementar un bus de campo industrial tipo MODBUS o DMX para el control de luces.

El estándar RS485 también llamado EIA-485 es muy utilizado por equipos industriales de instrumentación y control: Variadores de velocidad, PLCs, Pirómetros. RS485 está definido como un sistema de comunicación en bus de transmisión multipunto diferencial, es ideal para transmitir a velocidades medianas sobre largas distancias (35 Mbit/s hasta 10 metros y 100 kbit/s en 1200 metros) y a través de canales ruidosos, ya que al emplear voltajes diferenciales reduce los ruidos eléctricos que aparecen en la línea de transmisión. El medio físico de transmisión es el cable par trenzado que admite hasta 32 estaciones en 1 solo bus, con una longitud máxima de 1200 metros operando entre 300 y 19200 bit/s, en modo de comunicación half-duplex (semiduplex).

Desde la PC podemos utilizar como software de terminal el clásico Monitor Serial de Arduino o software más versátiles como: TERMITE(Windows), PUTTY(Windows/Linux), etc.


ESPECIFICACIONES TÉCNICAS

  • Chip USB a Serial TTL: CH340G
  • Chip Serial TTL a RS485: MAX485
  • Especificación USB 2.0 estándar
  • Conector USB-A macho
  • RS485 Half-Duplex

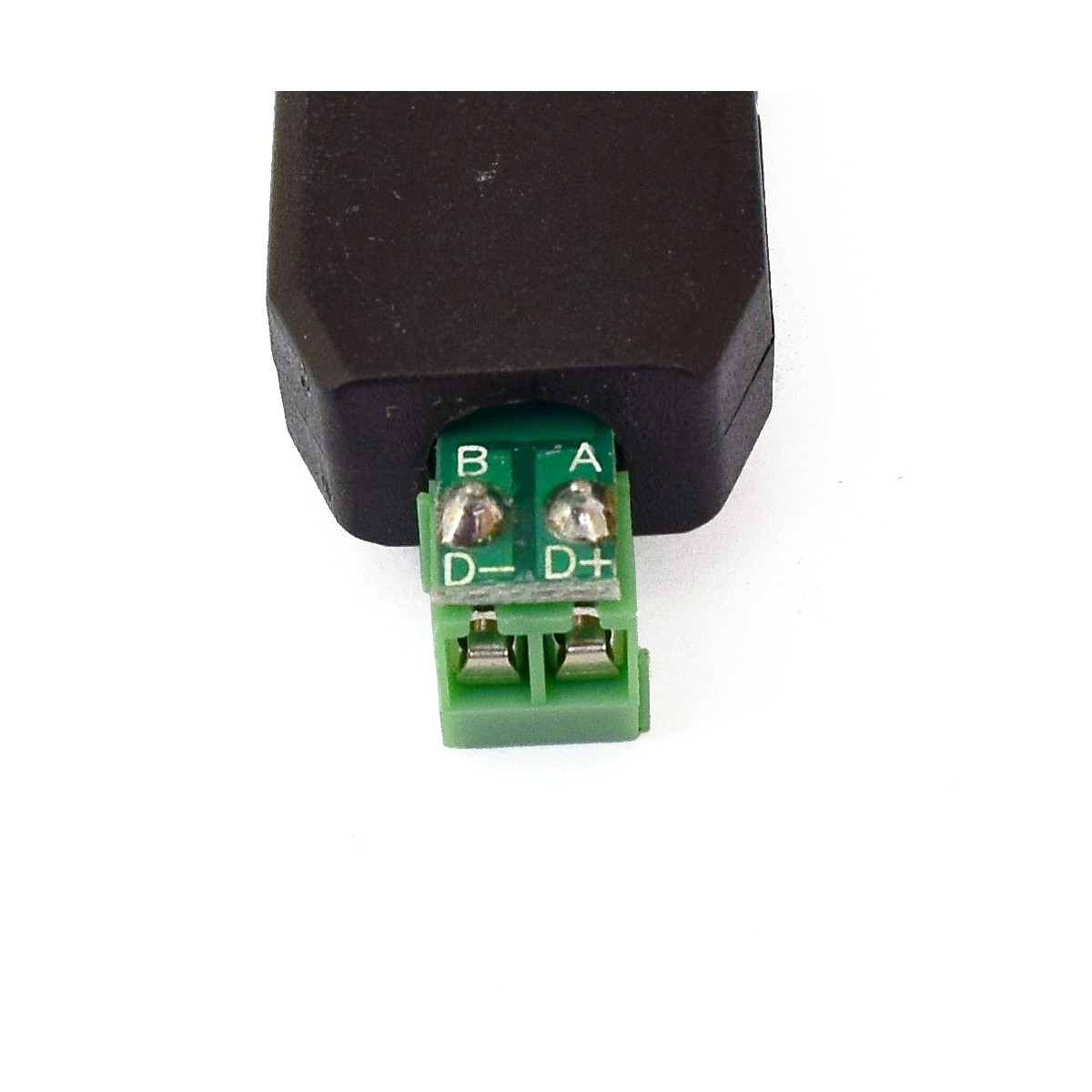

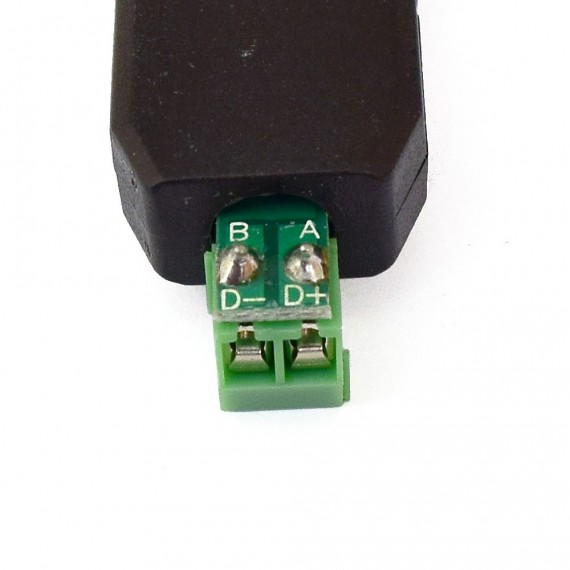

  • Borneras para conexión de cable par trenzado RS485
  • No necesita alimentación externa, directamente del USB.
  • Distancia máxima cableado: 1200m
  • Temperatura de trabajo: -40° a 85°C
  • Compatible con Windows 98SE/2000/XP/Vista/7/8/10, Linux 2.40
  • Dimensiones: 60*18*13 mm
  • Peso: 8.5 gramos

APLICACIONES

  • Configuración y comunicación de equipos con puerto RS485
  • Control y mensajes en paneles LED
  • Escritura/Lectura de PLCs
  • Control de movimiento en cámaras PTZ
  • Control de acceso
  • Comunicación con instrumentación industrial

INSTRUCCIONES DE INSTALACIÓN DRIVER

  1. Descargar el driver: Driver CH431SER. Extraer y Ejecutar el instalador.
  2. El programa de instalación preguntará si instala el archivo CH341SER.INF. Dar click a INSTALL.
  3. Un mensaje de Windows preguntará si se instaló correctamente, dar click en OK.
  4. Si el mensaje es de "instalación incorrecta", dar click en UNINSTALL y repetir desde el paso 2.
  5. Conectar el Dispositivo a la PC.
  6. Desde el "Administrador de Dispositivos" de Windows debe aparecer: USB-SERIAL CH340 (COMXX)

Lee masShow less
