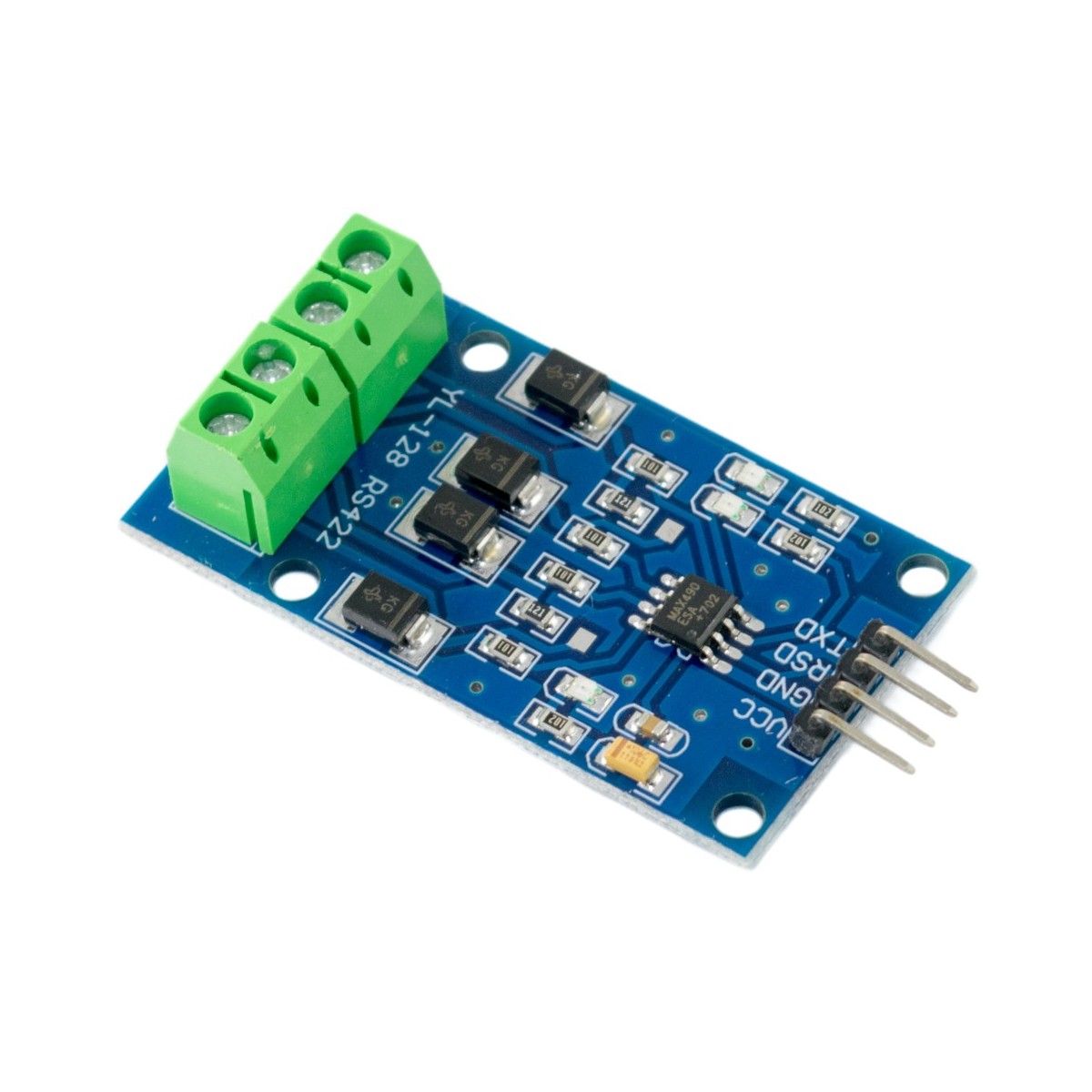

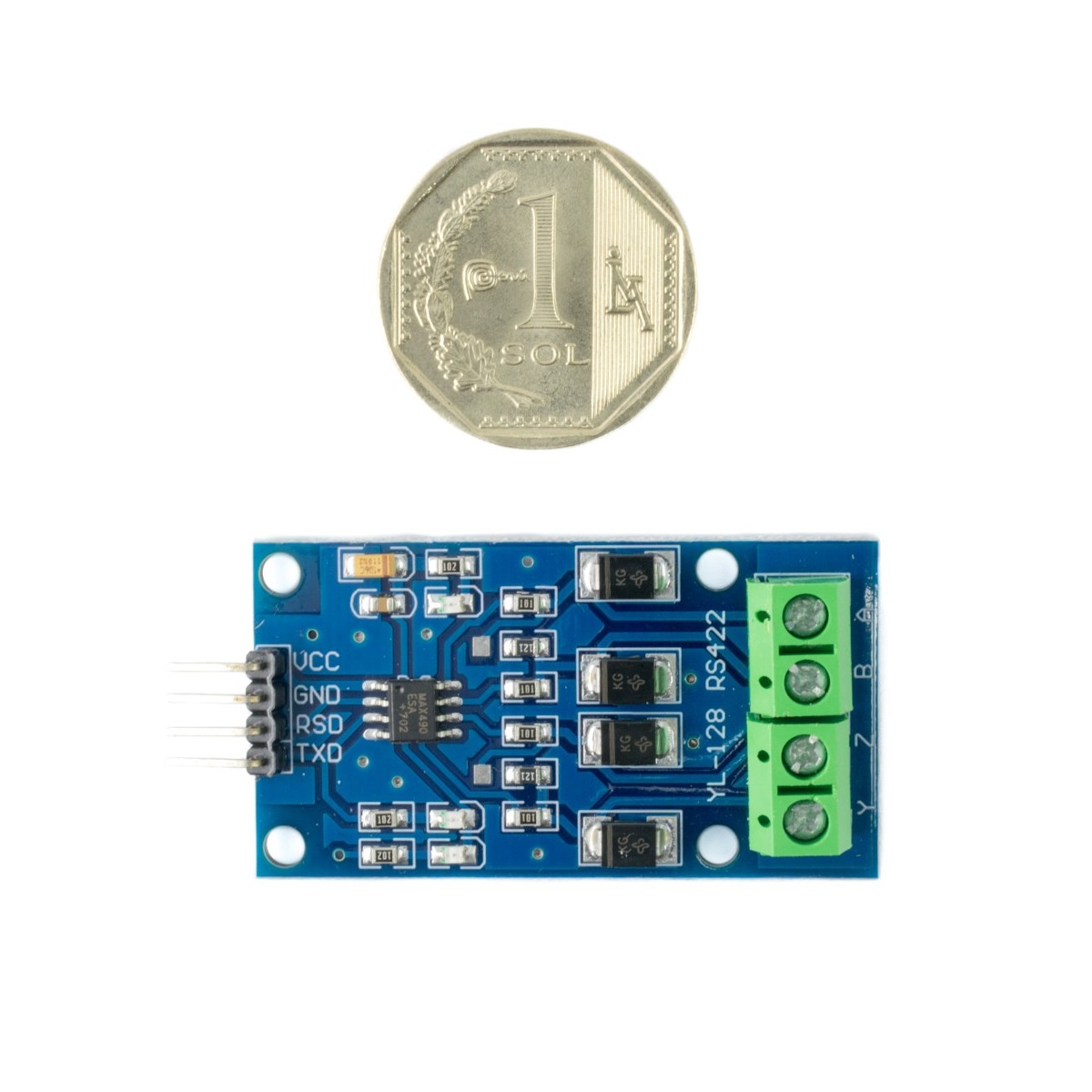

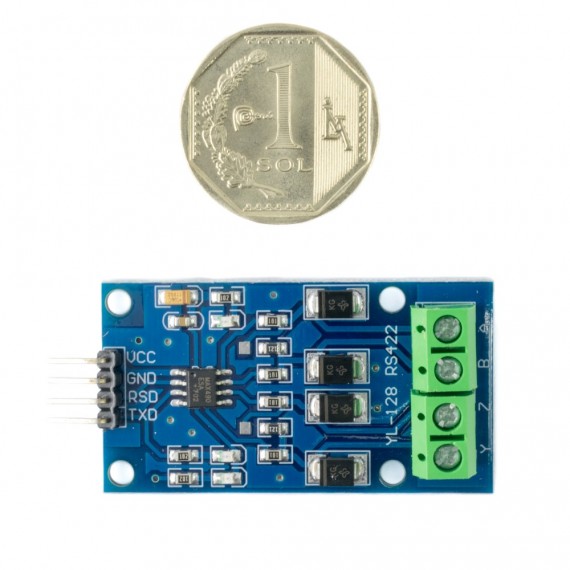

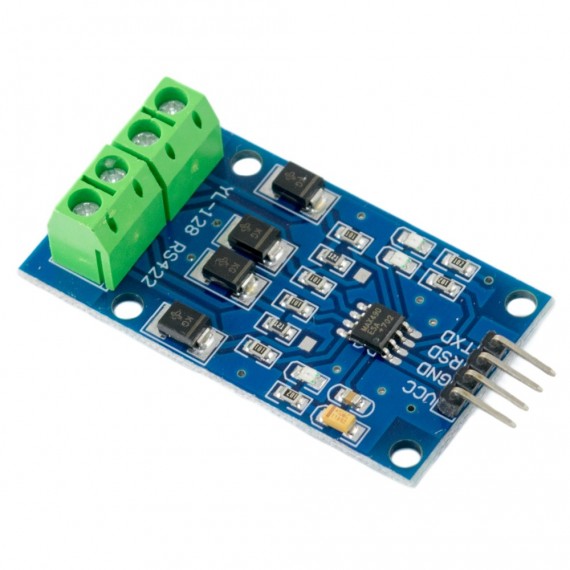

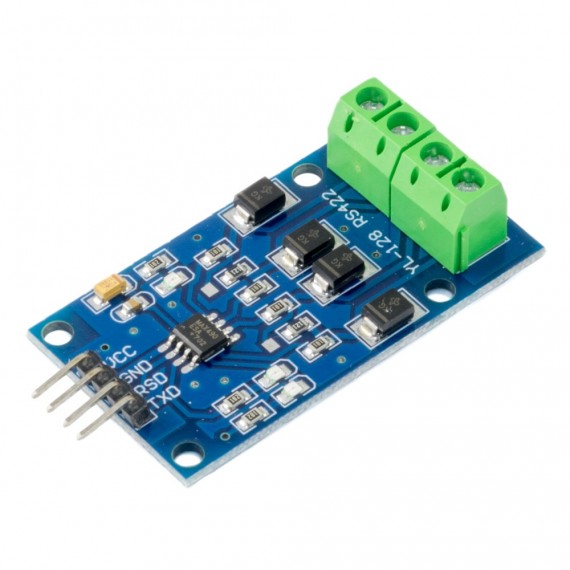

Módulo MAX490 Conversor RS422 a Serial TTL

#SKU: 000643

Permite implementar Comunicación Serial de larga distancia(hasta 1500m) con alta tolerancia a ruidos.

Lee masShow less
S/ 15,00
En stock
A lista de deseos
Descripción

INFO

El Módulo MAX490 RS422 a Serial TTL se sobrepone a las limitaciones de distancia en una comunicación serial TTL entre dos dispositivos(max. 10m.), basado en el chip Maxim MAX490 para convertir las señales de Serial al protocolo RS-422 y viceversa. Soporta una distancia máxima de 1500 metros, mediante 4 cables: 2 para transmisión y 2 para recepción, se puede utilizar cable UTP Cat5/6 para el cableado.

El protocolo RS-422 se creó como una solución para las limitaciones de distancia del RS-232. El protocolo es full-duplex pero solo soporta un dispositivo emisor en cada extremo del bus. En caso de necesitar conectar más dispositivos se recomienda utilizar el protocolo RS-485, como el usado por el módulo MAX485

Para hacer una comunicación serial entre dos controladores como Arduino se puede usar un módulo en cada extremo, la conexión entre cada módulo debe ser con dos pares de cables trenzados. La conexión entre los módulos será: Y-A, Z-B, A-Y, y B-Z.


ESPECIFICACIONES TÉCNICAS

  • Voltaje de operación: 5VDC
  • Chip principal: MAX490
  • Interfaz microcontrolador Serial UART TTL
  • Protocolo RS422
  • Tipo de Comunicación: Full-Duplex
  • Longitud máx: 1500 metros
  • Velocidad máxima de 2.5 Mbps
  • Emisores máximos: 1, Receptores máximos: 32
  • Dimensiones: 32.5*50.2*13.8 mm
