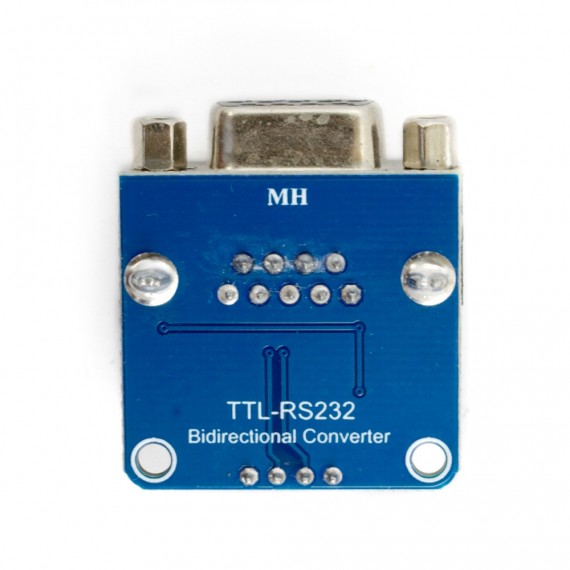

Módulo MAX3232 Conversor RS232 a Serial TTL

#SKU: 000102

Módulo Conversor RS232 a TTL, ideal para realizar comunicación entre microcontrolador y PC por el puerto Serial RS232(COM).

Lee masShow less
S/ 10,00
Últimas unidades en stock
A lista de deseos
Descripción

INFO

Módulo MAX3232 Conversor RS232 a Serial TTL permite comunicar un microcontrolador con una computadora por el puerto Serial RS232(COM) y así realizar adquisición de datos, control de procesos, debugging. El módulo soluciona el problema de la diferencia de voltajes entre el puerto serial RS232 (+-12V) y el microcontrolador TTL (3.3V/5V), encargándose de convertir los niveles de voltaje bidireccionalmente y de forma "transparente" para el programador. Diseñado para trabajar en modo de comunicación Full-Duplex (envío y recepción simultáneamente).

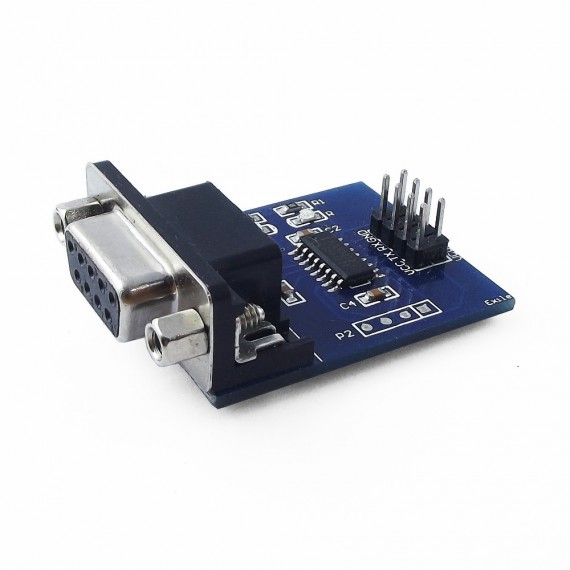

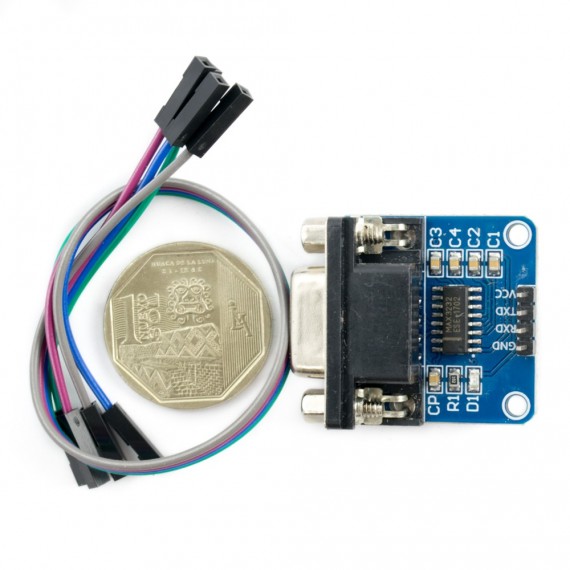

El módulo posee un conector para la PC de tipo DB9 hembra (tipo DCE o slave/esclavo) por lo que permite la conexión directa al puerto COM de la PC(D9 macho) o mediante un cable serial directo. No utilizar cable serial cruzado (tipo null-modem). La conexión al microcontrolador(Arduino/PIC/ESP8266) es mediante headers macho, por lo que necesitaremos cable dupont hembra-macho para Arduino Uno por ejemplo. La serigrafía indicada en el módulo TX/RX va conectado de forma directa a los pines del mismo nombre en el microcontrolador/Arduino.


ESPECIFICACIONES TÉCNICAS

  • Chip: MAX3232 Maxim
  • Voltaje de alimentación(VCC): 3V - 5.5V DC
  • Voltaje lógico Serial TTL: 0V-VCC (3.3V/5V)
  • Comunicación: Serial
  • Conector PC-RS232: DB9 hembra
  • Velocidad de Transmisión: 120 Kbps (máx)

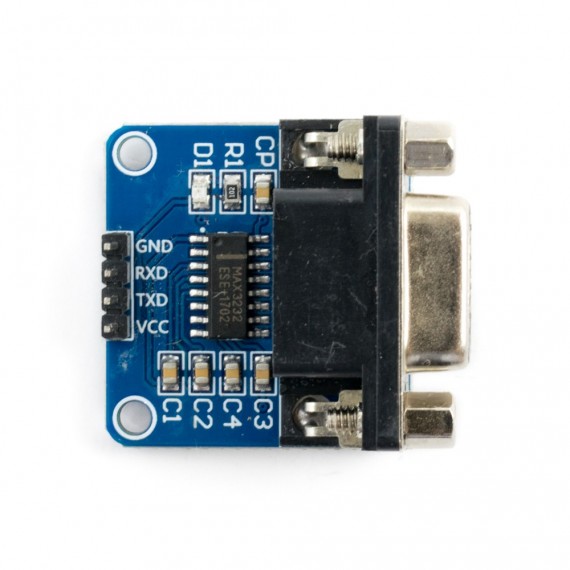

  • Pines(TTL): TX, RX, VCC, GND
  • Dimensiones: 32*30 mm

CONEXIÓN

MAX3232-----Arduino
  • GND----------GND
  • RXD----------RX(PIN 0)
  • TXD----------TX(PIN 1)
  • VCC---------VCC(3.3V/5V, el voltaje lógico será el mismo de VCC)

Lee masShow less
