Conversor de nivel lógico 4CH 5V/3.3V

INFO

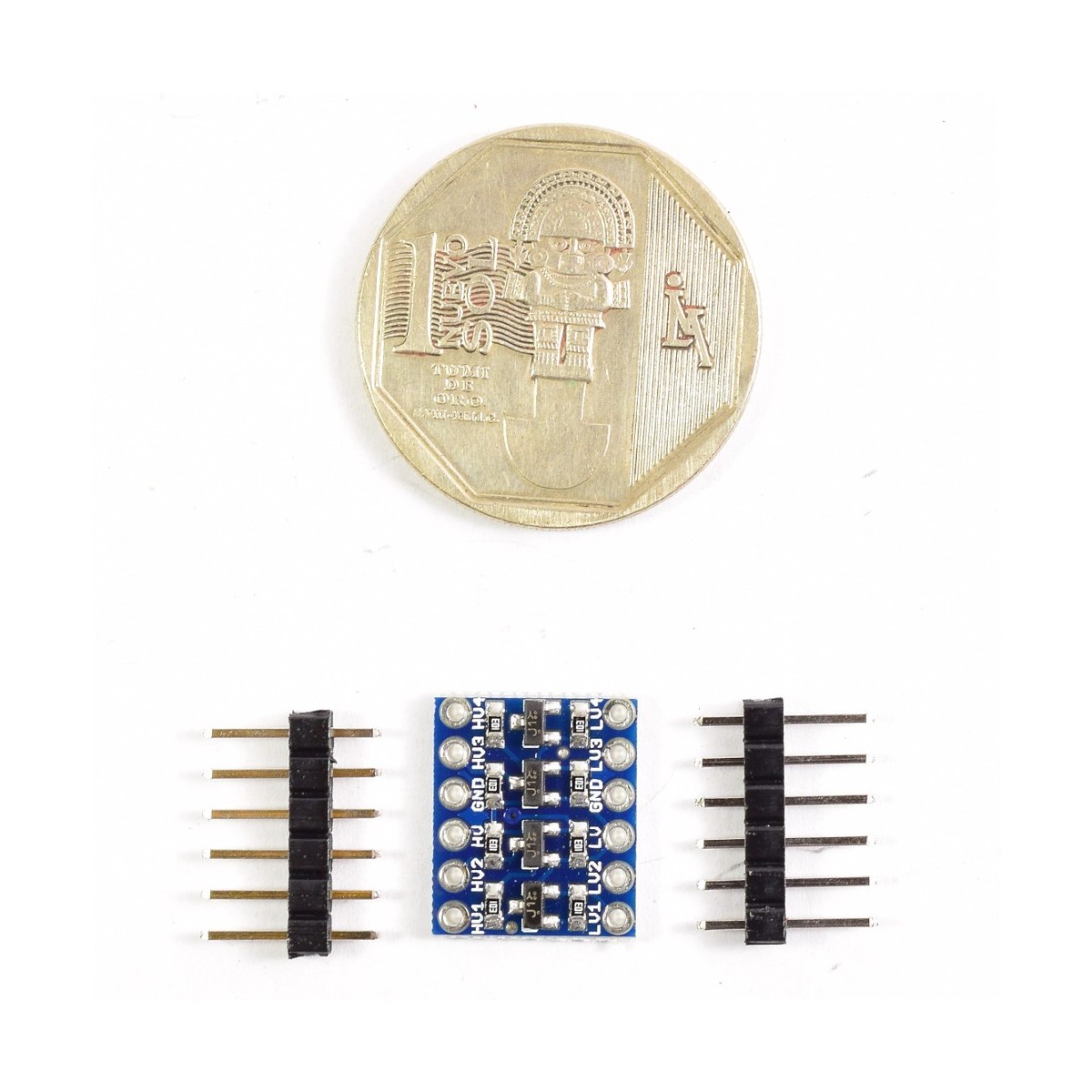

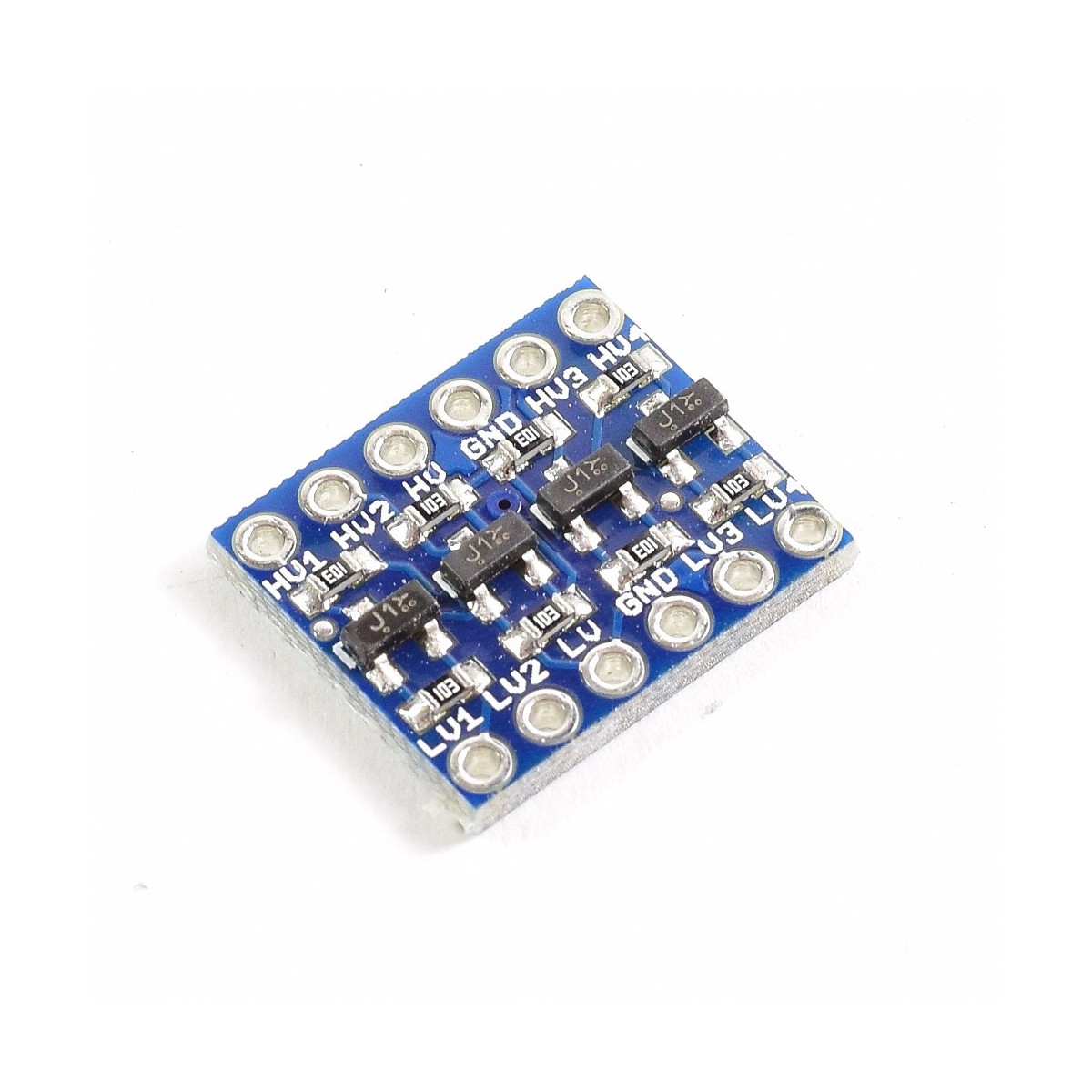

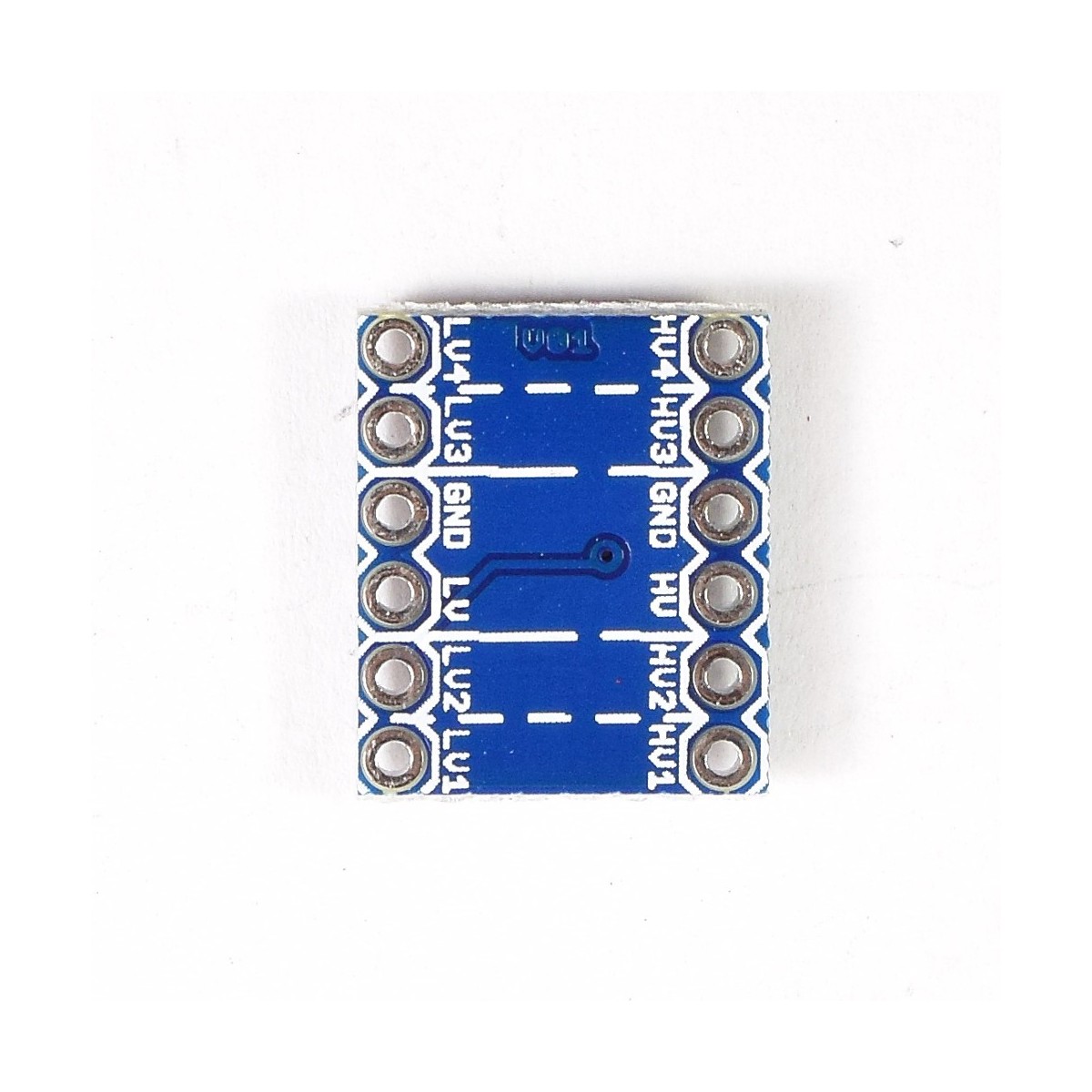

Conectar un dispositivo con I/O(E/S) de 3.3V a uno de 5V no siempre es una tarea sencilla. Este pequeño conversor permite convertir dichos niveles lógicos, ya sea de 3.3V a 5V o a la inversa (5V a 3.3V), lo que permite adaptar las señales SPI, I2C o cualquier señal digital. Los pines de la placa tienen un espaciado de 0.1" compatible para trabajo sobre un protoboard, permitiendo una rápida conexión. La placa necesita ser alimentada por los dos voltajes a convertir y sólo funciona con señales lógicas digitales (niveles altos y bajos), no cumple la función de conversor de voltaje como fuente de alimentación(en ese caso debemos utilizar un Conversor DC-DC). NO funciona con señales analógicas.

En caso de necesitar más canales de conversión, se recomienda utilizar el Conversor de nivel lógico bidirecional 8CH - TXS0108E que posee 8 canales.

ESPECIFICACIONES TÉCNICAS

• LV(Voltaje Bajo): 1.2V - 3.6V DC
• HV(Voltaje Alto): 1.65V - 5.5V DC
• El voltaje LV debe ser menor que el voltaje HV
• Taza de transf. datos (máx.): 60 Mbps
• Dimensiones:
• Peso:

DOCUMENTACIÓN

• Datasheet Mosfet BSS138
• Esquemático
• Tutorial
