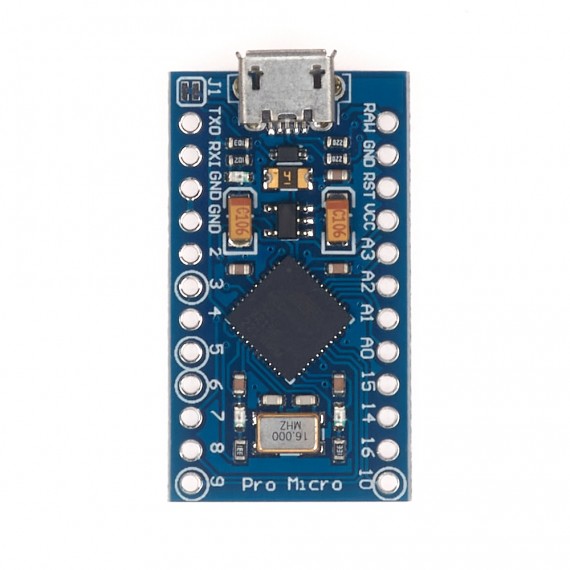

Arduboard Pro Micro 32U4

INFO

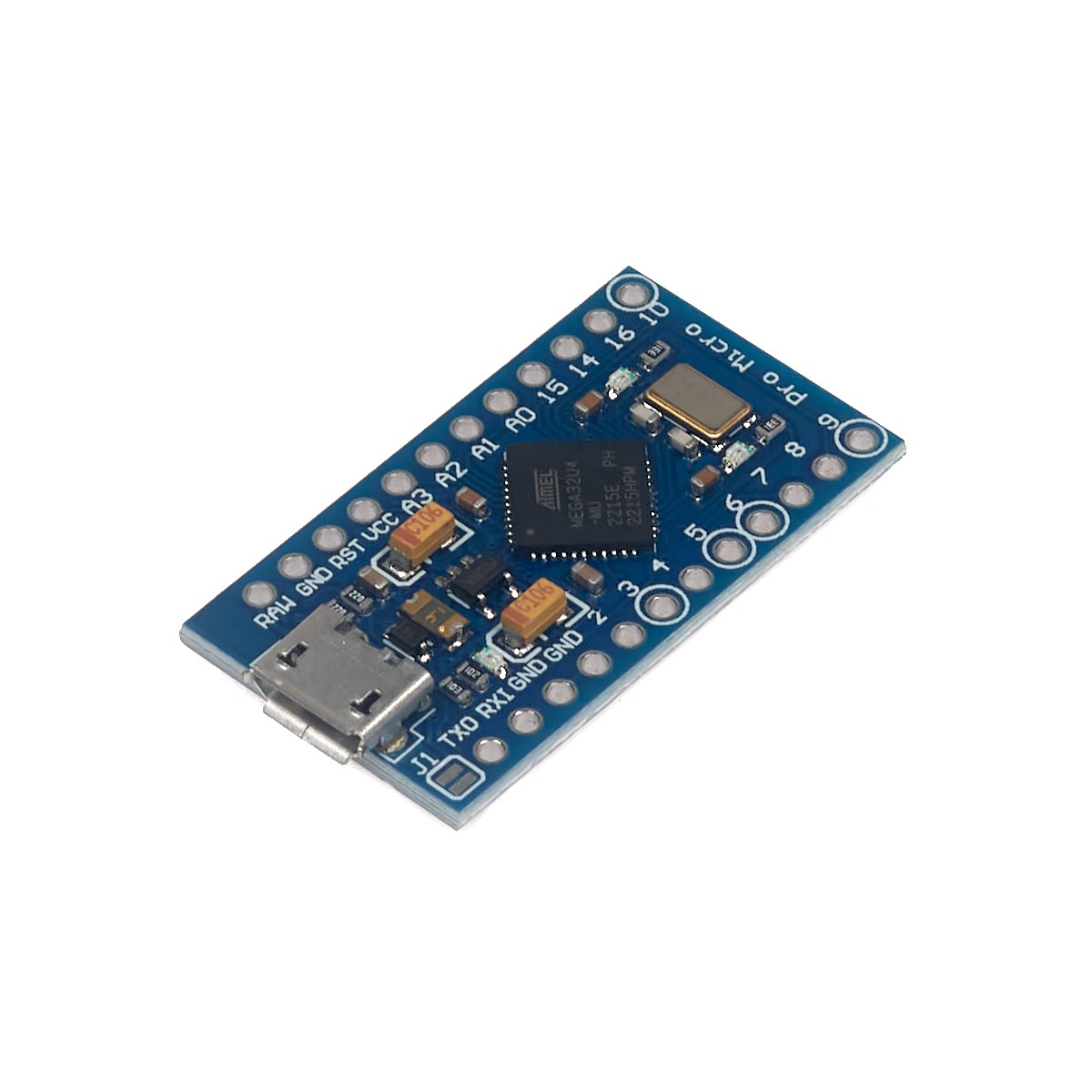

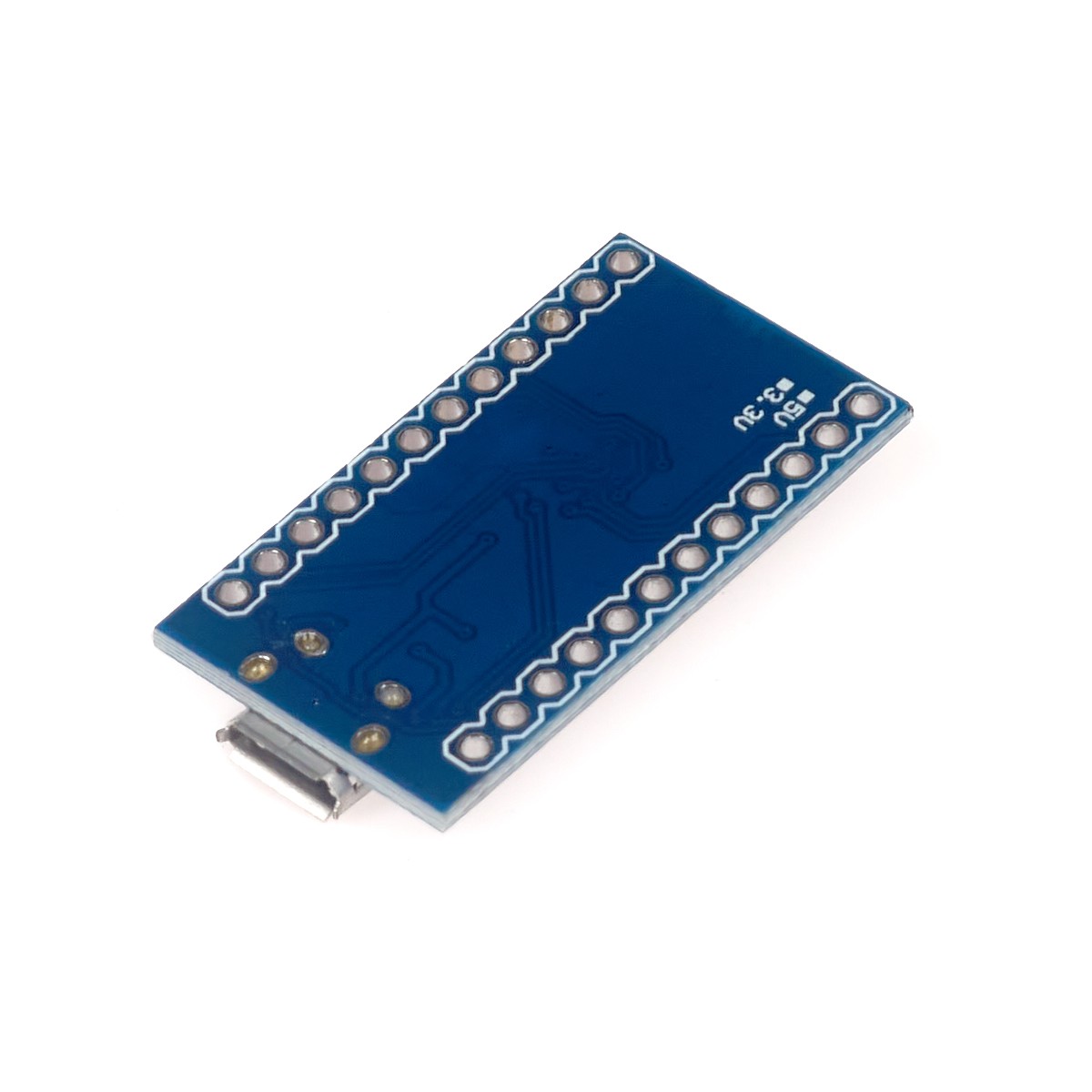

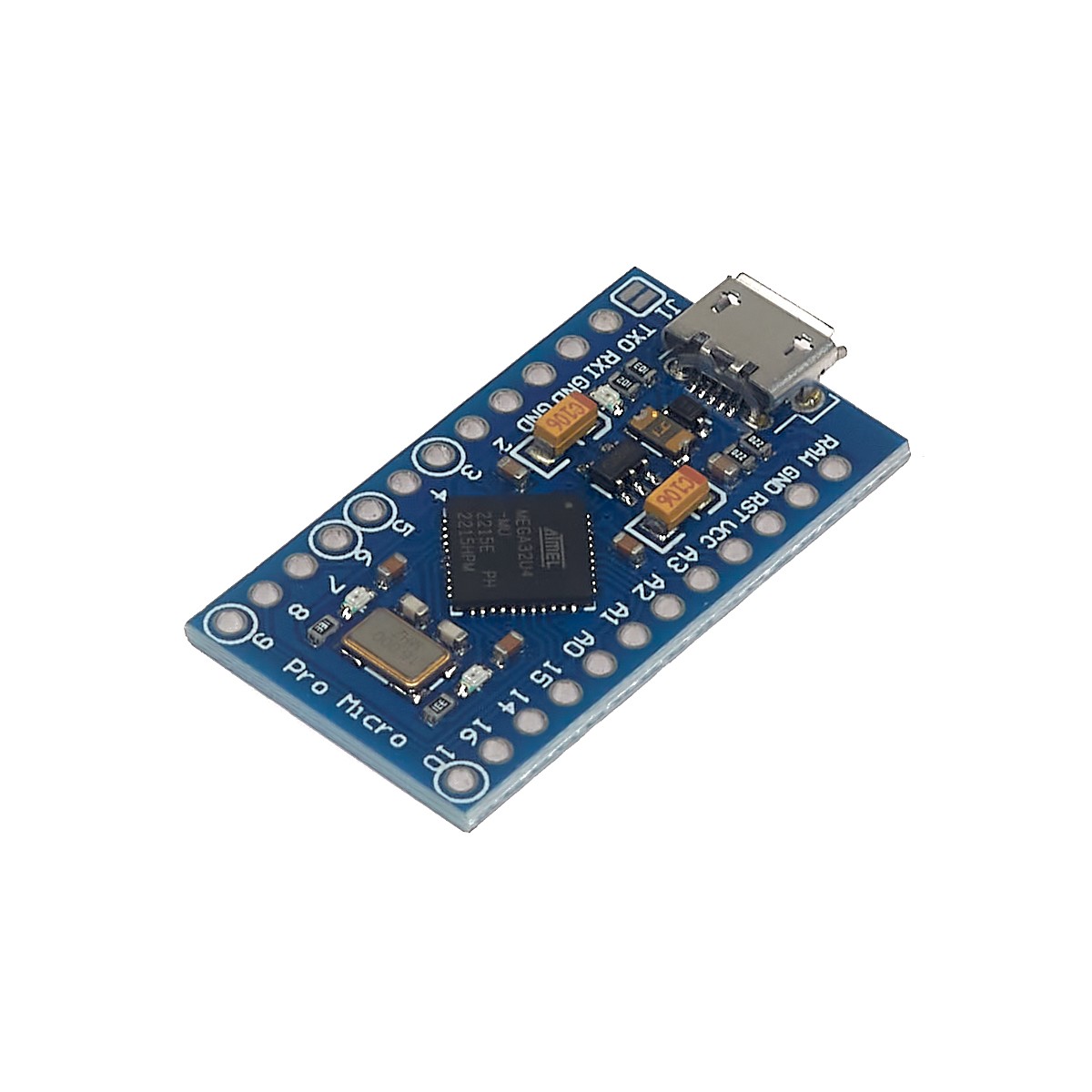

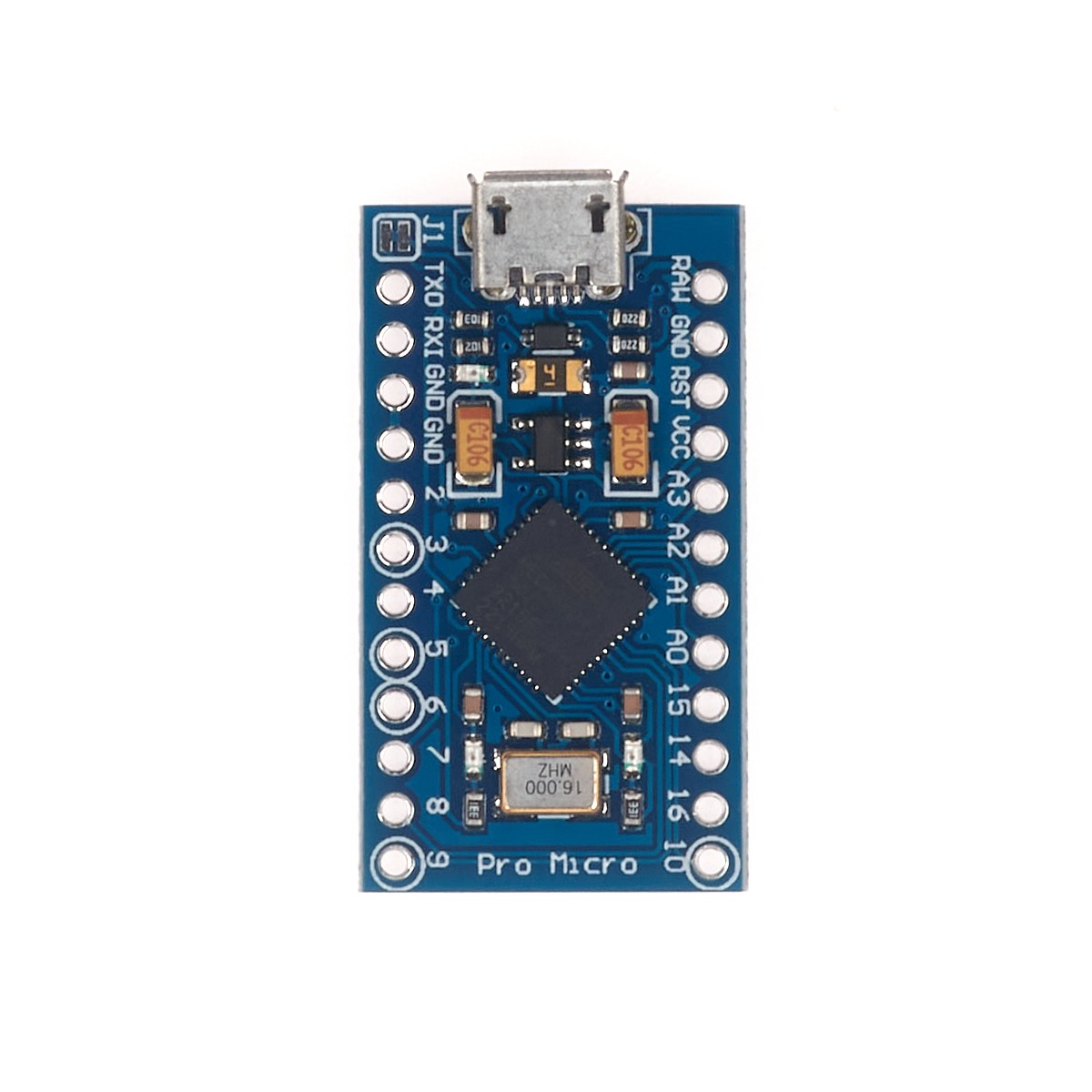

Pro Micro 32u4 es una pequeña y completa placa basada en el ATmega32U4, el mismo microcontrolador del Arduino Leonardo. El Arduino Pro Micro ha sido especialmente diseñado para trabajar en Protoboard. Tiene la misma funcionalidad que el Arduino Leonardo, pero con una presentación diferente. No posee conector para alimentación externa, y funciona con un cable micro USB.

El microcontrolador Atmega32U4 posee conexión USB por lo que no necesita de un chip adicional(Conversor USB-Serial), además de poder trabajar como teclado, mouse, etc.

Arduboard es una familia de tarjetas con diseños compatibles con Arduino, No fabricados por Arduino INC, pero cumple con el diseño open-source original.

ESPECIFICACIONES TÉCNICAS

• Microcontrolador: ATmega32U4 (8-bit)
• Conector USB: Micro-USB
• Voltaje de Operación: 5V DC (nivel lógico)
• Voltaje de Alimentación(VCC): 7V - 12V DC
• Pines digitales I/O: 12 (5 PWM)
• Entradas analógicas: 4 (ADC 10-bit)
• Corriente DC por Pin I/O: 40 mA (máx.)
• Memoria FLASH: 32KB (2KB usados por el Bootloader)
• Memoria SRAM: 2.5KB
• Memoria EEPROM: 1KB
• Frecuencia de Reloj: 16 MHz

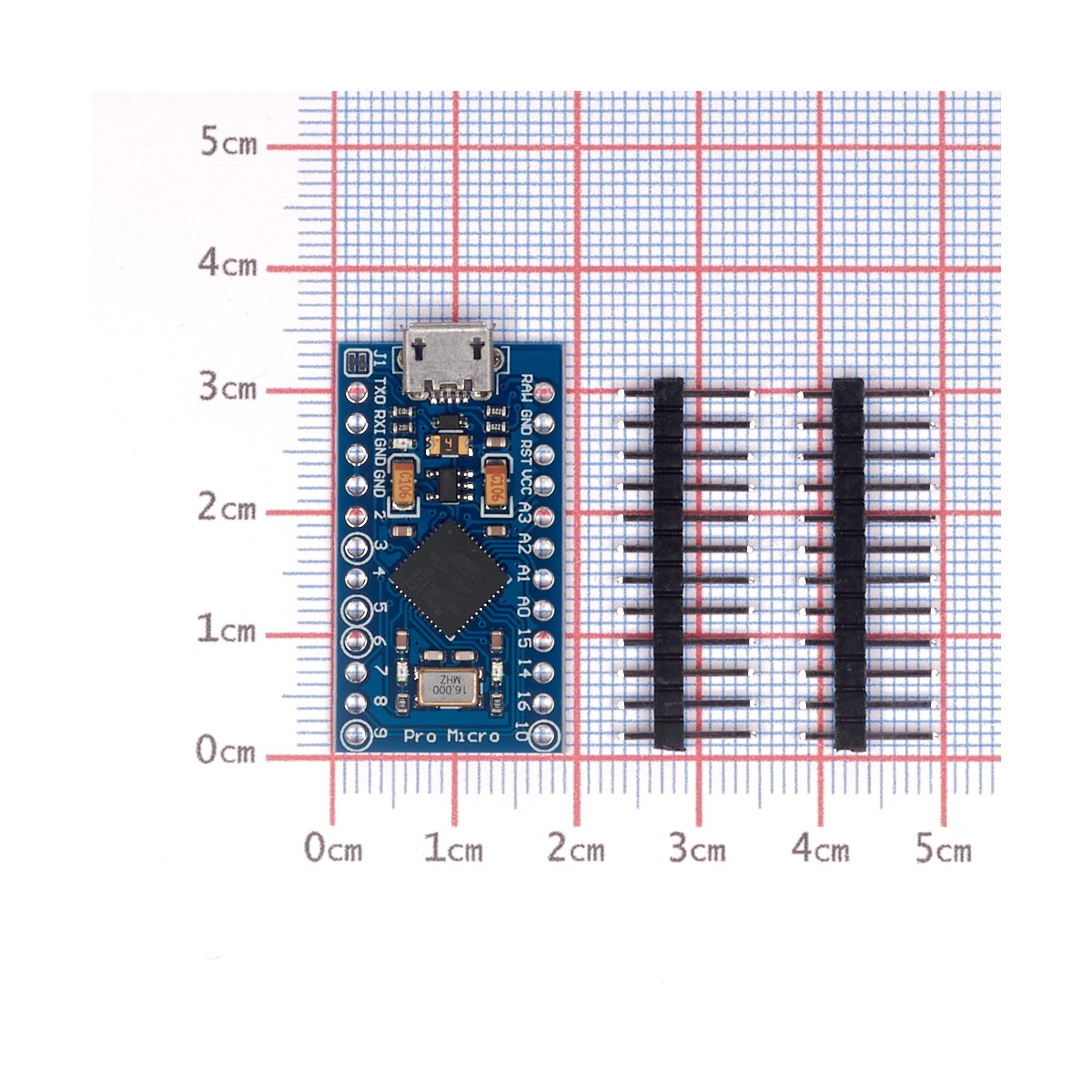

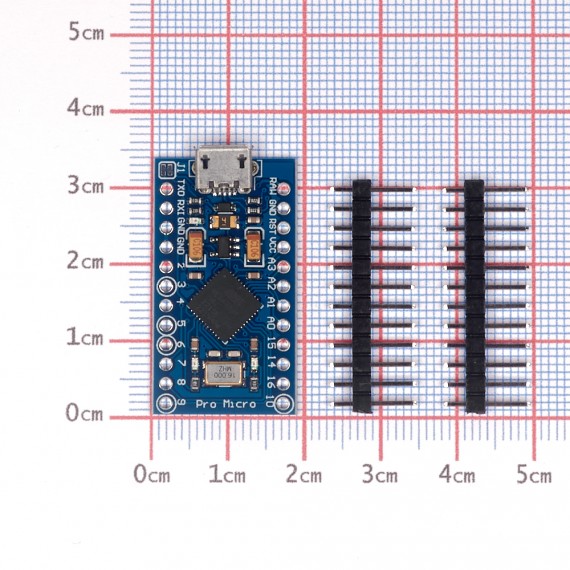

• Dimensiones: 32.02*17.78 mm

FUNCIONALIDADES PRINCIPALES

• RESET automático al descargar el programa
• LED Power: indica el encendido
• LED (TX) y Led (RX)
• Regulador de voltaje integrado en placa
• Conector micro USB para programación y comunicación serie integrado en placa
• Pines con espaciado de 0.1” DIP para insertarlo directamente sobre una protoboard
• Bootloader integrado que permite programarlo con el entorno de desarrollo Arduino sin necesidad de un programador externo
• NO cuenta con pulsador de Reset
