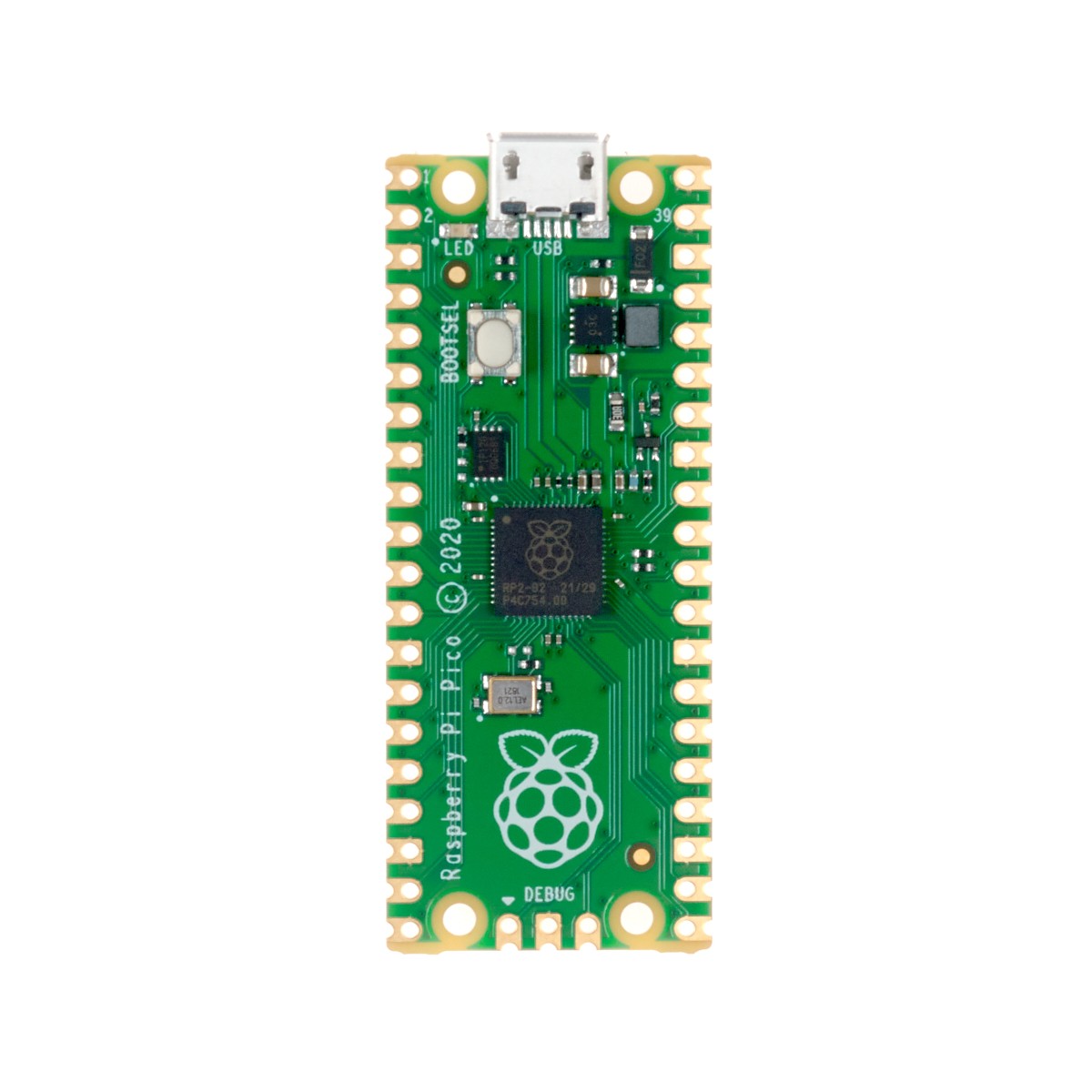

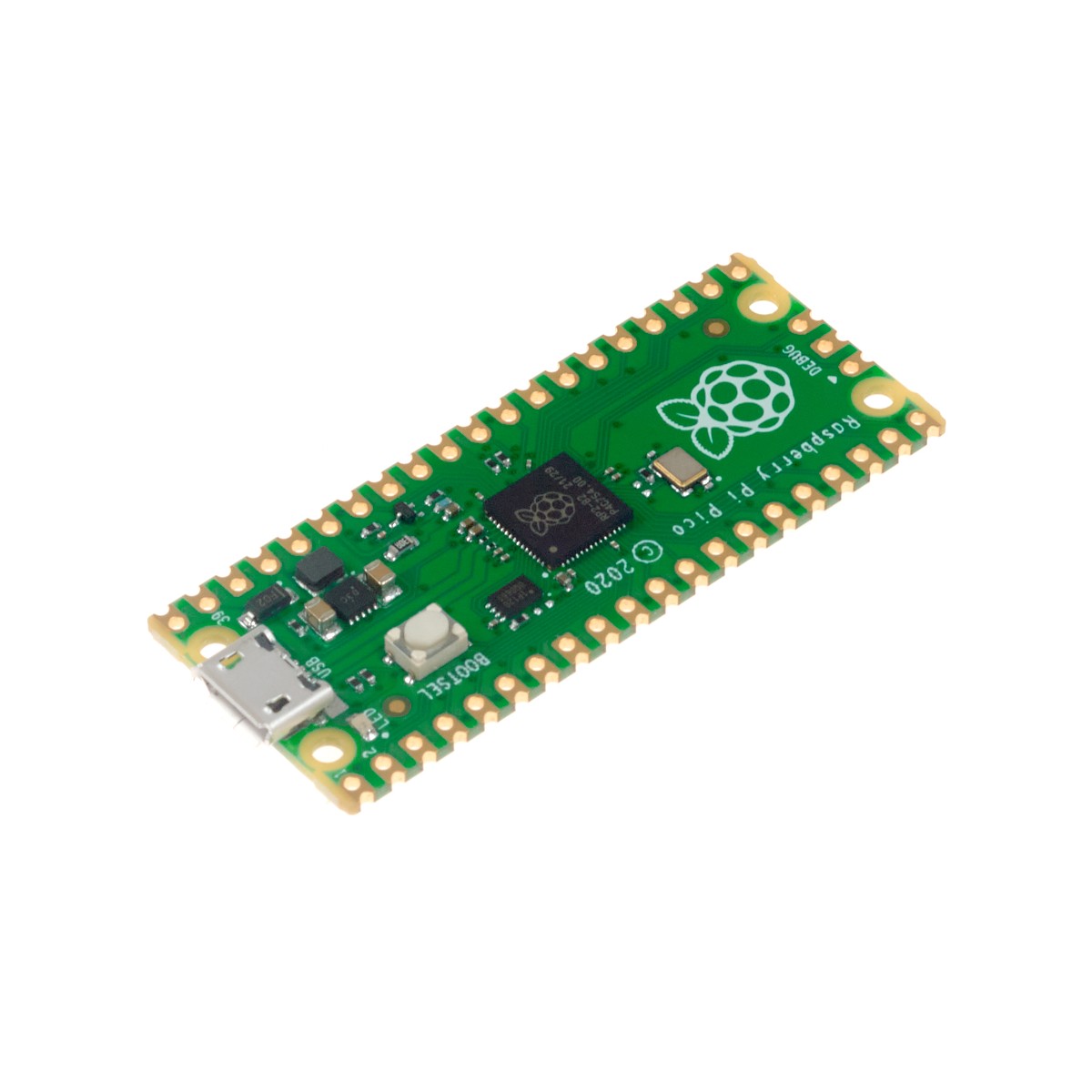

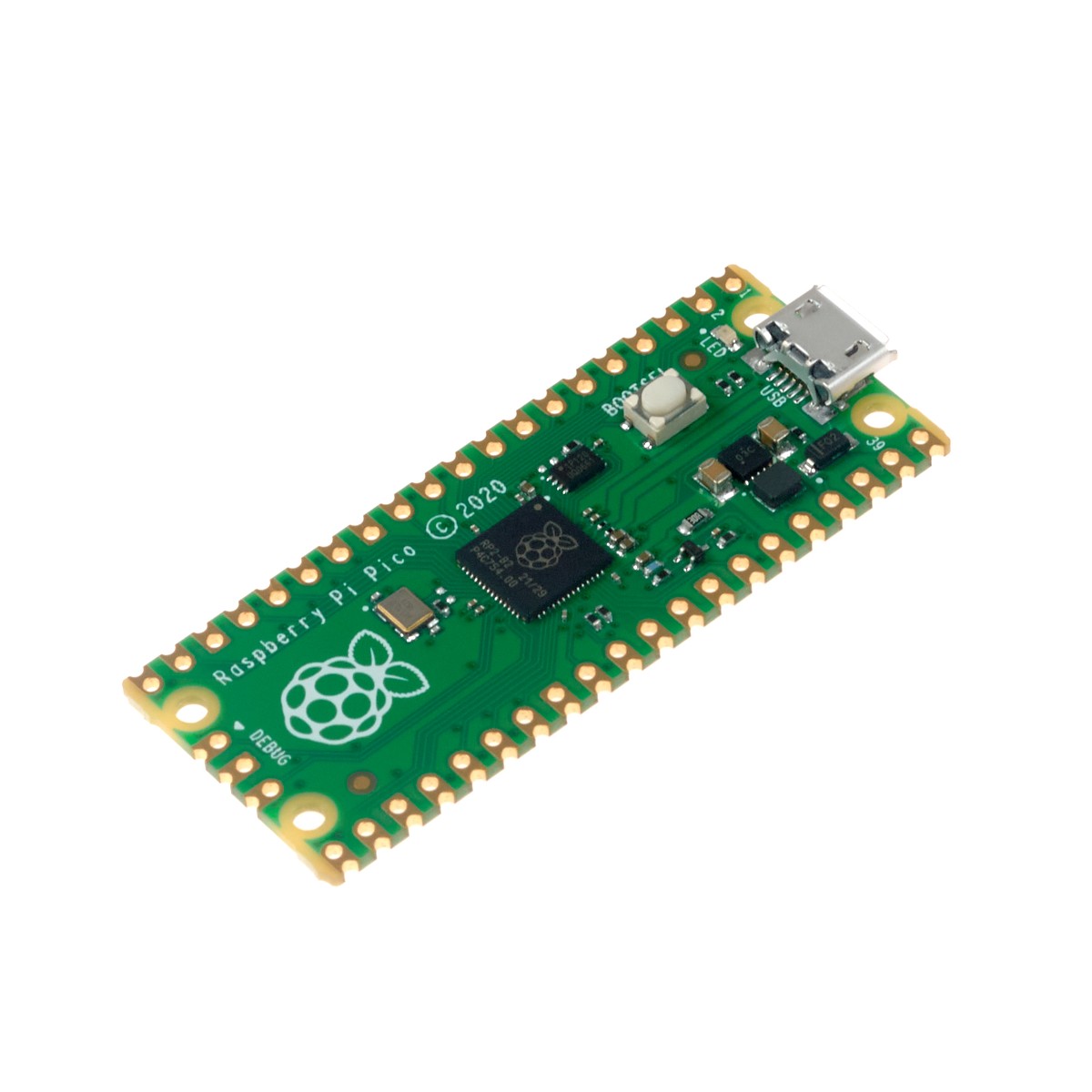

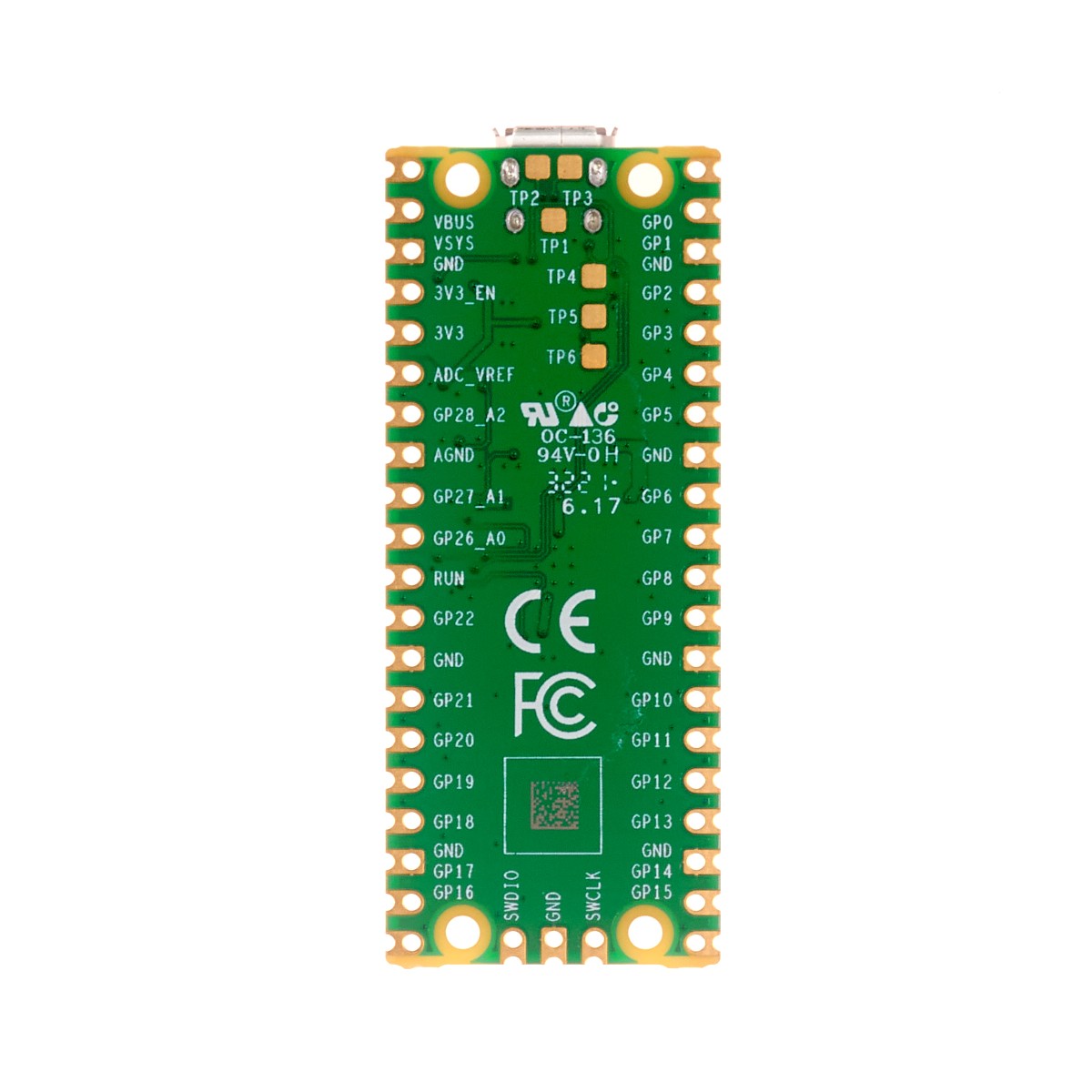

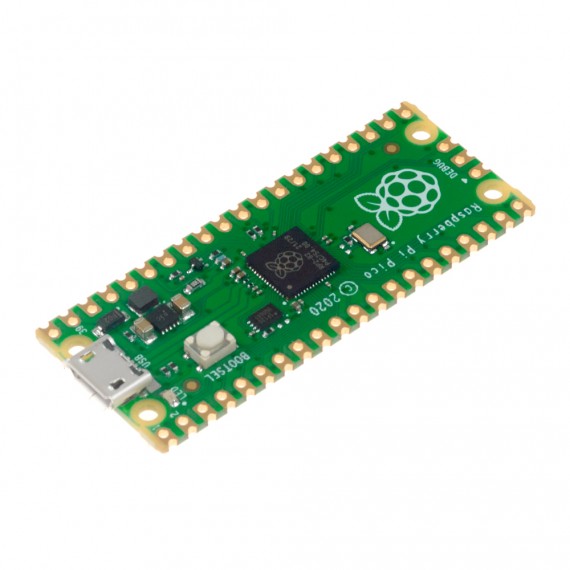

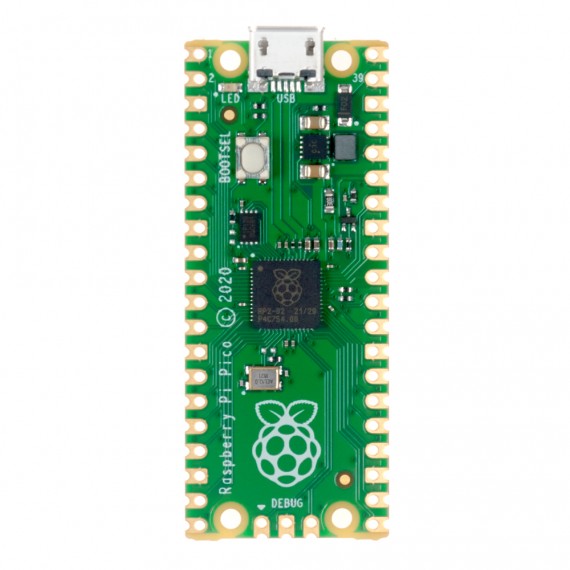

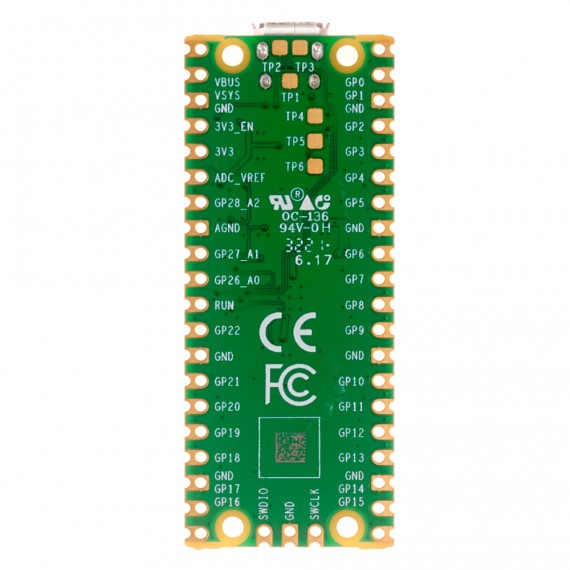

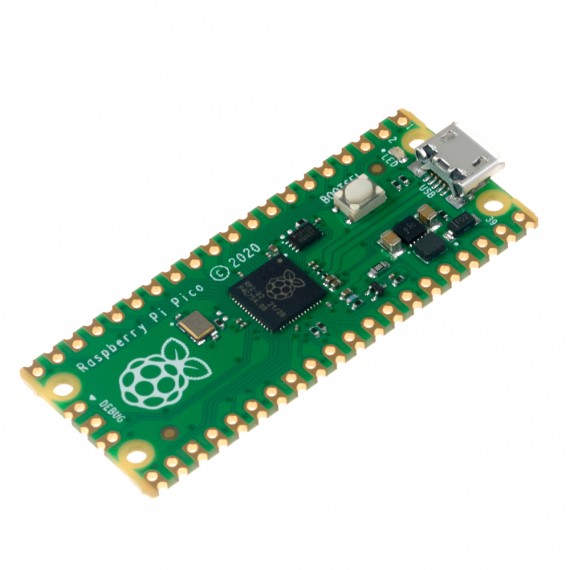

Raspberry Pi PICO

INFO

Raspberry Pi PICO es la nueva tarjeta de desarrollo de microcontrolador de Raspberry Pi, a diferencia de las tarjetas Raspberry Pi que son computadoras monoplaca (SBC), la tarjeta PI PICO está basada en un microcontrolador, comportándose como una plataforma de desarrollo de proyectos en electrónica y robótica similar a Arduino/Arduboard, Teensy, NodeMCU entre otras plataformas. Raspberry Pi Pico está basada en el microcontrolador RP2040, chip diseñado por Raspberry Pi en el Reino Unido(UK) con el objetivo de ser una plataforma de desarrollo muy flexible y de bajo costo. El microcontrolador RP2040 cuenta con un procesador ARM Cortex-M0+ de doble núcleo con 264KB de RAM interna y soporte para hasta 16MB de memoria Flash fuera del chip. Una amplia gama de opciones de E/S que incluye UART, I2C, SPI y únicamente E/S programables (PIO).

Raspberry Pi PICO está diseñada tanto para poder trabajar en protoboard; soldando headers macho, o para soldar directamente en una tarjeta a través de sus los pines castellated holes. Puede  alimentarse directamente por el puerto micro-USB o utilizando una fuente externa de 1.8V a 5.5V pues integrada una fuente de alimentación conmutada buck-boost que permite generar lo 3.3 V. Los pines de entradas/salidas (GP) trabajan a 3.3V por lo que para conexión a sistemas de 5V es necesario utilizar conversores de nivel como: Conversor de nivel 3.3-5V 4CH o Conversor de nivel bidireccional 8CH - TXS0108E. Posee conector USB tipo micro-USB, no incluye cable, el cable recomendado es es Cable USB-A a Micro-USB 180cm.

La plataforma Raspberry Pi PICO se puede programar tanto de MicroPython o C/C++, siendo la forma más sencilla de empezar a través de MicroPython. También es posible programar la PICO desde el IDE Arduino gracias a la comunidad  de usuarios de Arduino y RP2040, tan solo se necesita buscar y agregar "Arduino Mbed OS RP2040" desde le gestor de tarjetas del Arduino IDE.

ESPECIFICACIONES TÉCNICAS

• Voltaje de Operación: 3.3V DC
• Voltaje de Alimentación: ~1.8V a 5.5V DC
• Todos los pines analógicos y digitales son de 3.3V
• Microcontrolador: RP2040 con procesador 32-bit ARM Cortex M0+ de doble núcleo
• Frecuencia de Reloj: hasta 133MHz
• Memoria FLASH: 2MB
• Memoria SRAM: 264KB
• Puerto micro-USB para programación y alimentación
• Pines digitales E/S: 29
• Entradas Analógicas (ADC):  4 (12 bit)
• Salidas PWM: Max 16 sobre cualquier Pin digital
• Puertos UART: 2
• Puertos I2C: 2
• Puertos SPI: 2
• Máquinas de estado: 8 PIO
• Sensor de temperatura interno
• Reloj en tiempo real interno (RTC)

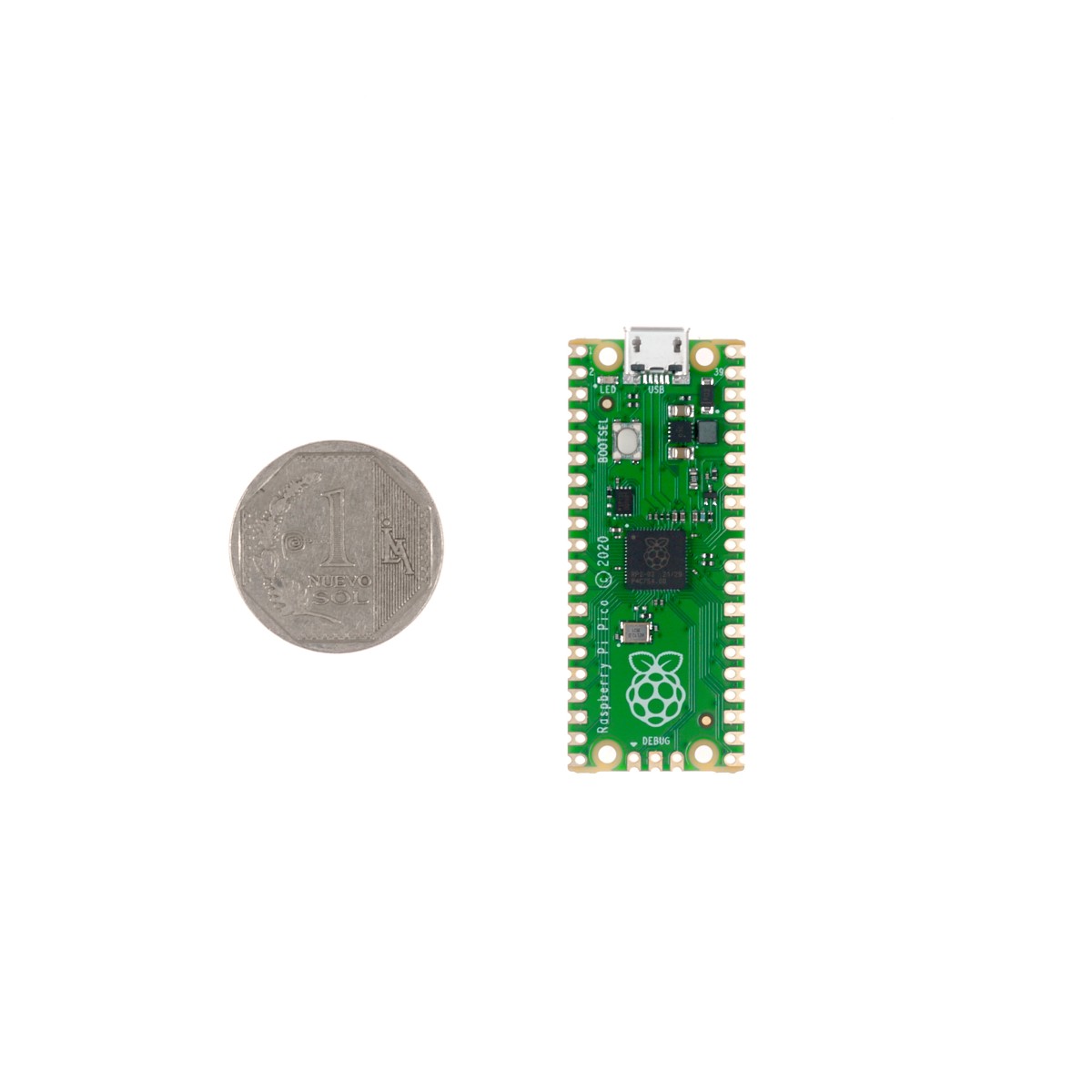

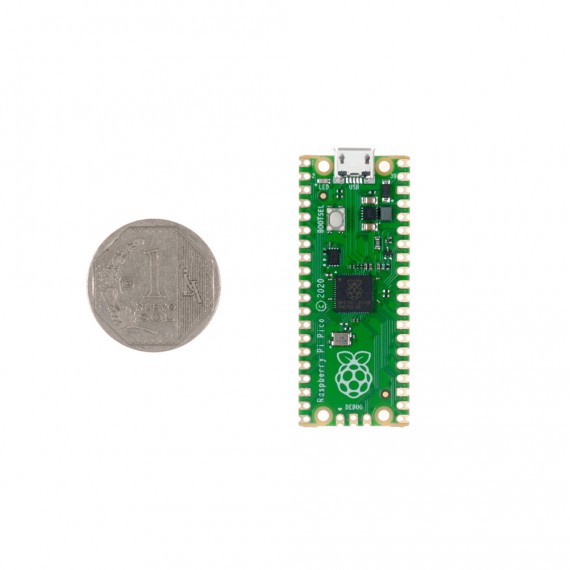

• Dimensiones: 51*21 mm
• Peso:
