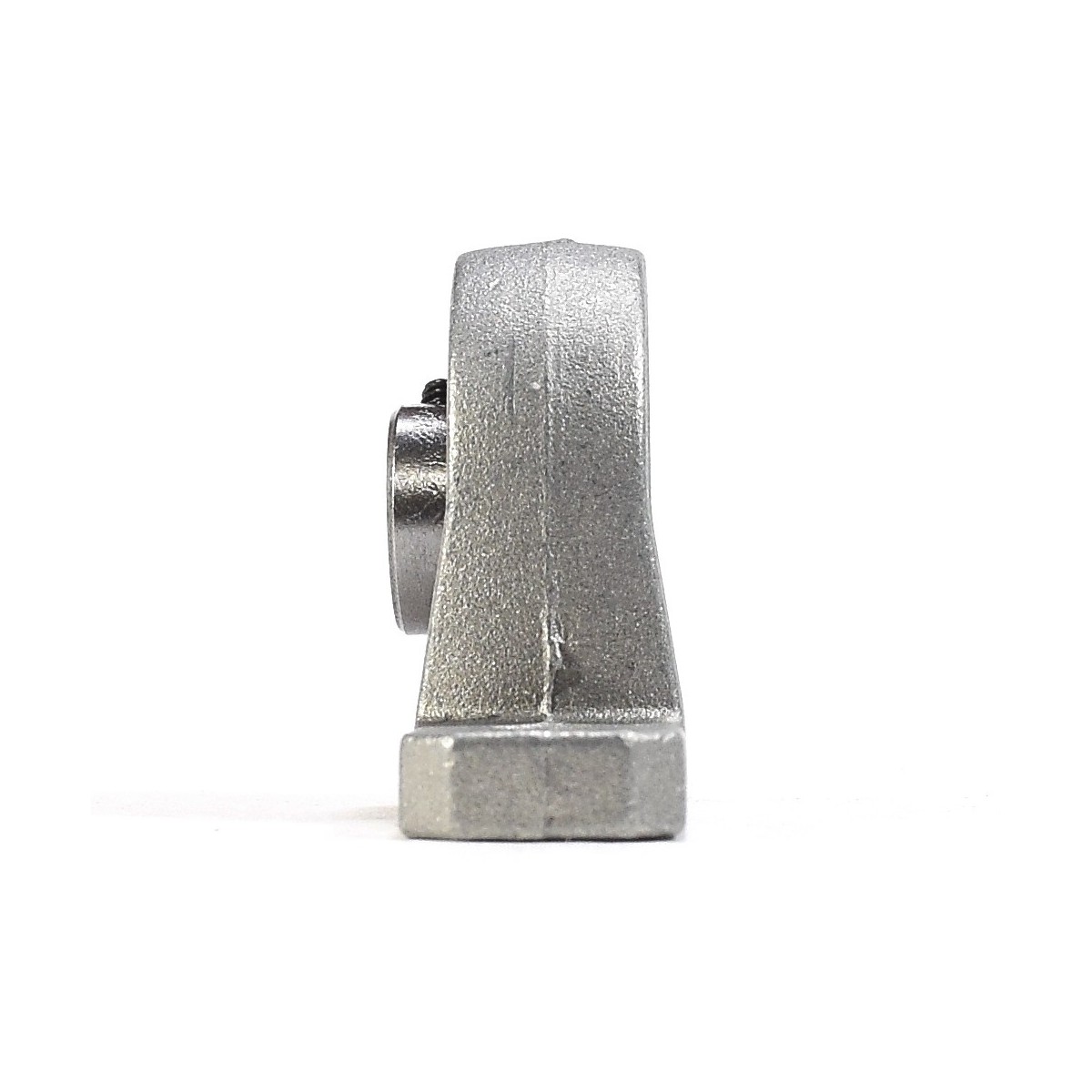

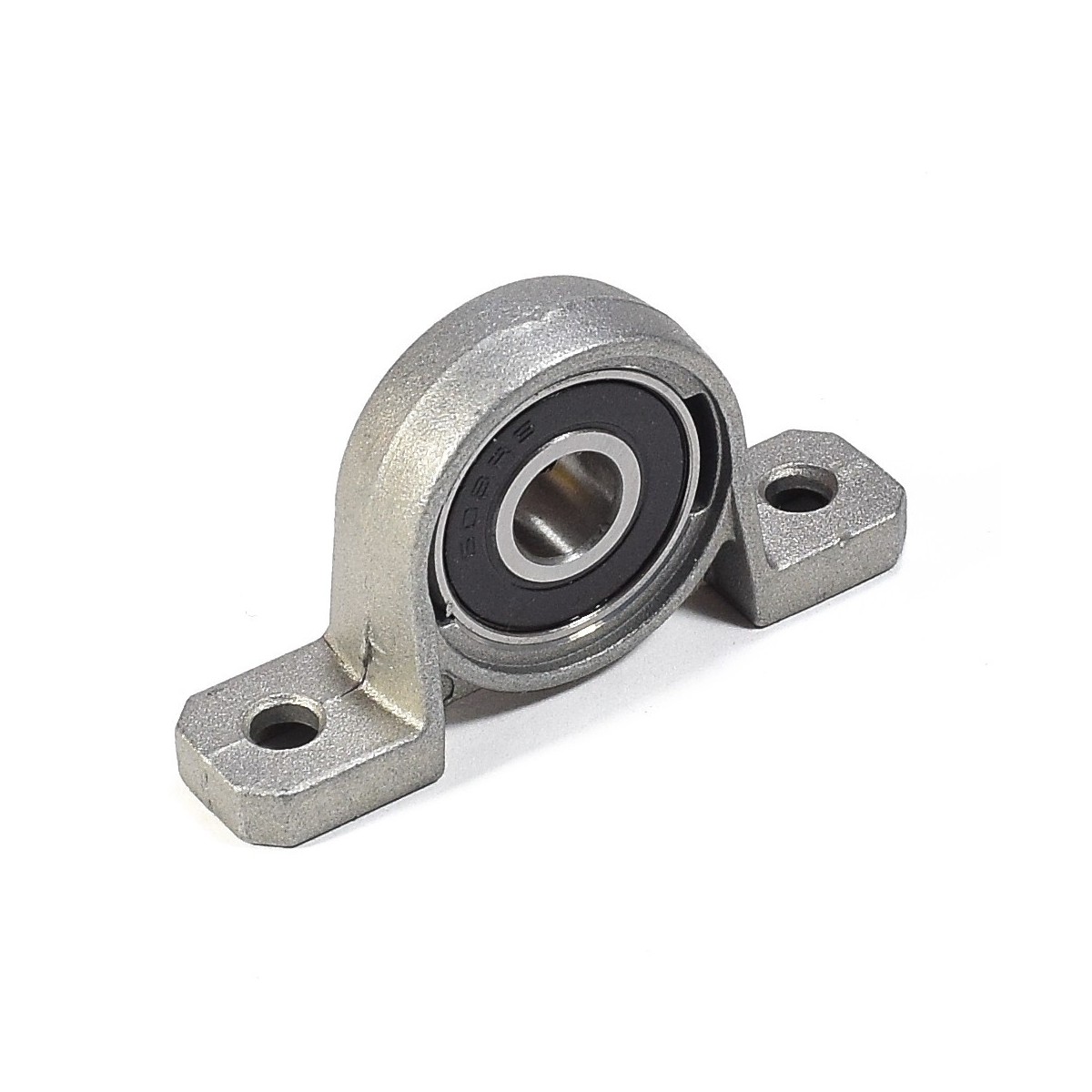

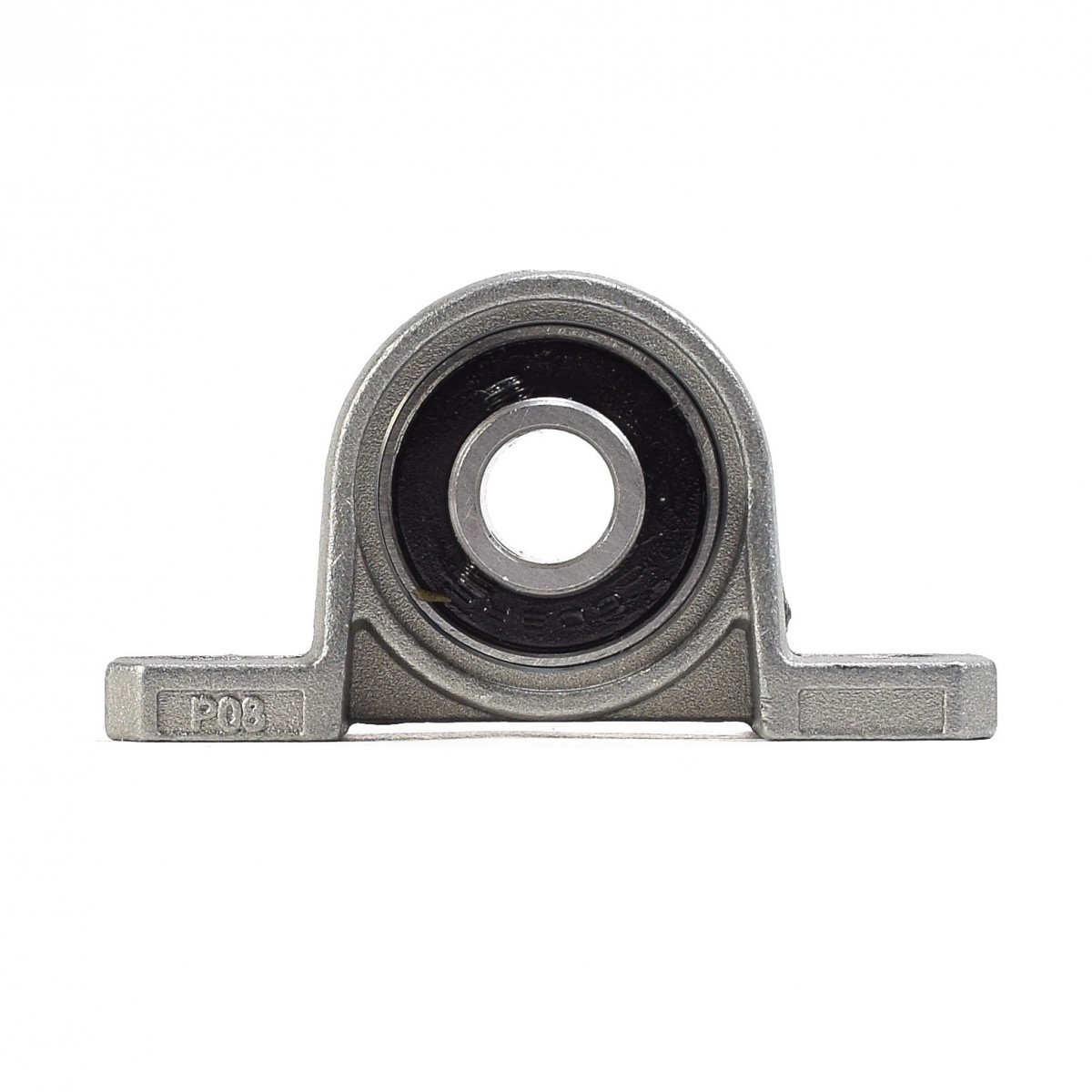

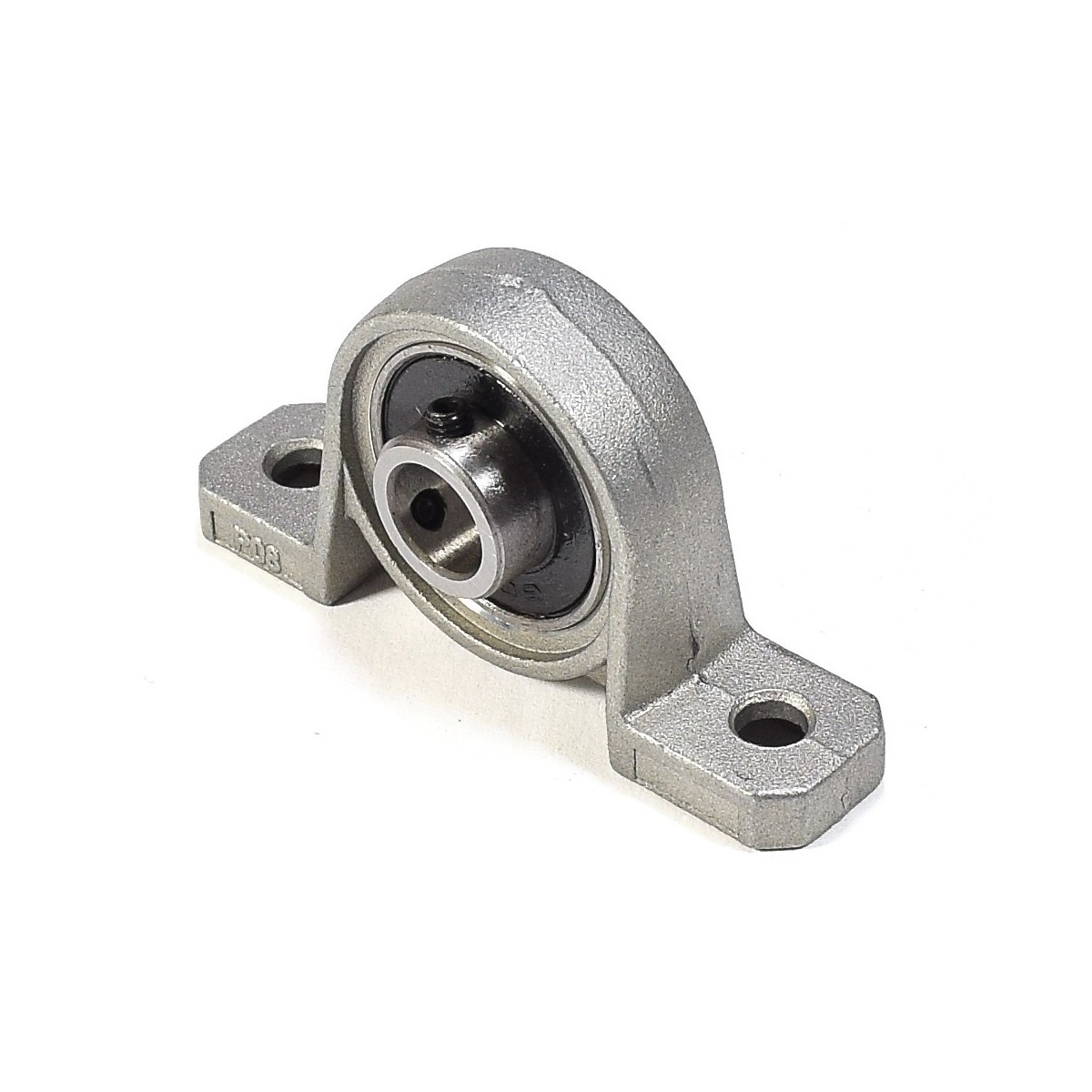

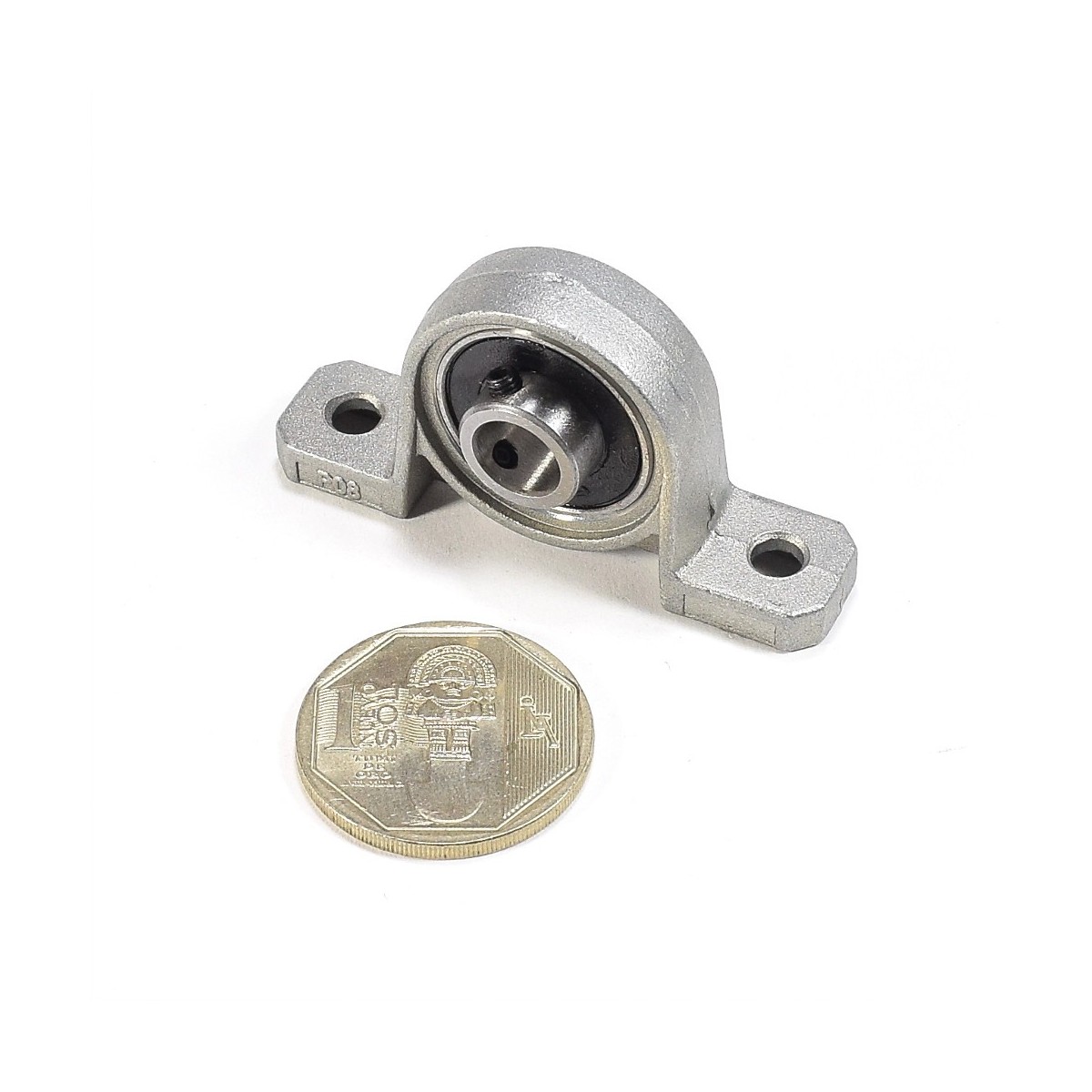

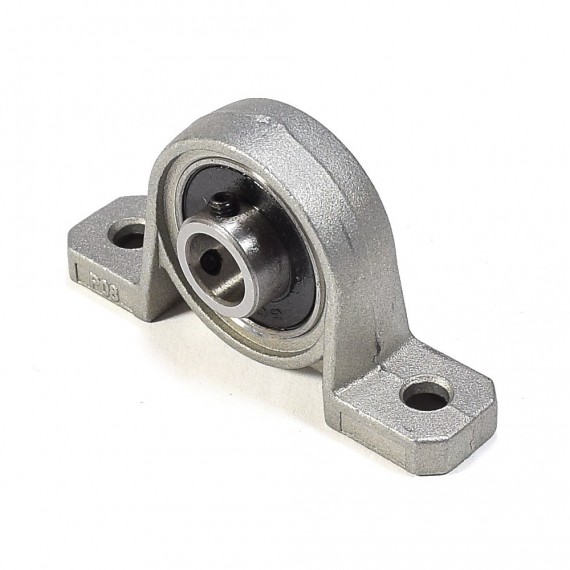

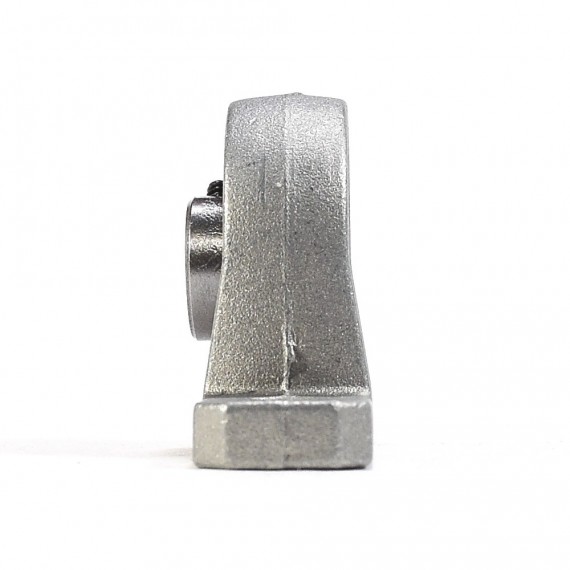

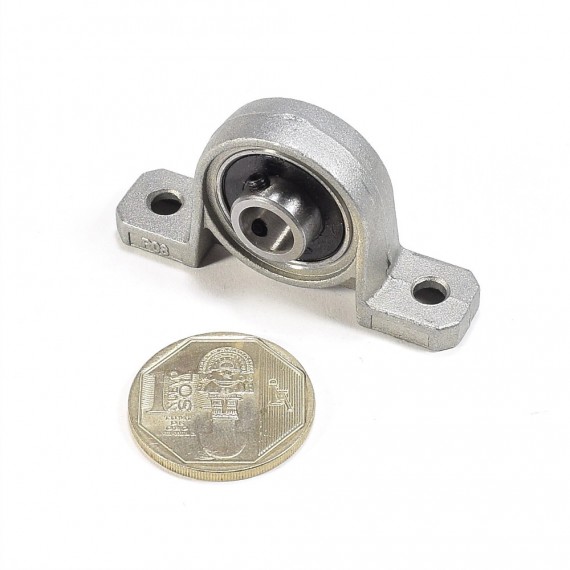

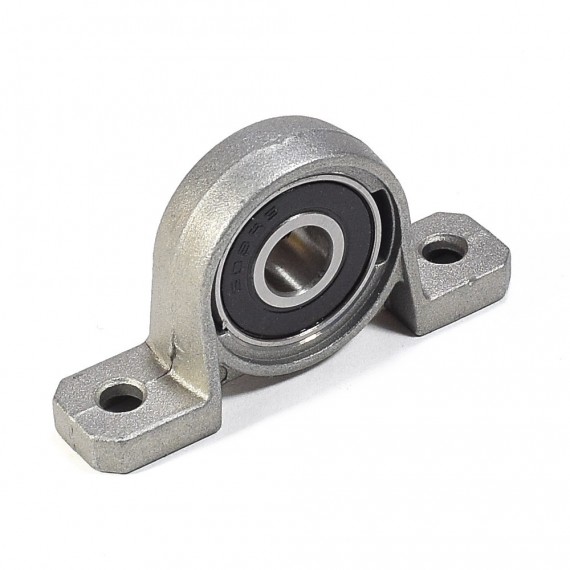

Chumacera D8mm KP08

INFO

Chumacera para ejes de 8mm de diámetro, diseñada para Montaje vertical o también llamado de piso, de carcasa de Aleación de Zinc fundido. Compatible mecánicamente ejes de 8mm de diámetro como: Tornillos de potencia D8mm y con Guía lineales circulares de D8mm.

La chumacera KP08 es de auto-alineación, permite ajustar o reemplazar el eje/tornillo de potencia fácilmente. Posee con 2 agujeros para su montaje a una superficie plana con tornillos M4, no se incluyen los tornillos M4 pues la longitud del tornillo de montaje dependerá del espesor de la superficie donde se instale la chumacera.

ESPECIFICACIONES TÉCNICAS

• Rodamiento de bolas
• Diámetro interior: 8mm
• Material carcasa: Aleación de Zinc
• Orificios para tornillos de sujeción: M4
• Cuenta con dos prisioneros para fijar Tornillo o Flecha
• Medida de llave hexagonal para prisioneros 1.5mm
• No se incluye llave Allen
• Dimensiones: 55.0*28.5*14.5 mm
• Peso: 30 gramos

LINKS

• Dibujo en Grabcad (.step)
