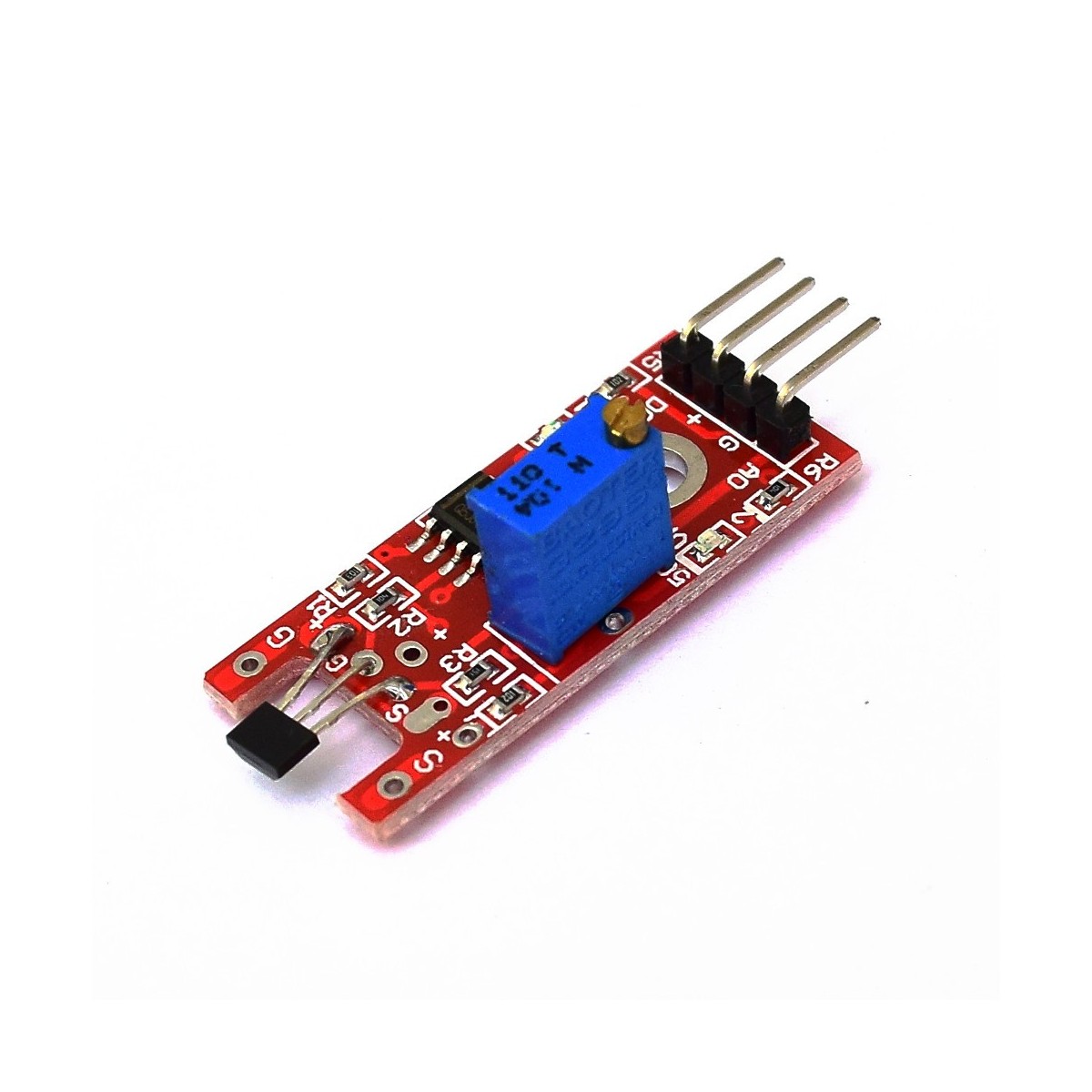

Módulo Sensor de efecto Hall SS49E

#SKU: 000232

Sensor de Efecto Hall con salida lineal proporcional a los cambios en el flujo magnético. Ideal para aplicaciones de detección de movimiento, sensor de proximidad o sensor de movimiento en los dientes de los piñones.

Lee masShow less
S/ 8,00
Agotado
Notificarme cuando esté disponible
A lista de deseos
Descripción

INFO

El módulo Sensor de efecto Hall SS49E permite medir la intensidad de campos magnéticos basándose en el principio del efecto hall. El módulo posee una salida analógica y una digital. La salida analógica es de tipo lineal proporcional: desde 1V para -1000 Gauss hasta 4V para 1000 Gauss, en caso de no existir un campo magnético el voltaje de salida será 2.5V. La salida digital es la salida de un opamp en modo comparador con un umbral (threshold) regulable por un potenciómetro en placa.

El sensor SS49E puede ser utilizado en diversas aplicaciones como: Sensor de proximidad, final de carrera, Contador de RPM(con la ayuda de imanes adicionales unidos al eje), Medición de corriente en motores, Control de bombas de agua, Sensor de desplazamiento lineal/angular, lector de códigos magnéticos.


ESPECIFICACIONES TÉCNICAS

  • Voltaje de alimentación: 4.5V - 6V DC
  • Sensor: Honeywell SS49E
  • Sensitividad: 1.4 mV/Gauss
  • Salida Analógica (1V - 4V) y Digital TTL
  • Salida de bajo ruido
  • Empaque magnéticamente optimizado
  • Temperatura de trabajo: -40ª - 85ª C
  • Comparador Opamp: LM393
  • Potenciómetro regulador de sensibilidad (salida digital)
  • Dimensiones: 43*15*13 mm
  • Peso: 3 gramos

CONEXIÓN

  • A0: Señal de salida Análoga (1V-4V)
  • GND: 0V o tierra
  • +VCC: 5VDC voltaje de alimentación
  • D0: Señal de salida Digital TTL

Lee masShow less
Detalles del producto
000232
