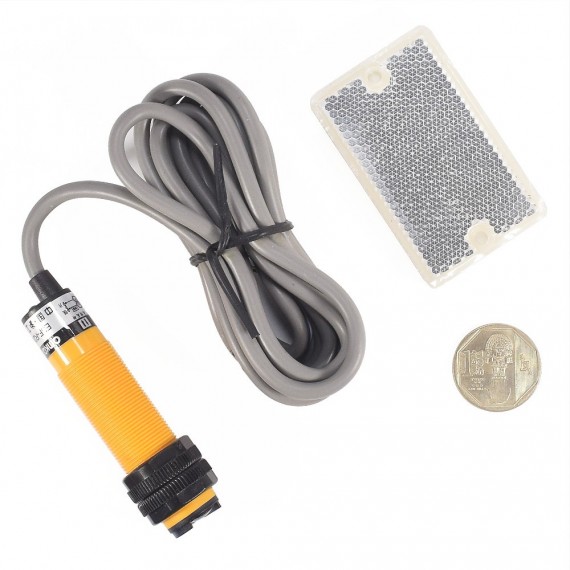

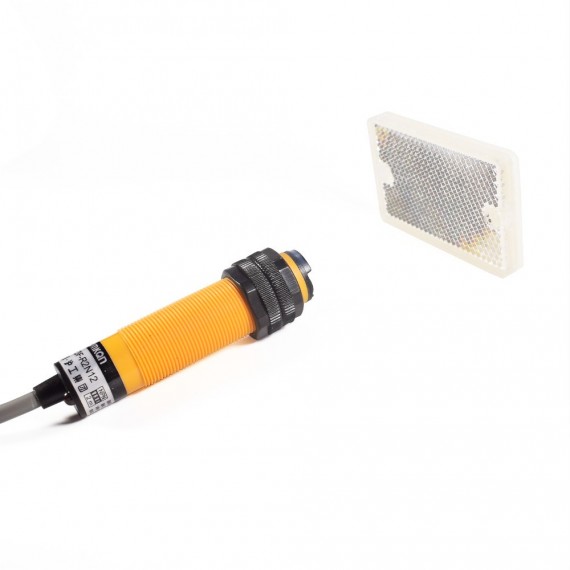

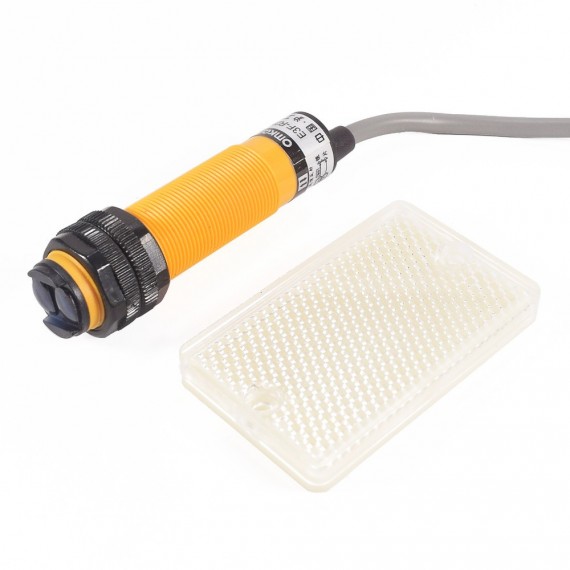

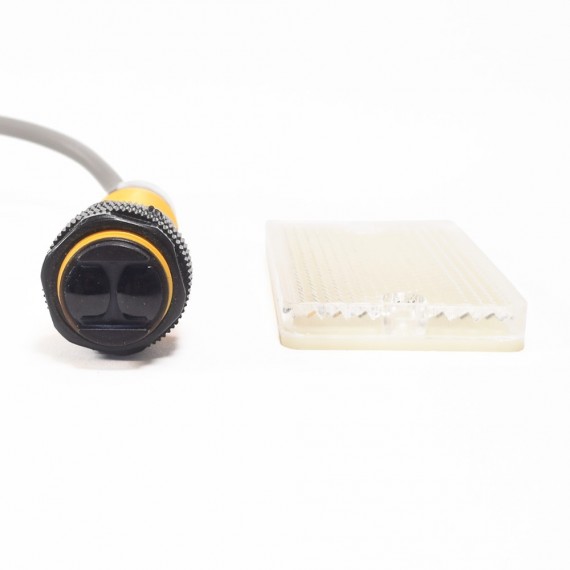

Sensor de proximidad fotoeléctrico reflex E3F-R2N12

SEN-PROX-IR-E3F-R2N12

Sensor para detección de objetos por barrera fotoeléctrica, ideal para conteo de cajas de carton, metal, botellas de plástico.

Más detalles

S/. 50,00

Descripción

INFO

El sensor de proximidad fotoeléctrico E3F-R2N12 de tipo reflex te permite detectar objetos sin necesidad de contacto en un rango de hasta 2m. De fácil integración con sistemas digitales como Arduino, Pics o PLCs. Solo es necesario conectar la salida del sensor a una entrada digital del microcontrolador. Posee dos salidas: la primera es de tipo NPN normalmente abierto y la segunda es de tipo NPN normalmente cerrado, las salidas son complementarias y podemos elegir trabajar con cualquiera de ellas. Puede ser alimentado con 5V y trabajar directamente con Arduino. Si se desea extender el rango de detección se recomienda alimentar con 12V o 24V y utilizar un optoacoplador para la conexión con Arduino. Incluye el espejo necesario para su funcionamiento. Además posee un led que se activa cuando el sensor detecta un objeto, lo que nos permite calibrar y comprobar el buen funcionamiento del sensor.

Los sensores de proximidad fotoeléctricos utilizan como principio de detección el cambio de intensidad de luz. Este sensor fotoeléctrico es de tipo retroreflectivo (reflex), por lo que tanto el emisor como el receptor de luz están integrados dentro del sensor y además necesita de un espejo fijo donde se refleje el haz de luz. Su funcionamiento es el siguiente: el emisor emite un haz de luz infrarroja que al impactar sobre el espejo es reflejado, este reflejo es detectado por el receptor fotoeléctrico siempre y cuando ningún objeto interfiera con el haz de luz. Cuando un objeto interrumpe el haz de luz se emite una señal de detección. El sensor no emite una señal con la distancia, únicamente muestra estados on/off. Por otra parte si el objetivo es medir la distancia entre el sensor y el objeto se recomienda utilizar los sensores SHARP GP2Y0A21GP2Y0A02GP2Y0A710 o el sensor ultrasonido HC-SR04.

Su principal aplicación es la automatización industrial, donde se utiliza para el conteo de piezas en fajas transportadoras, puede detectar materiales como: cartón, vidrio, metal, madera. Se recomienda un espaciado de al menos 1 cm entre objeto y objeto para evitar perder cuentas.


ESPECIFICACIONES TÉCNICAS

  • Modelo: E3F-R2N12
  • Voltaje de Operación: 6 - 36V DC
  • Corriente de trabajo: 20mA máx.
  • Corriente de salida (carga): 300mA máx.
  • Rango de detección: 2 metros (máx.)
  • Fuente de luz: Led infrarrojo
  • Sensor fotoeléctrico infrarrojo tipo retroreflexivo (reflex)
  • Salida: Tipo NPN normalmente abierto y cerrado (NO+NC)
  • Dimensiones: D18mm*L75mm
  • Cuerpo roscado de plástico
  • Material de la carcasa: plástico
  • Longitud del cable: 1.8m

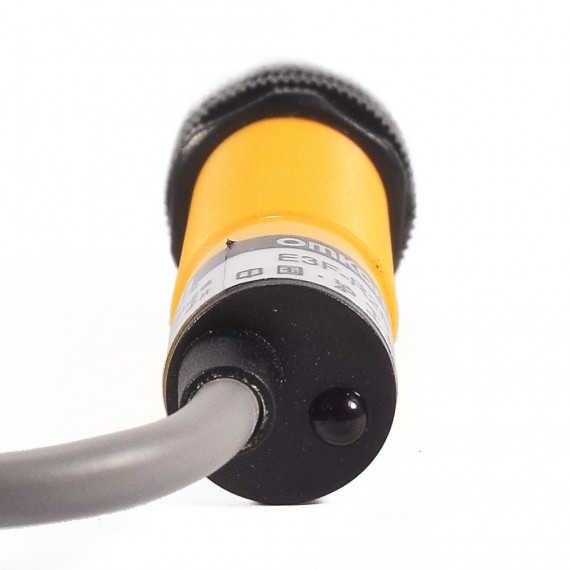

  • Indicador de detección: LED rojo
  • Temperatura de trabajo: -25 a 70°C
  • Incluye espejo
  • Peso: 90 gr.

CONEXIÓN

  • Marrón (BN): Alimentación (+)
  • Negro (BK): NPN Normalmente abierto (NO)  (Detección: GND, Reposo: VCC)
  • Blanco (WH): NPN Normalmente cerrado (NC)  (Detección: VCC, Reposo: GND)
  • Azul (BU): Alimentación (-)
