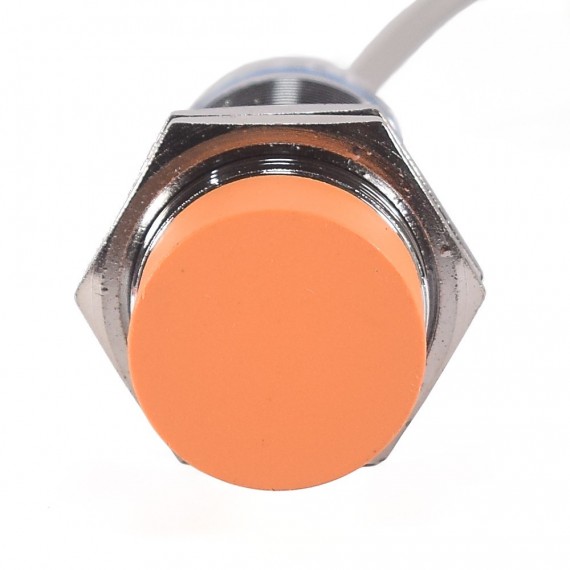

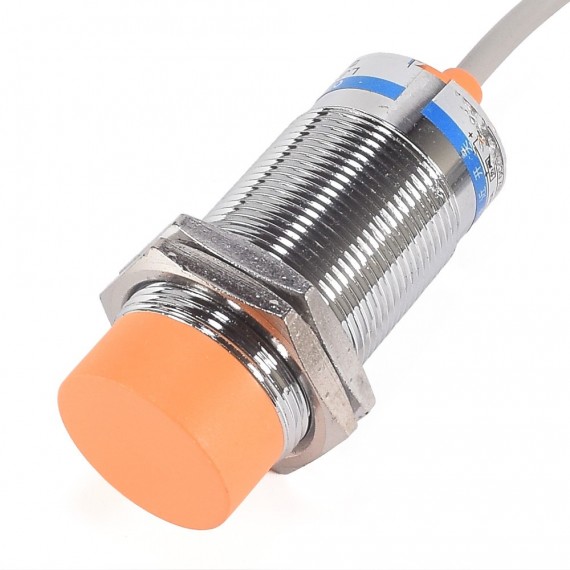

Sensor de proximidad capacitivo LJC30A3-H-Z/BX

SEN-CAP-LJC30A3-H-Z/BX

Sensor capacitivo te permite detectar objetos metálicos y no metálicos en un rango de hasta 20mm.

Más detalles

Producto Agotado

S/. 50,00

Descripción

INFO

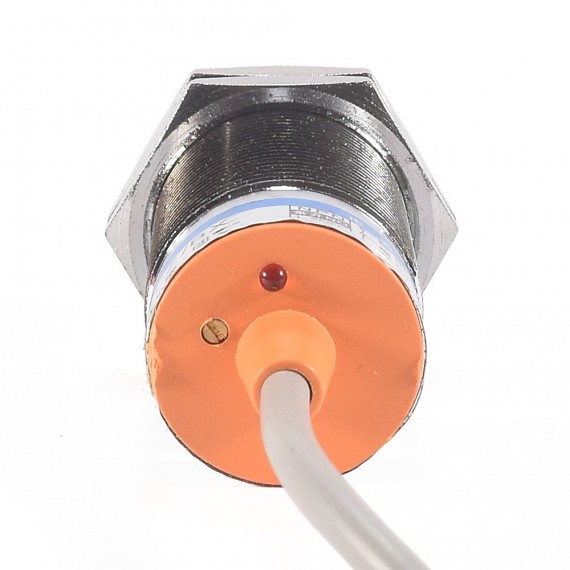

El sensor de proximidad capacitivo LJC30A3-H-Z/BX (NPN) permite detectar objetos metálicos y no metálicos en un rango de hasta 10mm. De fácil integración con sistemas digitales como Arduino, Pics o PLCs. Solo es necesario conectar la salida del sensor a una entrada digital del microcontrolador. La salida de este sensor es de tipo NPN normalmente abierto, por lo que al detectar un objeto la salida será GND y en estado de reposo VCC. Puede ser alimentado con 5V y trabajar directamente con Arduino. Si se desea extender el rango de detección se recomienda alimentar con 12V o 24V y utilizar un optoacoplador para la conexión con Arduino. La sensiblidad del sensor es regulable mediante un potenciómetro dentro del mismo sensor. Además posee un led que se activa cuando el sensor detecta un objeto, lo que nos permite calibrar y comprobar el buen funcionamiento del sensor.

Los sensores capacitivos emiten un campo eléctrico que se ve alterado en presencia de algún objeto cercano, el sensor detecta el cambio en la capacitancia y emite una salida eléctrica de activación/desactivación. El sensor no emite una señal con la distancia, únicamente muestra estados on/off de forma similar a un interruptor. Al tratarse de un sensor sin contacto, su durabilidad es muy extendida a comparación de otros tipos de sensores como switches o interruptores mecánicos. Si bien se trata de un sensor sin contacto, el rango de detección es limitado a unos cuantos milímetros y depende de factores como el material a sensar y el voltaje de alimentación del sensor. Por otra parte si el objetivo es medir la distancia entre el sensor y el objeto se recomienda utilizar los sensores SHARP GP2Y0A21GP2Y0A02GP2Y0A710 o el sensor ultrasonido HC-SR04.

Puede detectar materiales como: cartón, vidrio, metal, madera. Su principal aplicación es la automatización industrial, donde se utiliza para el conteo de piezas en fajas transportadoras. Se recomienda un espaciado de al menos 5cm entre objeto y objeto para evitar perder cuentas. También puede ser utilizado como final de carrera o sensor de nivel de líquidos.


ESPECIFICACIONES TÉCNICAS

  • Voltaje de Operación: 6 - 36V DC
  • Corriente de trabajo: 20mA máx.
  • Corriente de salida (carga): 300mA máx.
  • Rango de detección: 3mm a 10mm (real)
  • Salida: Tipo NPN normalmente abierto (NO) (ON:GND / OFF:VCC)
  • Dimensiones: D30mm*L67mm

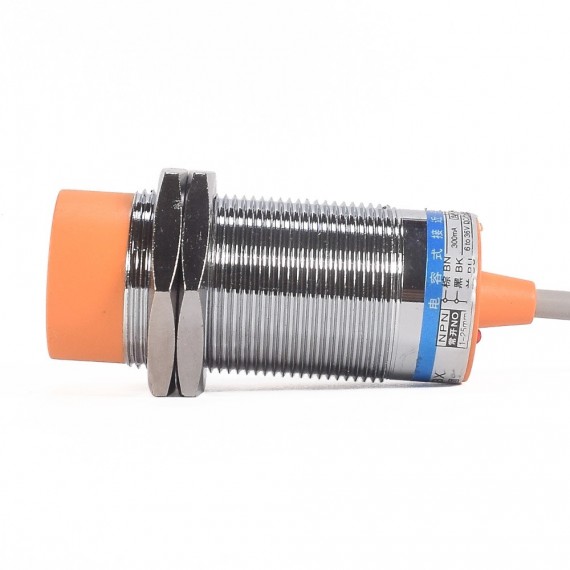

  • Cuerpo metálico roscado

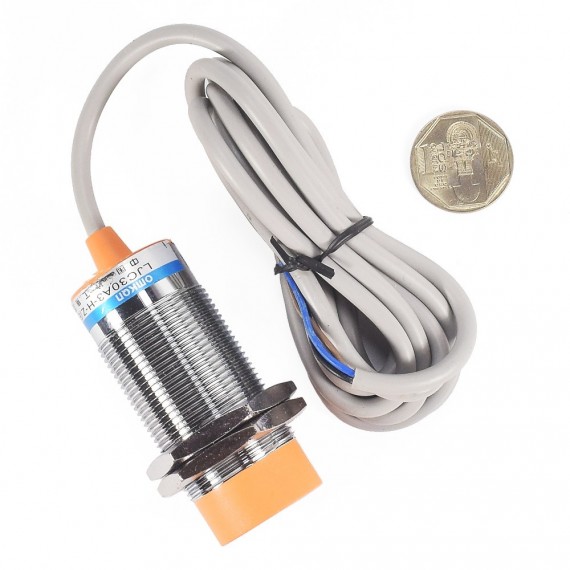

  • Longitud del cable: 1.80m
  • Indicador de detección: LED rojo
  • Protección: IP67
  • Temperatura de trabajo: -25 a 70°C
  • Peso: 167 gr.

CONEXIÓN

  • Marrón (BN): Alimentación 5-36V DC (VCC)
  • Negro (BK): Salida NPN NO (Detección: GND, Reposo: VCC)
  • Azul (BU): Alimentación GND
