Sensor Radar para medir velocidad de objetos en movimieto usando el efecto doppler

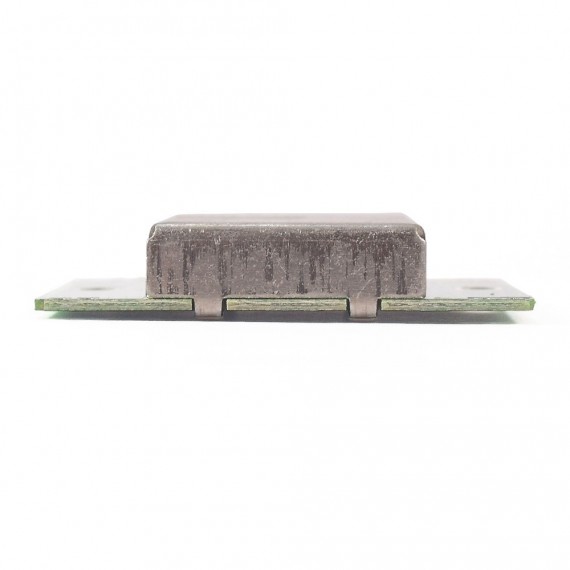

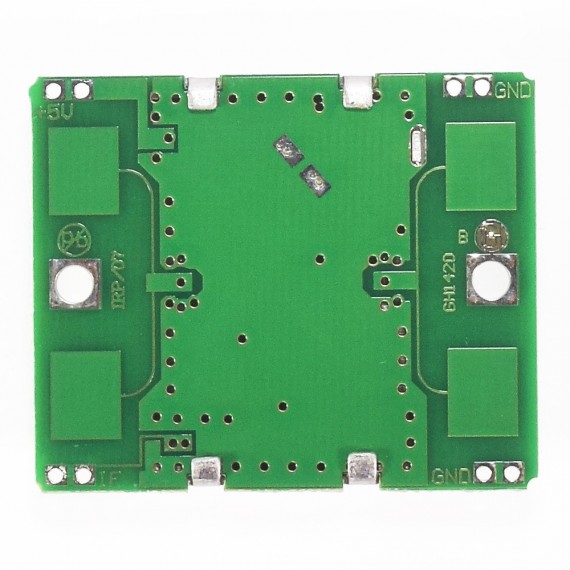

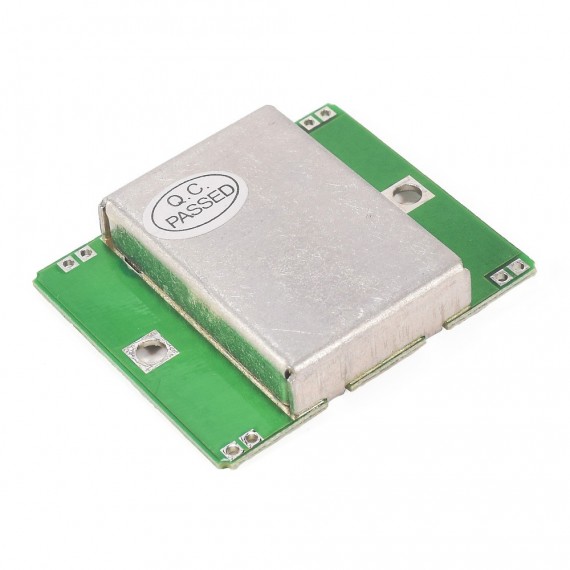

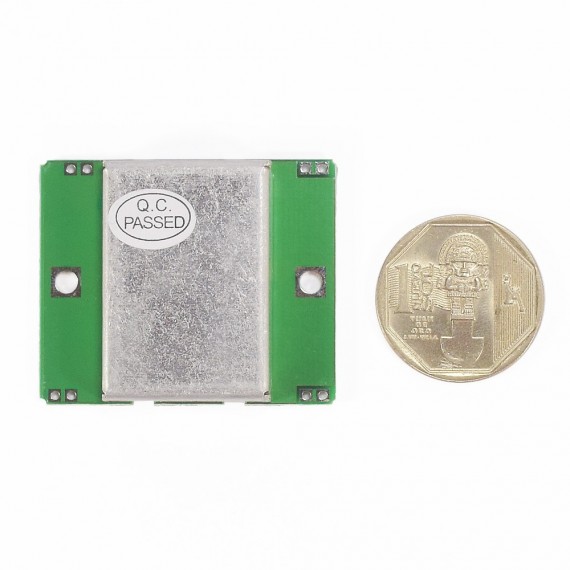

El sensor HB-100 permite medir la velocidad de un objeto en movimiento utilizando el principio del efecto Doppler, emite una señal RF banda-X bi-estática(microondas) y si una persona u objeto está en movimiento este provocará un desplazamiento de la frecuencia en la señal reflejada, el HB-100 es capaz de detectar el desplazamiento de la frecuencia. El desplazamiento o variación de la frecuencia es proporcional a la velocidad del objeto en movimiento, en la salida IF del sensor HB-100 se entrega dicha señal, la señal de salida del sensor está en el orden de micro voltios y es necesario usar un amplificador o etapa de acondicionamiento para poder realizar lecturas desde Arduino. Incluye un resonador dieléctrico (DRO) y antena. Este módulo es ideal para alarmas, detectores de movimiento, control de la iluminación, la medición de velocidad del vehículo y puertas automáticas.
NOTA 1: Utilice un soldador de baja tensión, conectado a una conexión de tierra fiable. Este dispositivo es sensible a la ESD y se puede dañar durante la soldadura. La salida IF del módulo HB-100 es especialmente sensible. Se puede comprobar que esté en el uso de un multímetro en el modo de diodo. La caída de tensión directa entre IF y GND debe ser de aproximadamente 0,25 V.
NOTA 2: Este módulo no es fabricado por ST Electrónica AgilSense. Es similar pero no idéntico al sensor HB-100 fabricado por AgilSense. La hoja de datos AgilSense y la nota de aplicación se proporcionan sólo con referencia y podría haber pequeñas diferencias entre este módulo y el sensor AgilSense HB-100.
