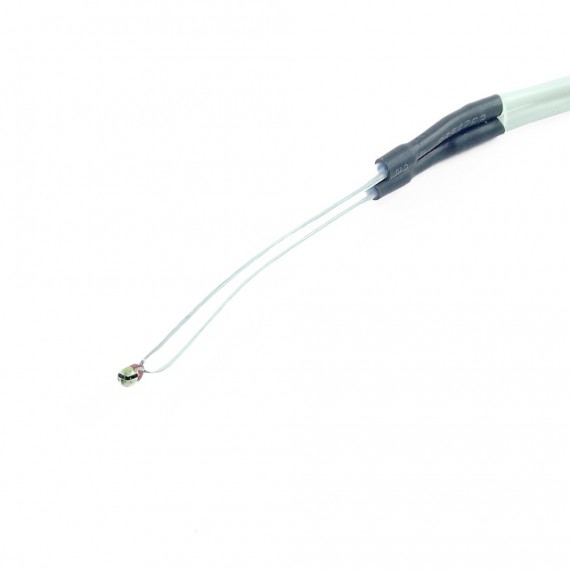

Termistor NTC 3950
#SKU: 000130
Sensor de temperatura tipo termistor(resistencia variable por temperatura). Resistencia a 25ºC: 100K. Muy utilizado en Impresoras 3D open-source.
INFO

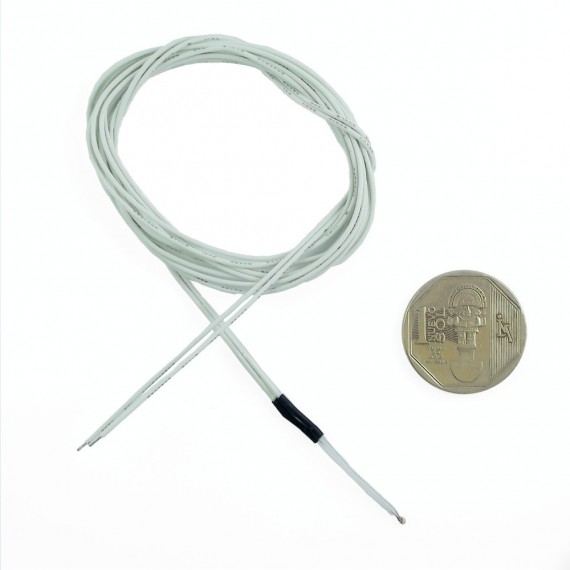

Sensor de temperatura tipo termistor(resistencia variable por temperatura), de pequeño tamaño, ideal para medir un amplio rango de temperaturas. Su funcionamiento se basa en el cambio de resistencia en función de la temperatura, al ser de tipo NTC(Negative Temperature Coefficient); su resistencia disminuye a medida que aumenta la temperatura. Utilizado para medir temperatura de cabezales de impresión 3D y muchas otras aplicaciones mas. Viene con una cable forrado de teflón resistente a altas temperatura y un cabezal de vidrio.
El número 3950 viene de la constante B que se usa en la fórmula para calcular la temperatura absoluta:
R = R 0 x exp ( B ) x (1 / T - 1 / T 0 )
Donde R es la resistencia sensada, R0 es la resistencia sensada a la temperatura T0 (en Kelvin). Como este sensor tienen una resistencia de 100K a 25ºC (323K) la fórmula se puede reducir a:
T = 3950 / ln (R / {100000 xe (-3950 / 323) }) , donde T esta en Kelvin.
En microcontroladores usualmente se usa una tabla precalculada de la fórmula anterior para quitar la carga de las operaciones matemáticas.
ESPECIFICACIONES TÉCNICAS
- Resistencia a 25ºC: 100K +- 1%
- Constante térmica de tiempo: <=15segundos
- Rango de temperaturas: -50 a 260 ºC
- Longitud de cable: 1m
LINKS
- Datasheet
- Libreria
- Tutorial
- Tabla de temperaturas/resistencias
