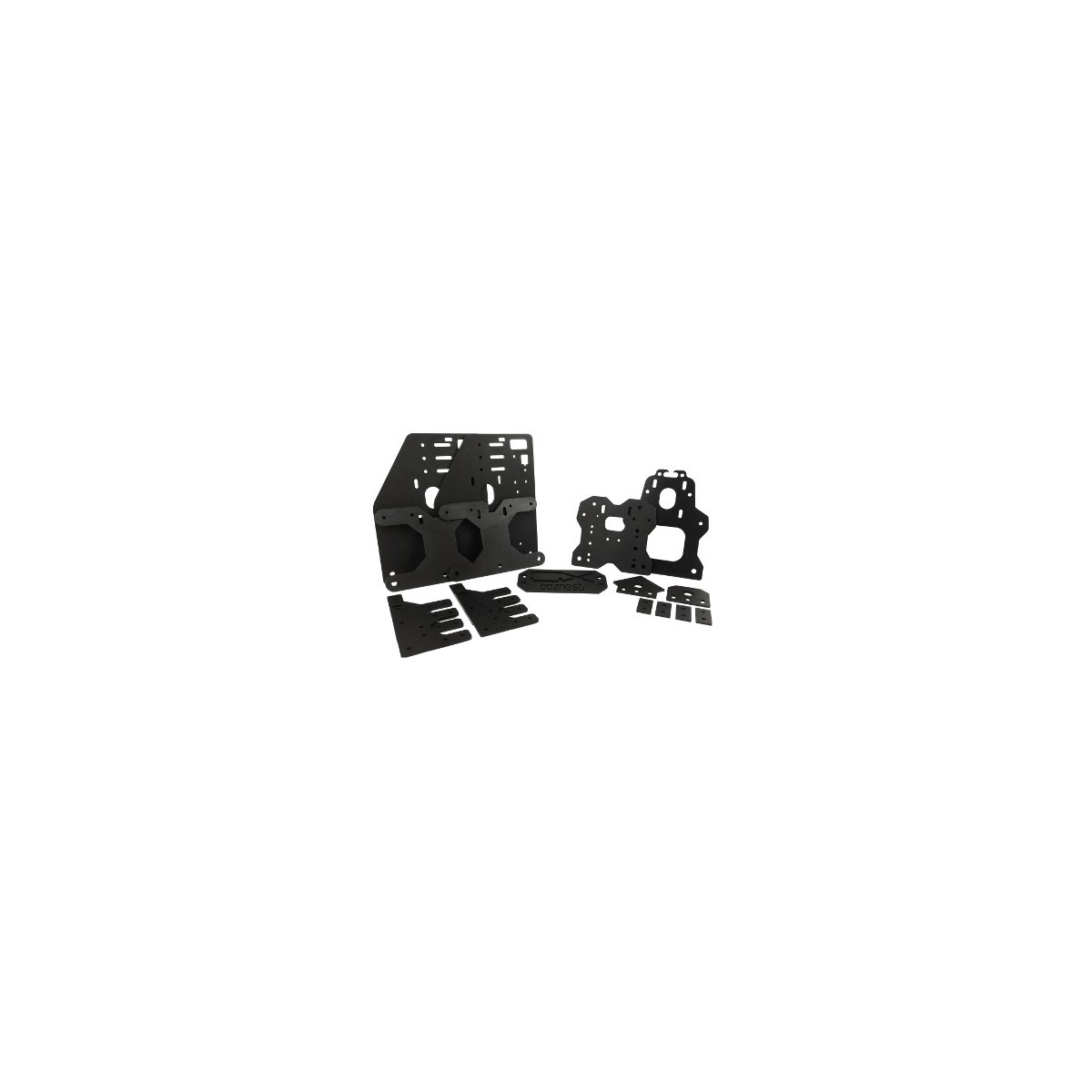

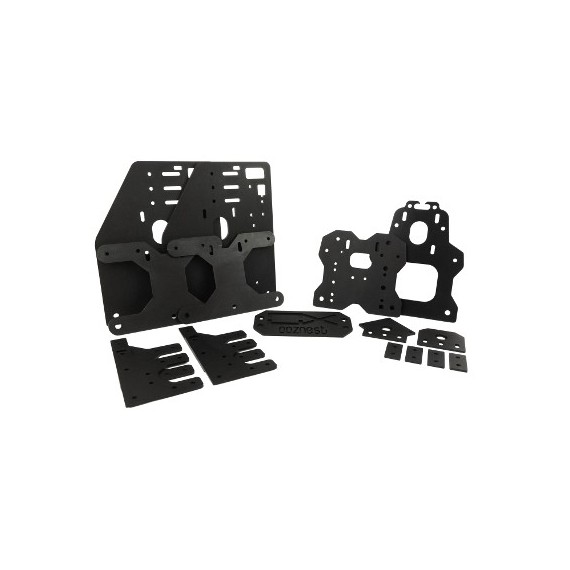

Kit placas OX CNC

INFO

El Kit placas OX CNC están  basadas en la máquina OX CNC diseñada por Mark Carewof de Openbuilds con ligeras modificación echas por Ooznest. La máquina OX CNC utiliza para su construcción perfiles V-Slot que sirven como estructura y a la vez proporciona un sistema de movimiento lineal fuerte, suave y preciso, e sistema de transmisión del eje X e Y es por faja dentada y para el eje Z es con tornillo de potencia, para los tres de los casos usa motores Nema23.

El Kit trae todas las placas necesarias para construir una CNC OX, el tamaño de la máquina CNC lo define las longitudes de perfiles, puede guiarse de los siguientes tamaños de máquinas:

• 500x750mm : 2040x454mm(2), 2040x494mm(2), 2040x500mm, 2060x200mm, 2060x500mm(2), 2080x710mm, 2080x750mm(2)
• 700x750mm : 2040x704mm(2), 2040x744mm(2), 2040x7500mm, 2060x200mm, 2060x750mm(2), 2080x710mm, 2080x750mm(2)
• 750x1000mm: 2040x704mm(2), 2040x744mm(2), 2040x750mm, 2060x200mm, 2060x750mm(2), 2080x960mm, 2080x1000mm(2)
• 1000x1500mm: 2040x954mm(2), 9940x994mm(2), 2040x1000mm, 2060x200mm, 2060x1000mm(2), 2080x1460mm, 2080x1500mm(2)

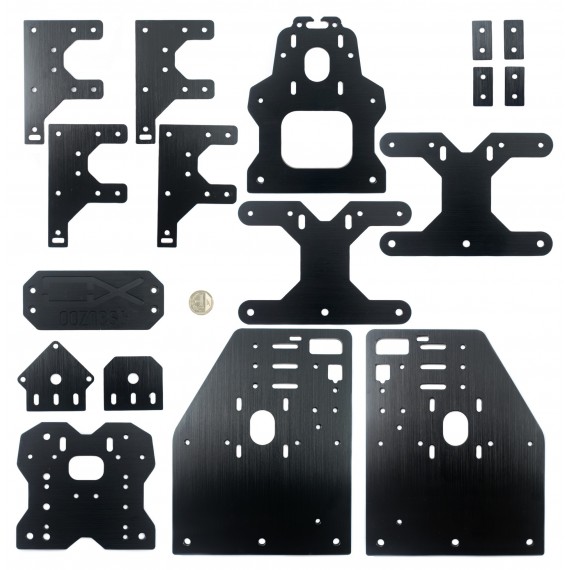

INCLUYE

• 2 Y-Plate
• 2 Y-Brace
• 1 X-Plate-Front
• 1 X-Plate-Back
• 1 Threaded-Rod-Mount-Motor
• 1 Threaded-Rod-Mount-Bottom
• 4 Y-End-Plate
• 4 End-Cap
• 1 Face-Plate

LINKS

• Manual de ensamblaje
• OpenBuilds OX CNC
• Manual ensamblaje Mecánico
• Manual ensamblaje Electrónico
• https://ooznest.co.uk/2016/07/07/ox-cnc-full-kit-development/
• https://ooznest.co.uk/wp-content/uploads/2018/07/OX-Assembly-Manual.pdf
• https://ooznest.co.uk/wp-content/uploads/2018/07/OX-Electronics-Assembly-Manual.pdf
