Acople flexible de aluminio D20L25 5x5mm

INFO

La forma más sencilla de transmitir potencia desde un motor a un eje es utilizando un acople. Siempre existirán problemas de alineamiento entre el eje del motor y el eje a impulsar, por lo que no es recomendable utilizar acoples rígidos para la unión. Es para esto que se utilizan acoples de tipo flexible que permiten solucionar el problema de los defectos de alineamiento.

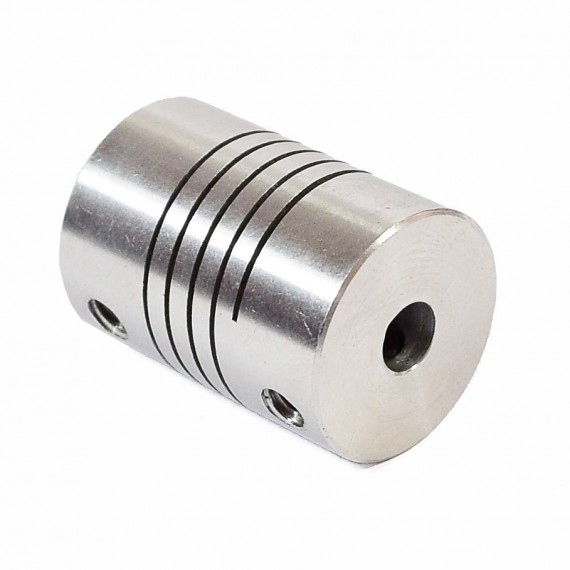

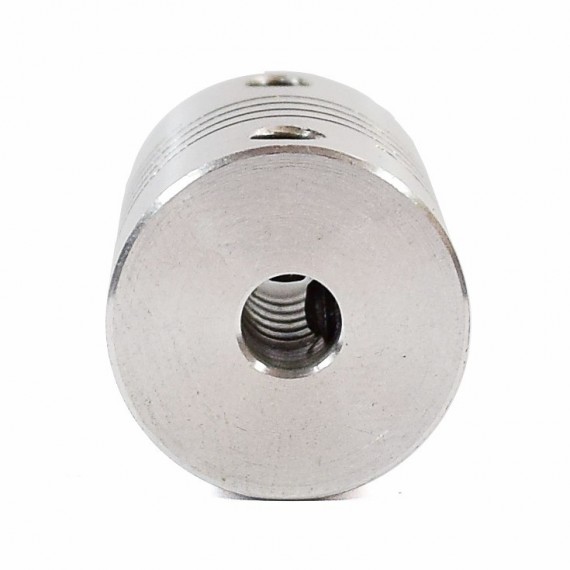

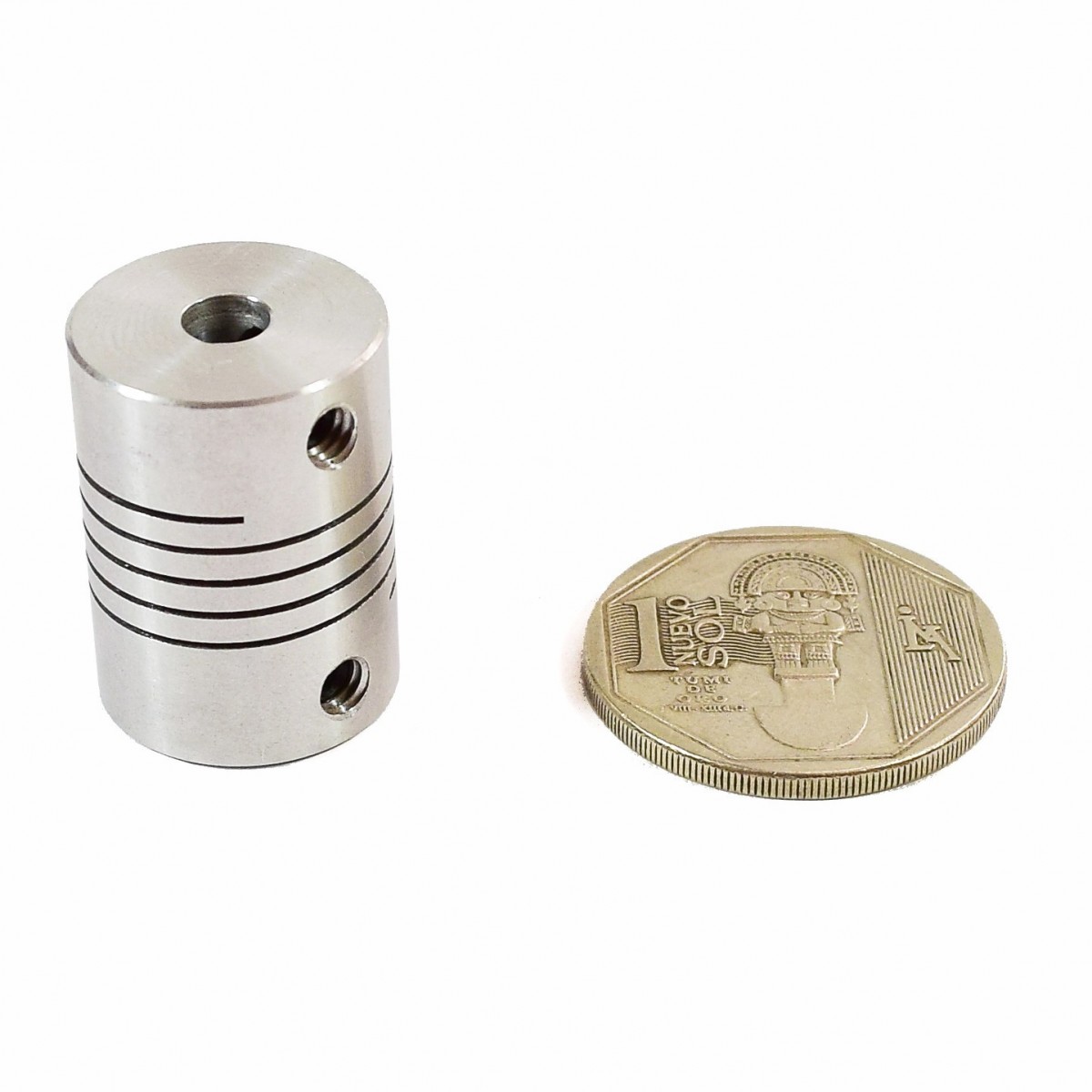

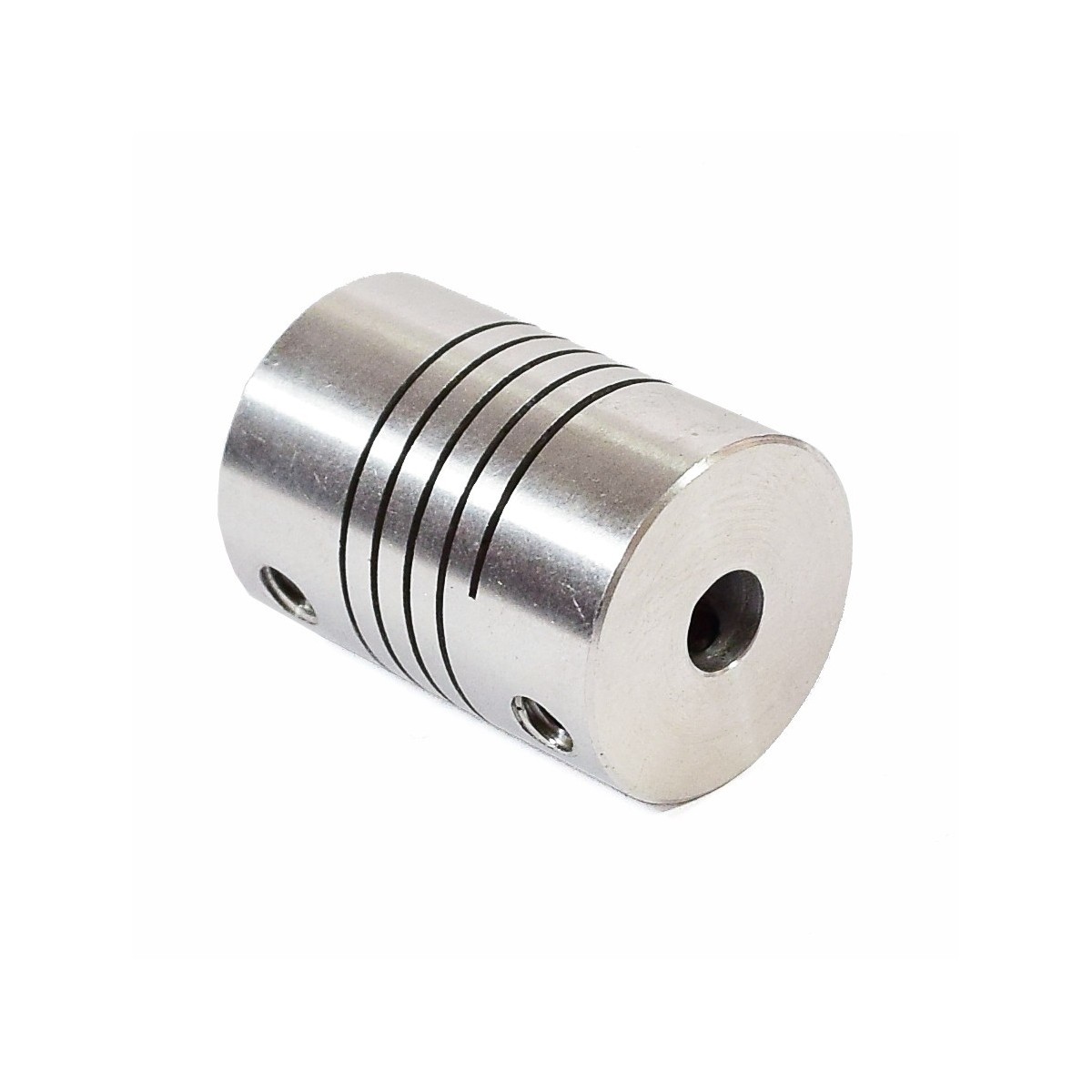

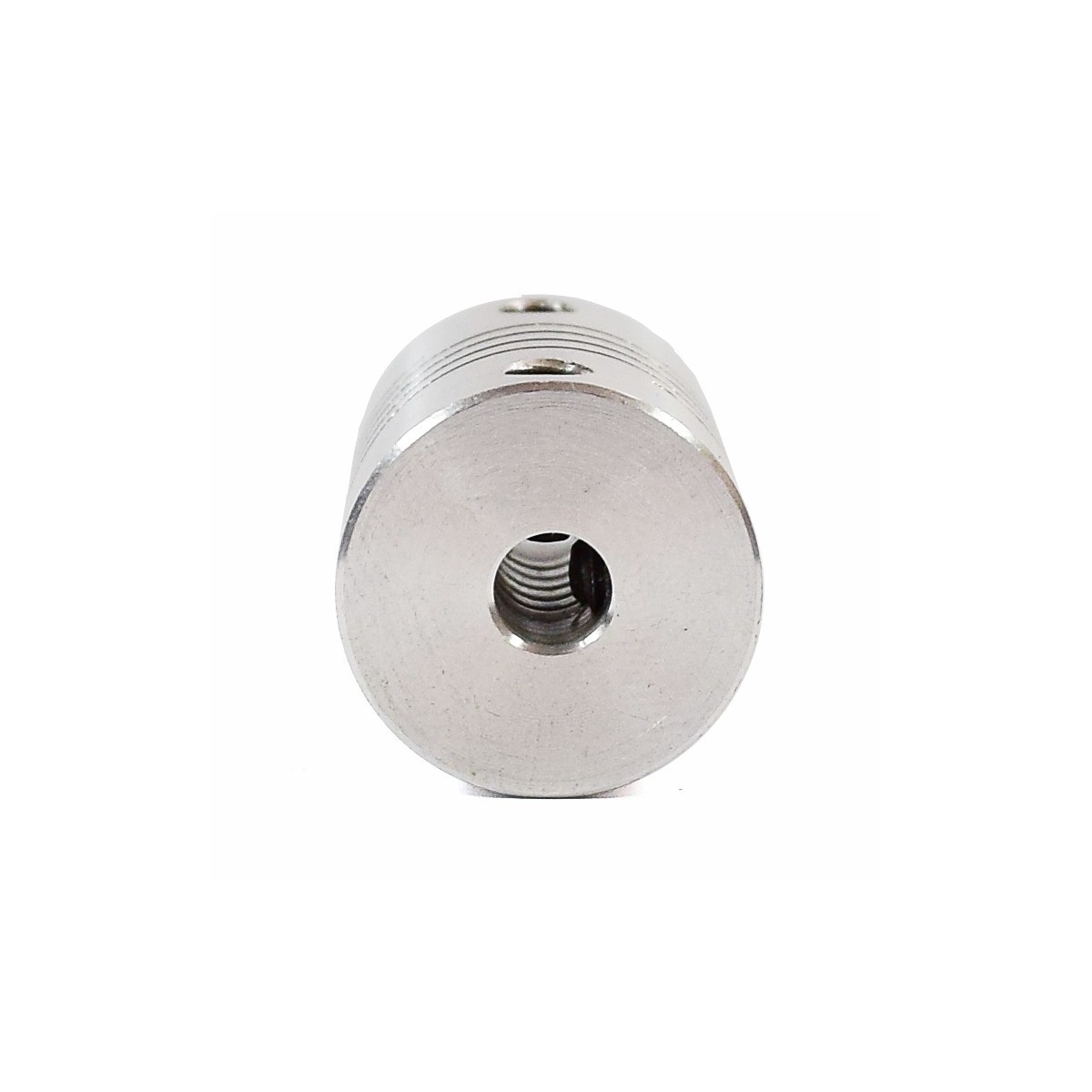

Este acople es de aluminio maquinado, posee un ranurado helicoidal y tornillos prisioneros allen para su ajuste con los ejes. Son muy utilizados en sistemas CNC, impresoras 3D, fajas transportadoras.

Los ejes de 5mm son muy comunes en motores paso a paso Nema 17, también se utilizan tornillos M5 (espárrago) como tornillo de potencia en el eje Z de impresoras 3D (Prusa i3) y máquinas CNC. El acople se fija a los ejes utilizando tornillos prisioneros M4, compatibles con llave Allen #2(no incluido).

ESPECIFICACIONES TÉCNICAS

• Modelo: D20L25 5x5mm
• Diámetros interiores: 5mm a 5mm
• Dimensiones: Diámetro exterior 20mm, Largo 25mm.
• Par de torsión admisible: 5 N.m
• Velocidad admisible: 16666 rpm
• 4* Tornillo de fijación prisionero M4 (DIN 916)
• Material: Aluminio
• Peso: 16 gramos
