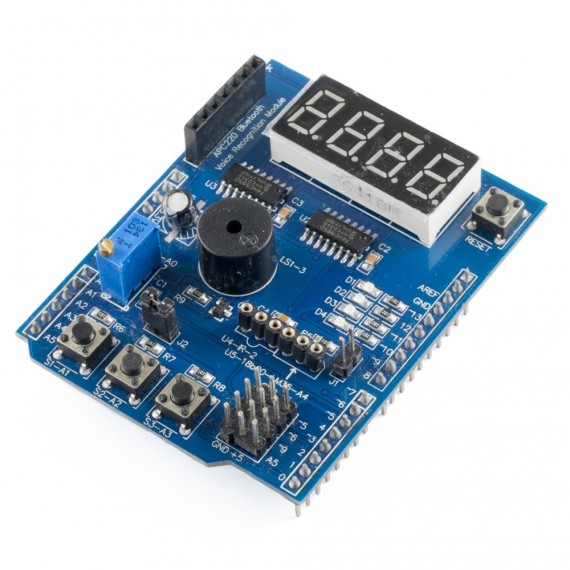

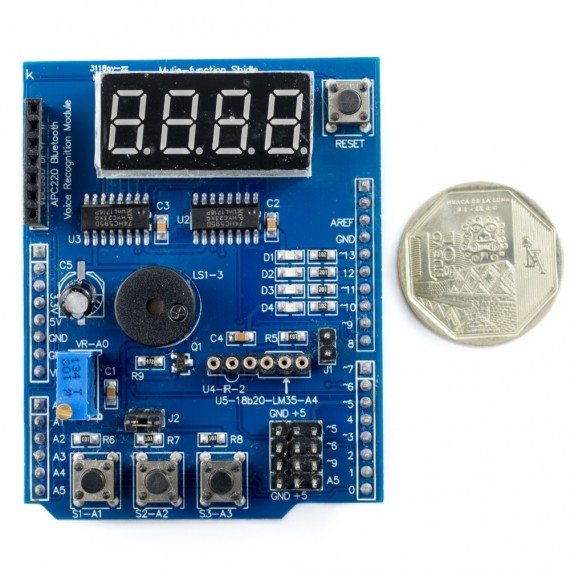

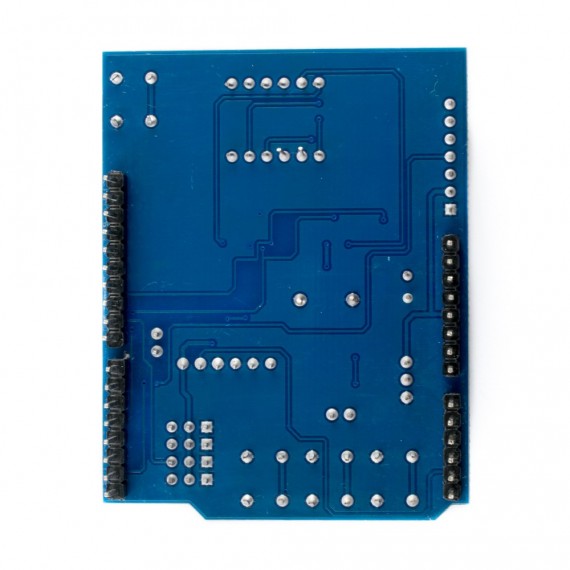

Shield multifuncional de aprendizaje HW-262

INFO

La plataforma Arduino ha permitido que muchas personas se inicien en el mundo la electrónica, esto gracias a lo sencillo que es programar en Arduino. Muchas veces es en el hardware donde la mayoría encuentra dificultades, errores de conexión y sobretodo uso de tiempo que podría ser utilizado en desarrollar nuevos prototipos, entonces ¿por qué no usar una herramienta que nos permita mejorar la experiencia de uso de hardware?

El shield multifuncional está diseñado para facilitar el hardware en el aprendizaje de Arduino. Usando este shield tenemos acceso a componentes indispensables para fortalecer la programación de Arduino. De esta forma ahorramos tiempo en verificar conexiones y depurar errores.

Posee 4 LEDs, 1 potenciometro, 3 pulsador con resistencias pull-up que se habilitan con J2, 1 buzzer, un display de 4 dígitos controlado por dos 74HC595, base para sensor de temperatura LM35 o habilitando J1 para un DS18B20, base para Sensor IR ,1 base para un APC220 y 4 conectores para sensores o servos.

ESPECIFICACIONES TÉCNICAS

• Modelo: HW-262
• Shield compatible con: Arduino Uno R3, Uno R4, Leonardo
• 4 Leds: D10, D11,D12 y D13
• 1 Potenciómetro: A0
• 3 Pulsador: A1, A2 y A3 (J2 Pull-up)
• 1 buzzer: D3
• 1 display de 4 dígitos: 74HC595( DS=D8,SH=D7,ST=D4)
• 1 Base para LM35 o DS18B20: A4 (J1 para  DS18B20)
• 1 Base para Sensor IR: D2
• 1 base para un APC220: RX0 y TX1 (D0 y D2)
• 4 conectores para sensores o servos: D5, D6, D9, A5
• 1 Pulsador Reset
