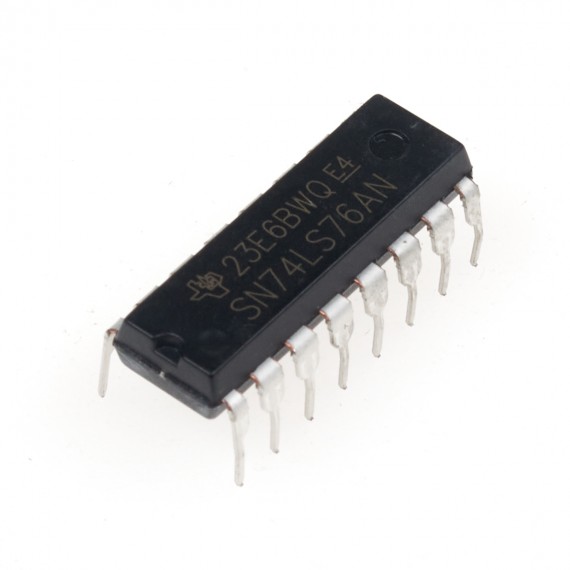

74LS76 DIP - Flip flop dual tipo J-K

INFO

Los Flip Flops o biestables son los elementos básicos de almacenamiento, permiten almacenar un estado 1 o 0 en función a sus entradas y a una línea de sincronía. Son muy utilizados y forman la base para otros circuitos como registros, contadores, temporizadores, trasferencias de datos, maquinas de estados, etc.

El Circuito Integrado 74LS76 incorpora dos Flip plop tipo J-K, El biestable tipo J-K es el más versátil y el más utilizado, es la versión mejorada de un flip flop RS. Poniendo J a "1" y K a "0" la salida Q es "1", si J es "0" y K es "1" tenemos en la salida Q un "0", Si J y K son "0" la salida Q conserva su estado anterior y si J y K son "1" la salida Q conmuta su valor, cada una de estas operaciones se efectúan con un flanco descendente en CLK.  El 74LS76 además incorpora 2 entradas adicionales, el PR (Preset) para poner la salida a 1 independiente del valor de las otras entradas y CLR (Clear) para poner la salida a "0", PR y CLR no dependen de la señal de reloj.

ESPECIFICACIONES TÉCNICAS

• Chip: 74LS76
• Lógica TTL
• Voltaje de Operación: 5V
• Cantidad de Flip Flops: 2 tipo JK
• Empaque: DIP16
• Dimensiones: 19x8mm
• Peso:2g

LINKS

• Datasheet 74LS76

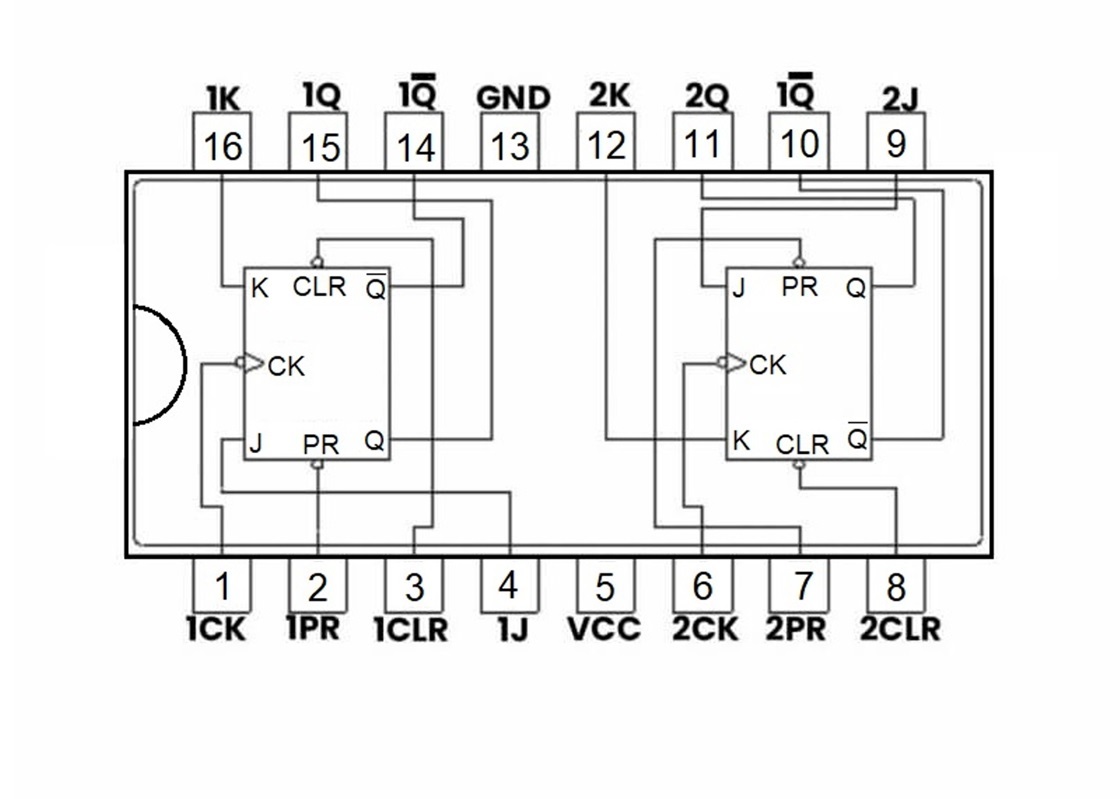

• Pinout
