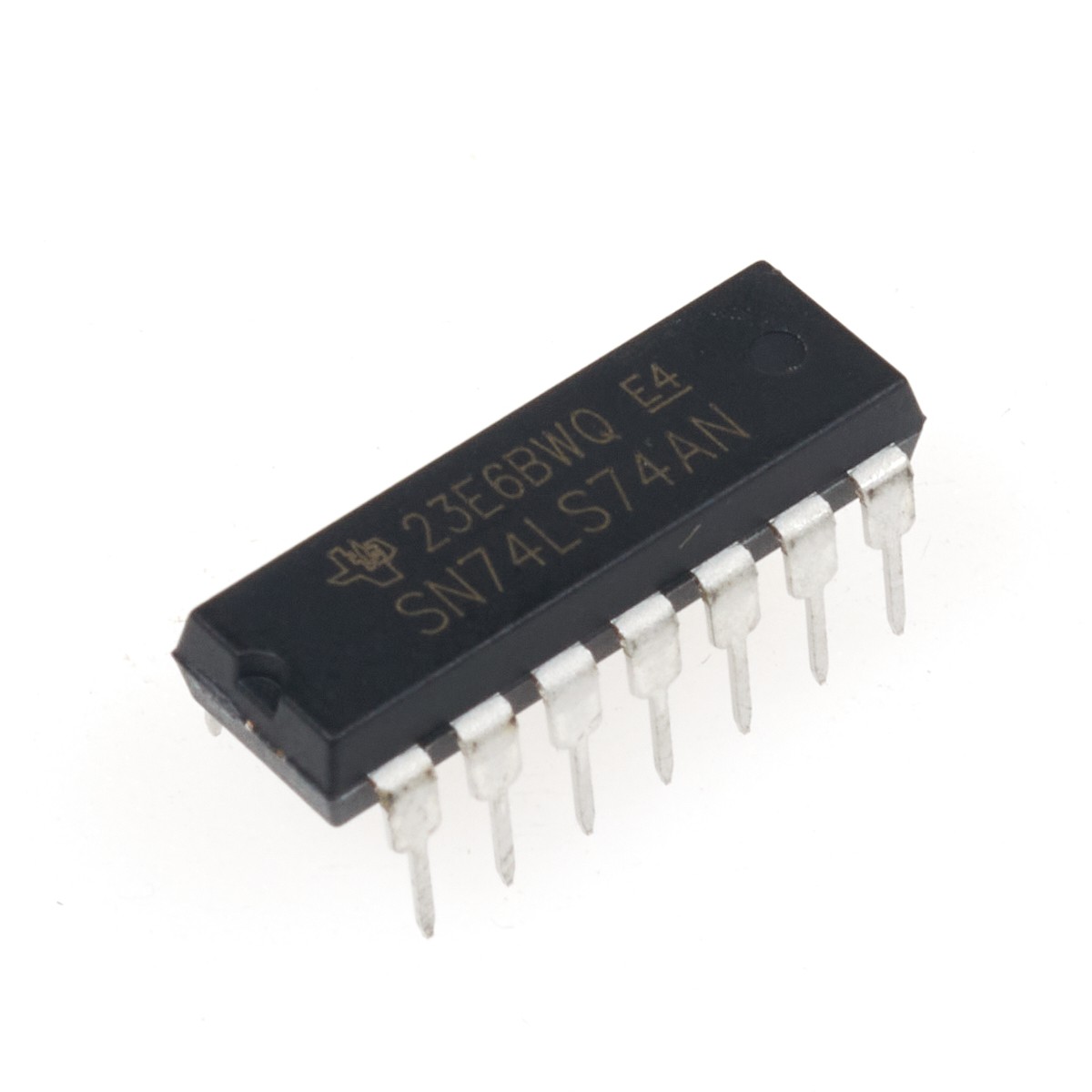

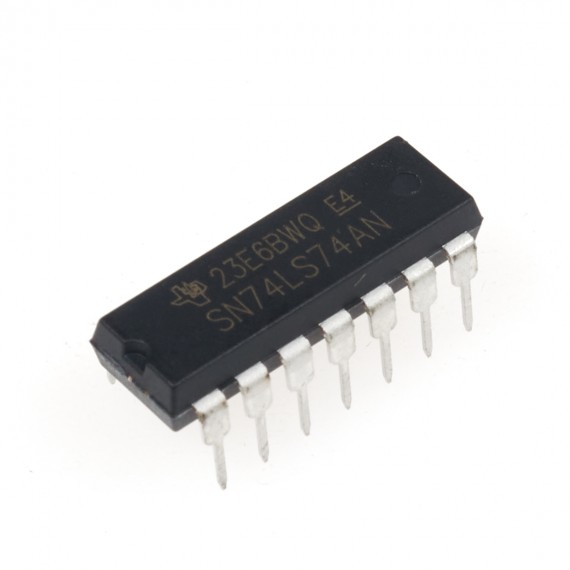

74LS74 DIP - Flip flop dual tipo D

INFO

Los Flip Flops o biestables son los elementos básicos de almacenamiento, permiten almacenar un estado 1 o 0 en función a sus entradas y a una línea de sincronía. Son muy utilizados y forman la base para otros circuitos como registros, contadores, temporizadores, trasferencias de datos, maquinas de estados, etc.

El Circuito Integrado 74LS74 incorpora dos Flip plops tipo D, este flip flop permite almacenar o guardar el valor de su salida hasta recibir un flanco en su entrada de reloj, al recibir un flanco de subida actualiza la salida con el valor de la entrada, con la entrada D a "1" la salida Q pasa a "1" en el flanco de subida de CLK, si D es "0"  la salida Q pasa "0" en el siguiente flanco; la salida no cambia si no recibe flancos en la entrada CLK.  El 74LS74 además incorpora 2 entradas asíncronas adicionales, el PR (Preset) para poner la salida a 1 y CLR (Clear) para poner la salida a "0", PR y CLR no dependen de la señal de reloj.

ESPECIFICACIONES TÉCNICAS

• Chip: 74LS74
• Lógica TTL
• Voltaje de Operación: 5V
• Cantidad de Flip Flops: 2 tipo D
• Empaque: DIP16
• Dimensiones: 19x8mm
• Peso:2g

LINKS

• Datasheet 74LS74

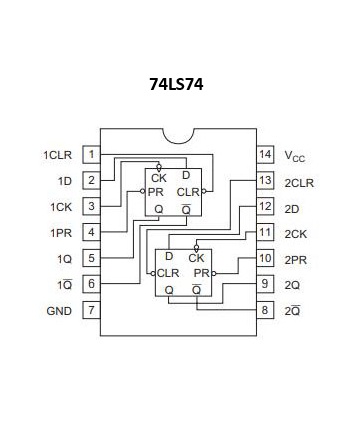

• Pinout
