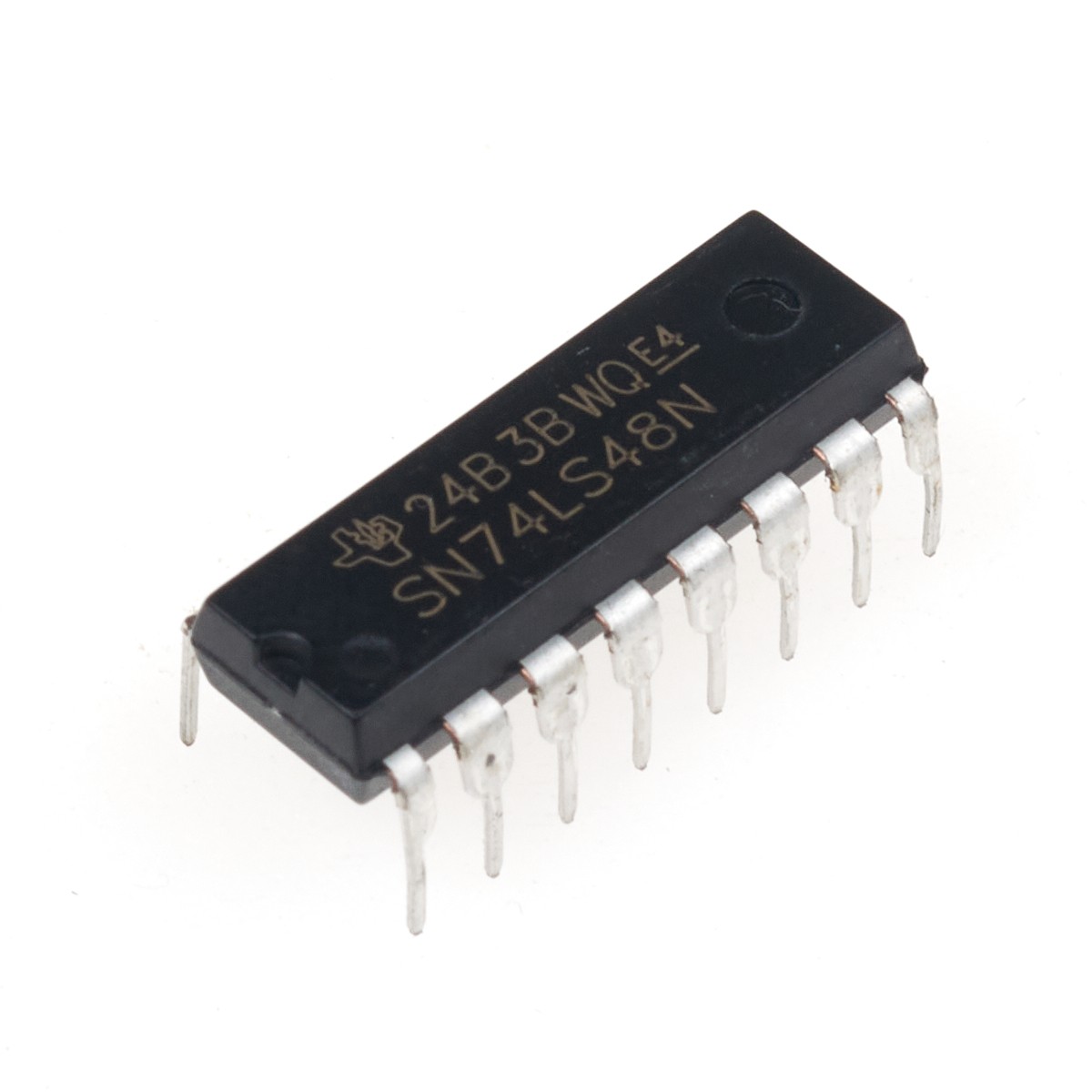

74LS48 DIP - Decodificador BCD/Decimal cátodo común

INFO

Para mostrar datos en un display de 7 segmentos es necesario activar cada led interno de cada segmento e ir formando el número que deseamos mostrar, este trabaja puede ser un poco confuso y requiere de 1 pin por cada segmento, para facilitar este trabajo existe el 74LS48 que permite dar el valor numérico en binario, esto es muy útil y facilita considerablemente los algoritmos en sistemas con microcontroladores o circuitos digitales.

El 74LS48 esta diseñado para trabajar con displays de 7 segmentos cátodo común, solo necesitas suministrar la entrada del digito en binario por los pines A, B, C y D (D|C|B|A). y el registro dará las salidas correctas para mostrar el dígito en un display de 7 segmentos tipo cátodo común. El 74LS48 también incorpora una entrada LT(Lamp Test) para encender todos los segmentos, una entrada BI (blanking input) que sirve para apagar todos los segmentos (puede usarse como entrada pwm para control de intensidad) y una entrada RBI(ripple blanking input) que nos permite apagar el display en el digito 0.

ESPECIFICACIONES TÉCNICAS

• Chip: 74LS48
• Voltaje de operación: 5V (lógica TTL)
• Corriente de salida por pin: 20mA
• Compatibilidad de display: 7 segmentos cátodo común
• Decodificación con caracteres especiales para entradas mayores a 9
• Empaque: DIP16
• Dimensiones: 19x8mm
• Peso:2g

LINKS

• Datasheet 74LS48

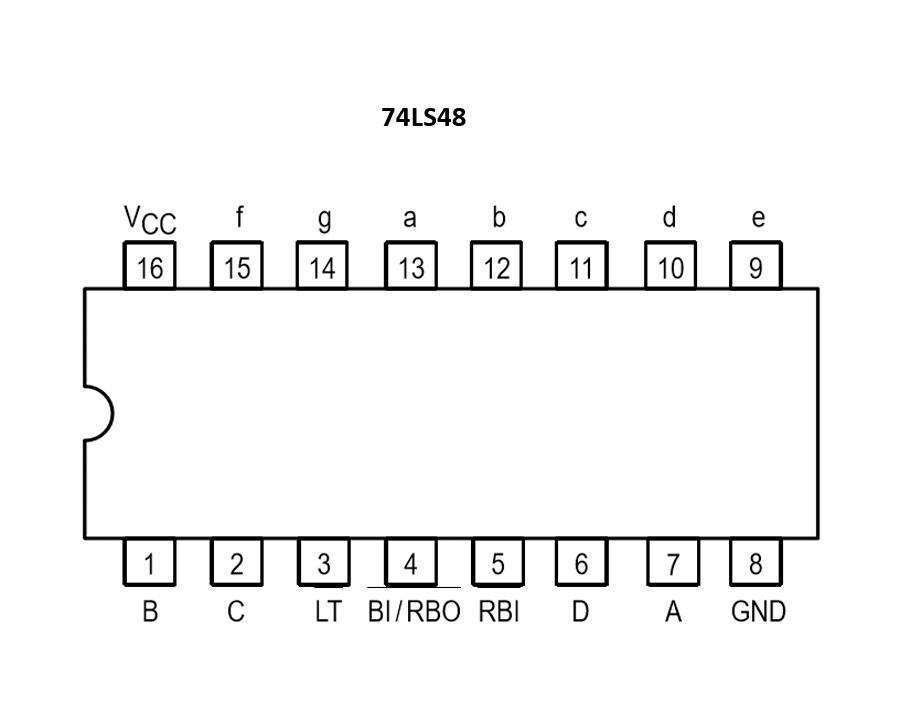

• Pinout 74LS48
