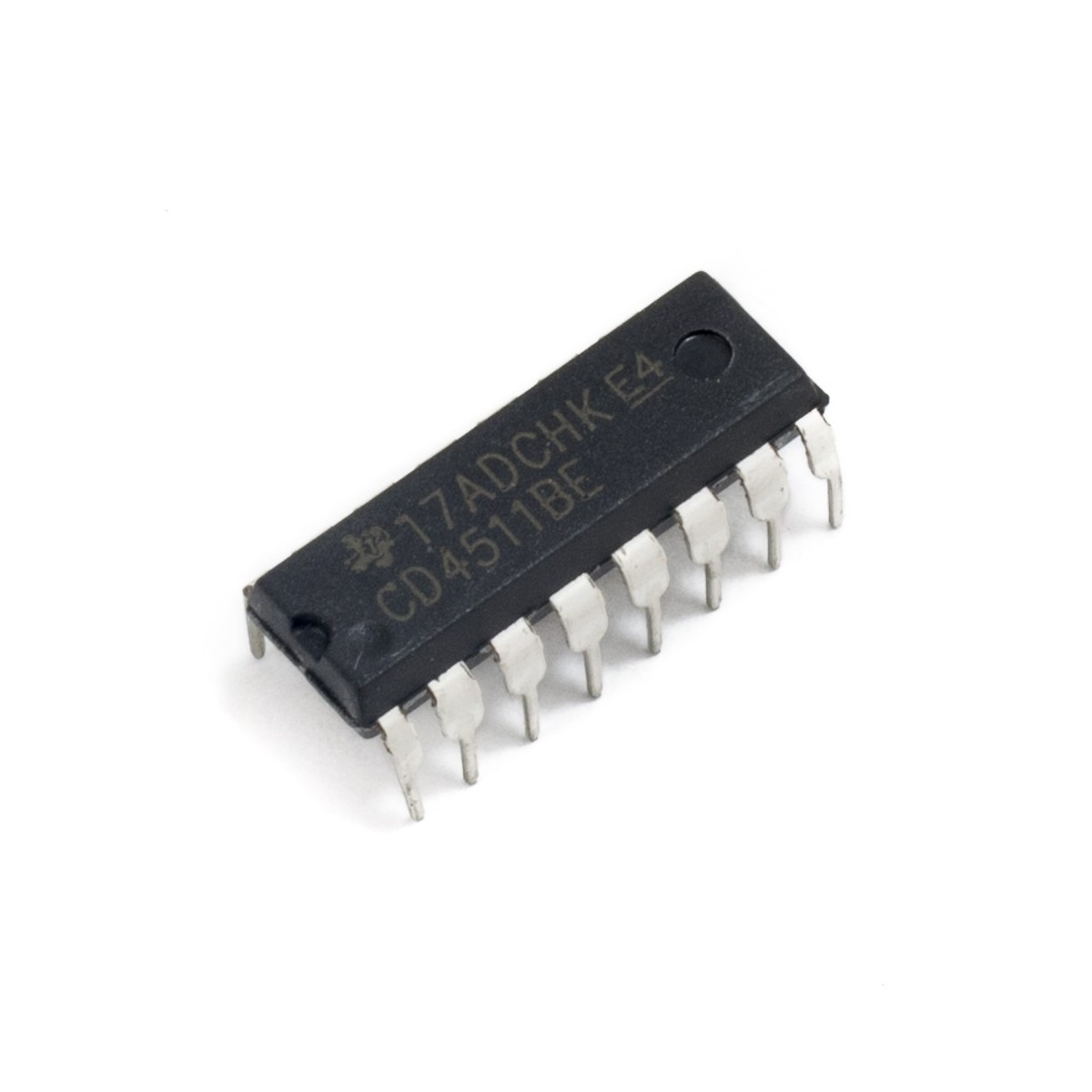

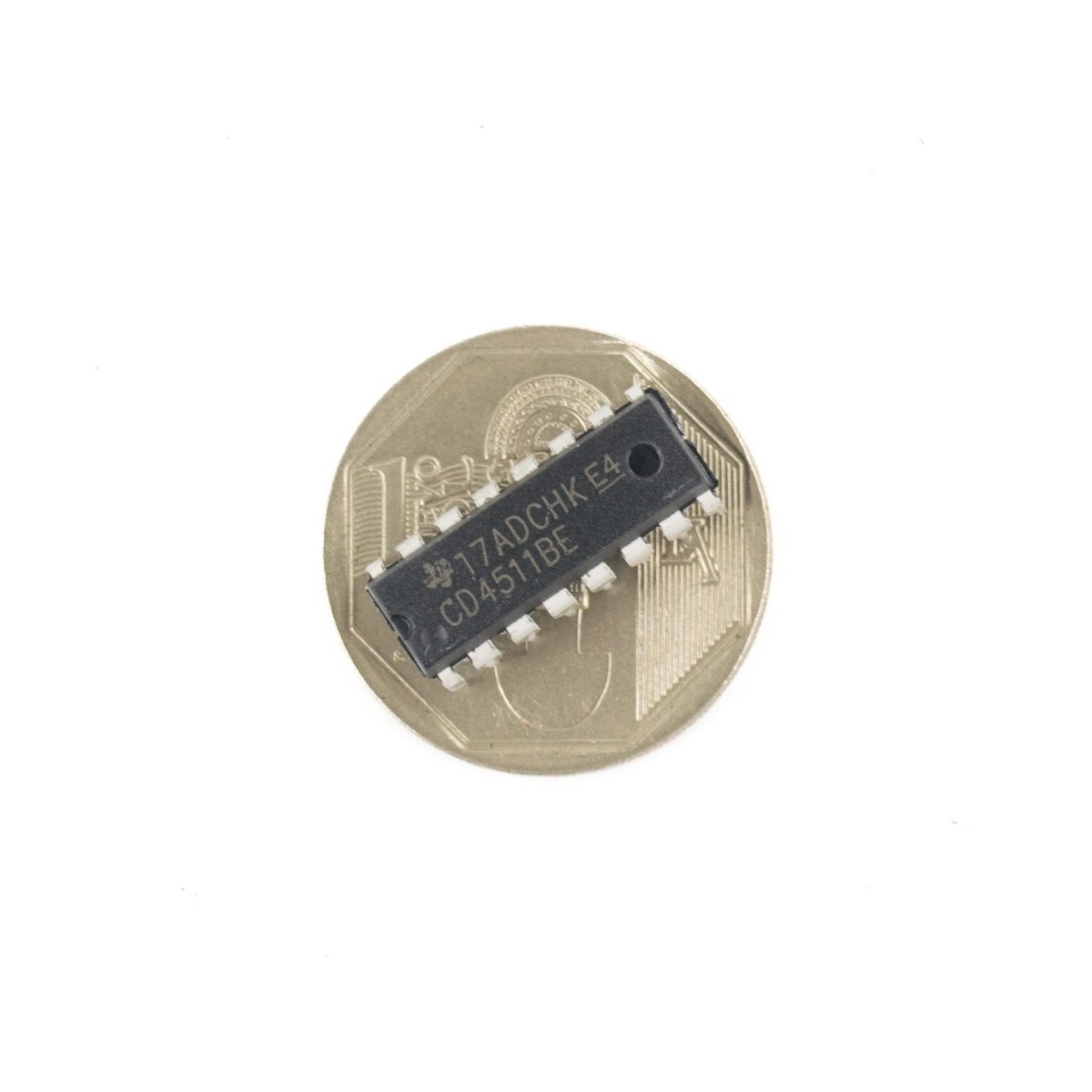

Decodificador BCD a 7-segmentos con latch para displays de 7 segmentos cátodo común. Empaque: DIP16.

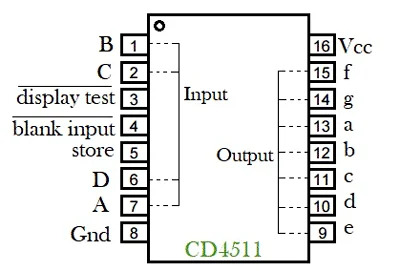

El circuito integrado CD4511 es un registro decodificador con latch de BCD a 1 dígito 7-segmentos. El chip permite latchear una entrada de 4-bit BCD (Binary-Coded Decimal o Decimal codificado en binario) por los pines a, b, c, d y mostrarla en un display de 7-segmentos tipo cátodo común, o también de tipo ánodo común con la adición de transistores NPN o un negador lógico.

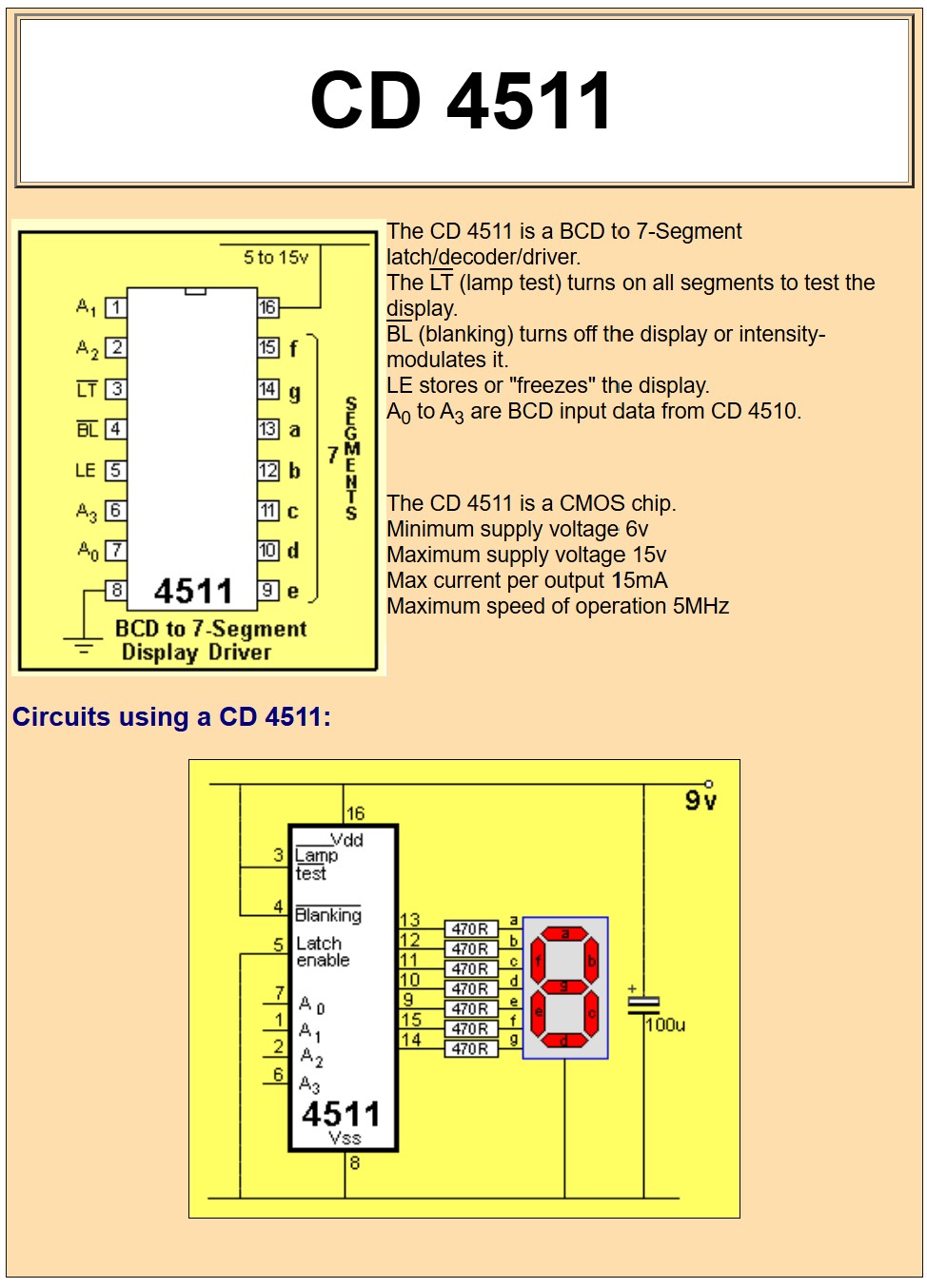

Para su conexión con Arduino se necesitan solo 5 pines como mínimo: 4 de datos(a,b,c,d) y 1 de control(store). En la etapa de salida, la conexión al display cátodo común requiere de resistencias limitadoras de corriente para cada led, se recomienda el uso de resistencias de 330 Ohm o valores cercanos como 220 Ohm, 560 Ohm. Las resistencias de 330 Ohm son las más comunes y brindan un balance aceptable entre brillo y tiempo de vida del LED, si se reduce la resistencia a 220 Ohm se aumenta el brillo, pero se disminuye el tiempo de vida y de forma inversa con la resistencia de 560 Ohm que disminuye el brillo y aumenta el tiempo de vida.
En caso se requiera manejar más de un dígito se pueden optar por diversas estrategias, como: 1 chip CD4511 por cada dígito y utilizar el mismo bus BCD para todos los dígitos solo separando la señal de latch, otra estrategia es multiplexar un solo chip CD4511 para todos los dígitos que se requieran e ir encendiendo/apagando cada dígito por el pin cátodo/ánodo común realizando un barrido rápido por persistencia de visión (PoV). Incluso se puede complementar el circuito con el uso del chip 74LS195/74HC195 para reducir la cantidad de pines requeridos por el Arduino.
El IC CD4511 es equivalente al chip Motorola MC14511. Similar al chip 74LS48 DIP - Decodificador BCD/Decimal cátodo común y a su complemento 74LS47 DIP - Decodificador BCD/Decimal ánodo común.
