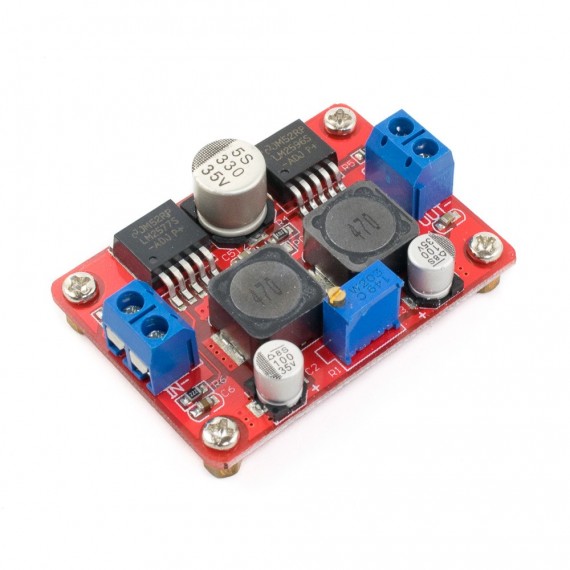

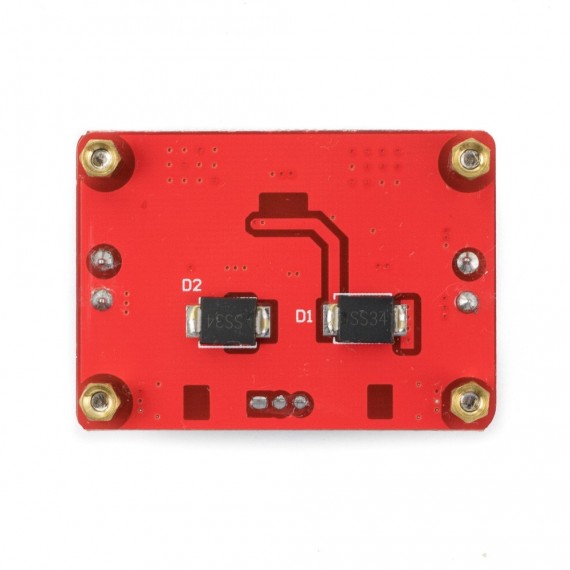

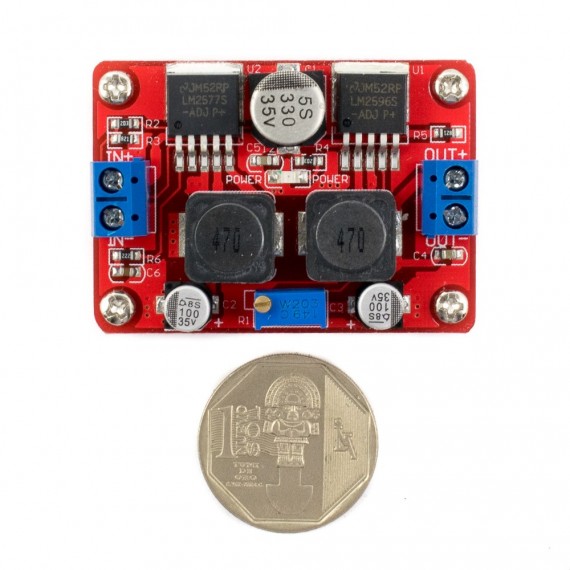

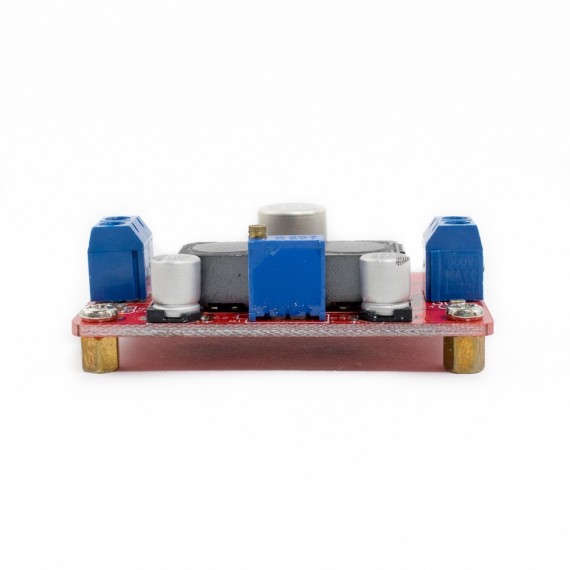

Convertidor Voltaje DC-DC Step-Up-Down 1A LM2577S + LM2596S

CVOLT-UD-1A

Este módulo puede mantener un voltaje DC de salida estable, sin importar si el voltaje de entrada es de mayor o menor voltaje.

Más detalles

Producto Agotado

S/. 30,00

Descripción

INFO

El convertidor de voltaje DC-DC Step-Up-Down 1A LM2577S + LM2596S tiene como función entregar un voltaje de salida constante frente a variaciones del voltaje de entrada o de carga, sin importar si el voltaje de entrada es mayor o menor al voltaje de salida. Soporta corrientes de salida de hasta 1A, voltaje de entrada entre 3.5V a 28V y voltaje de salida entre 1.25V a 26V. El voltaje de salida se selecciona mediante un potenciómetro multivuelta. Útil para aplicaciones en las que la entrada de voltaje tiene alta variabilidad como los paneles solares.

Los convertidores DC/DC son circuitos capaces de transformar un nivel de voltaje a otro de mayor o menor nivel. Existen dos tipos de convertidores o reguladores DC-DC: lineales y conmutados (switching). Los reguladores de tipo lineal como el clásico LM7805 o el LM317 son muy sencillos de utilizar pero no son eficientes energéticamente. Por el contrario los reguladores de tipo conmutado presentan altos niveles de eficiencia energética (superior al 80%). Los convertidores conmutados convierten el voltaje mediante el almacenamiento periódico de energía de entrada y la posterior liberación de esa energía en la salida de forma que el nivel de voltaje de final es el deseado. Los convertidores DC-DC conmutados con el objetivo de convertir la energía eléctrica con la máxima eficiencia poseen únicamente componentes que no presentan perdidas, es decir, que no absorben energía. Los componentes son básicamente de 2 tipos: conmutadores y almacenadores. Los conmutadores son interruptores del paso de corriente, que idealmente no presentan pérdidas por conmutación, normalmente son transistores mosfet. Los componentes almacenadores son los inductores y capacitores que almacenan la energía temporalmente para luego devolverla al circuito. Podemos clasificar a conmutadores DC-DC por su voltaje de salida en: reductores (Step-Down o Buck), elevadores (Step-Up o Boost) y reductores-elevadores (Step-Up-Down o Buck-Boost).

El convertidor DC-DC Step-Up-Down 1A es un regulador de tipo conmutado elevador-reductor (Step-Up-Down o Buck-Boost) con una alta eficiencia de conversión, excelente regulación de línea y bajo voltaje de rizado.  El módulo reduce al mínimo el uso de componentes externos para simplificar el diseño de fuentes de alimentación. Permite obtener un voltaje regulado a partir de una fuente con un voltaje inferior o superior, por ejemplo: obtener 5V o 12V a partir de un panel solar o turbina de viento. Es capaz de manejar una carga de hasta 1A.


ESPECIFICACIONES TÉCNICAS

  • Convertidor DC-DC Step-Up-Down 1A LM2577S + LM2596S
  • Voltaje de entrada: 3.5V a 28V DC
  • Voltaje de salida: 1.25V a 26V DC
  • V. Salida ajustable (Regulable por trimmer)
  • Corriente de salida: 1A máx.
  • Potencia de salida: 15W máx.
  • Eficiencia de conversión: 94% máx.
  • Frecuencia de Trabajo: 150KHz (Buck), 52KHz (Boost)
  • Protección de sobre-temperatura: SI (apaga la salida)
  • Protección de corto circuito: NO
  • Protección limitadora de corriente: SI (4A)
  • Protección frente a inversión de polaridad: NO
  • Dimensiones: 53mm*38mm*18mm

APLICACIONES

  • Usado en pequeños generadores de energía como paneles solares, turbina eólica donde el voltaje de salida es variable
  • Fuentes de alimentación variable
  • Alimentación de motores en robótica móvil
