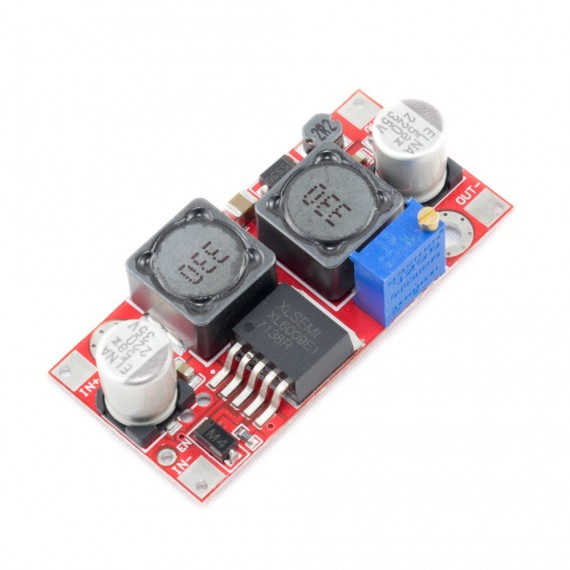

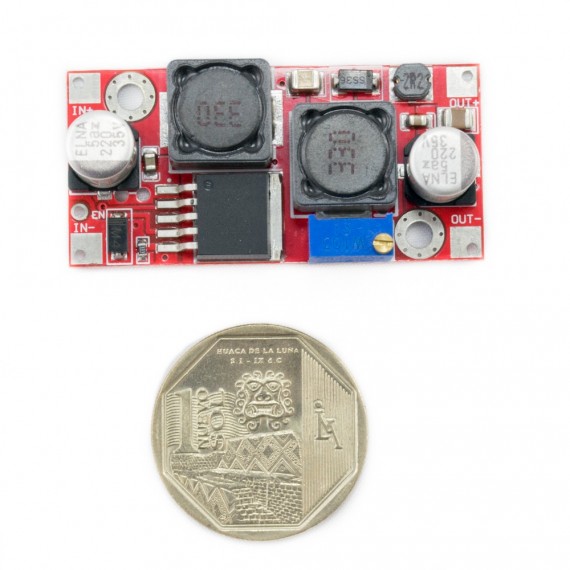

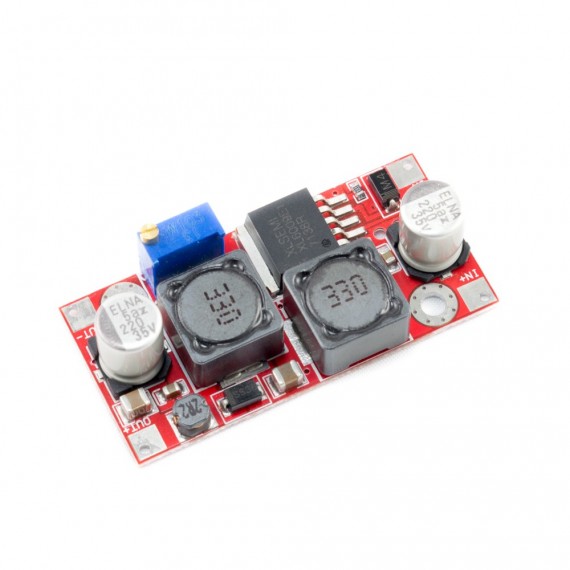

Convertidor Voltaje DC-DC Step-Up-Down 1.5A XL6009

#SKU: 000410

Este módulo puede mantener un voltaje DC de salida estable, sin importar si el voltaje de entrada sea de mayor o menor voltaje. Voltaje de entrada: 3.5V a 32V DC, Voltaje de salida: 1.25V a 35V DC, Corriente de salida: 1.5A máx.

Lee masShow less
S/ 18,00
En stock
A lista de deseos
Descripción

INFO

El convertidor de voltaje DC-DC Step-Up-Down 1.5A XL6009 tiene como función entregar un voltaje de salida constante frente a variaciones del voltaje de entrada o de carga, sin importar si el voltaje de entrada es mayor o menor al voltaje de salida. Soporta corrientes de salida de hasta 1.5A, voltaje de entrada entre 3.5V a 32V y voltaje de salida entre 1.25V a 35V. El voltaje de salida se selecciona mediante un potenciómetro multivuelta. Útil para aplicaciones en las que la entrada de voltaje tiene alta variabilidad como los paneles solares.

Los convertidores DC/DC son circuitos capaces de transformar un nivel de voltaje a otro de mayor o menor nivel. Existen dos tipos de convertidores o reguladores DC-DC: lineales y conmutados (switching). Los reguladores de tipo lineal como el clásico LM7805 o el LM317 son muy sencillos de utilizar pero no son eficientes energéticamente. Por el contrario los reguladores de tipo conmutado presentan altos niveles de eficiencia energética (superior al 80%). Los convertidores conmutados convierten el voltaje mediante el almacenamiento periódico de energía de entrada y la posterior liberación de esa energía en la salida de forma que el nivel de voltaje de final es el deseado. Los convertidores DC-DC conmutados con el objetivo de convertir la energía eléctrica con la máxima eficiencia poseen únicamente componentes que no presentan perdidas, es decir, que no absorben energía. Los componentes son básicamente de 2 tipos: conmutadores y almacenadores. Los conmutadores son interruptores del paso de corriente, que idealmente no presentan pérdidas por conmutación, normalmente son transistores mosfet. Los componentes almacenadores son los inductores y capacitores que almacenan la energía temporalmente para luego devolverla al circuito. Podemos clasificar a conmutadores DC-DC por su voltaje de salida en: reductores (Step-Down o Buck), elevadores (Step-Up o Boost) y reductores-elevadores (Step-Up-Down o Buck-Boost).

El convertidor DC-DC Step-Up-Down 1.5A XL6009 es un regulador de tipo conmutado elevador-reductor (Step-Up-Down o Buck-Boost) con una alta eficiencia de conversión, excelente regulación de línea y bajo voltaje de rizado.  El módulo reduce al mínimo el uso de componentes externos para simplificar el diseño de fuentes de alimentación. Permite obtener un voltaje regulado a partir de una fuente con un voltaje inferior o superior, por ejemplo: obtener 5V o 12V a partir de un panel solar o turbina de viento. Es capaz de manejar una carga de hasta 1.5A.


ESPECIFICACIONES TÉCNICAS

  • Modelo: DSN6000AUD
  • Regulador de voltaje switching DC-DC
  • Convertidor DC-DC Boost: XL6009
  • Voltaje de entrada: 3.5V a 32V DC
  • Voltaje de salida: 1.25V a 35V DC
  • V. Salida ajustable (Regulable por trimmer)
  • Corriente de salida: 1.5A máx.
  • Potencia de salida: 7W
  • Eficiencia de conversión: 94% máx.
  • Regulación de carga: S (I) ≤ 0.5%.
  • Regulación de voltaje: S (u) ≤ 0.5%.
  • Ripple de salida: 50mV
  • Frecuencia de Switching: 400KHz
  • Protección de sobre-temperatura: SI (apaga la salida)
  • Protección de corto circuito: NO
  • Protección limitadora de corriente: SI (4A)
  • Protección frente a inversión de polaridad: NO
  • Temperatura de trabajo:-40 ℃ ~ +85 ℃
  • Dimensiones: 54mm*23mm*12mm

APLICACIONES

  • Fuente de voltaje 12V DC a partir de 5V o 3.7V (batería Li-ion)
  • Robótica móvil
  • Equipos portátiles que necesitan voltajes mayores a los entregados por baterías
