Convertidor de voltaje variable tipo step-down(buck), Voltaje de entrada: 6V a 55V DC, Voltaje de salida: 0V a 50V DC (regulable), Corriente de salida máxima: 5A, Potencia de salida: 0-250W.
INFO

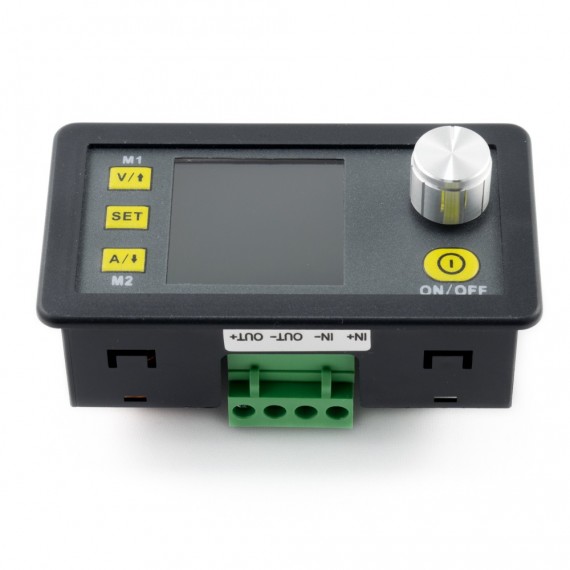

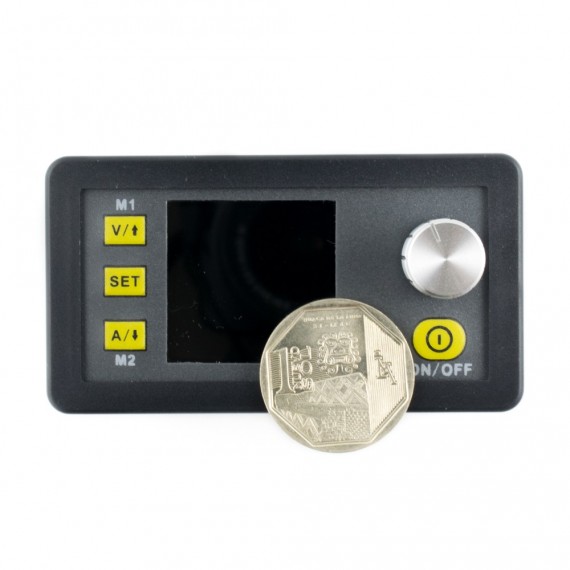

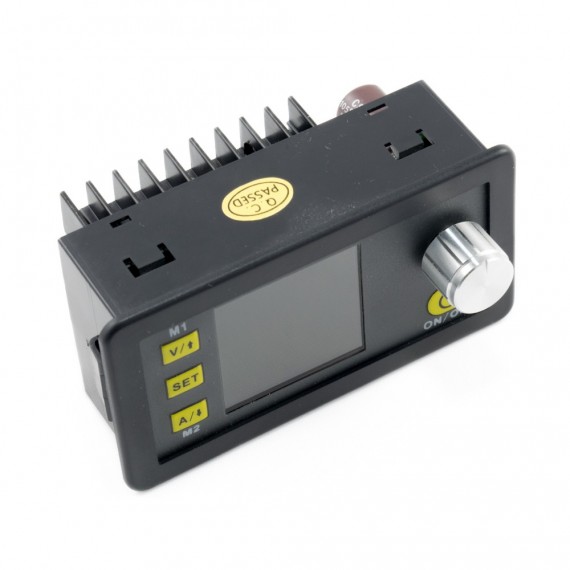

La Fuente de alimentación regulable Step-Down 5A DPS5005 es ideal para construir una Fuente de laboratorio regulable de forma sencilla, con excelentes características y a un bajo precio. El regulador de voltaje de tipo switching step-down(buck) permite una alta eficiencia de conversión en un pequeño empaque. Soporta corrientes de salida de hasta 5A, voltaje de entrada entre 6V a 55V y voltaje de salida entre 0V a 50V. Posee una perilla para seleccionar el voltaje de salida de forma digital. El dispositivo permite almacenar hasta 10 valores que podemos seleccionar rápidamente con sus teclas. Permite también bloquear un voltaje de salida para evitar cambios por error (deshabilita temporalmente el uso de la perilla). Posee una pantalla LCD a color donde se muestran los valores de voltaje, corriente y potencia de salida. Podemos configurar el nivel de brillo de la pantalla en hasta 6 niveles. La carcasa de la fuente es ideal para montaje en panel.
Para construir una Fuente de alimentación de laboratorio completa necesitaremos adicionar una fuente de alimentación AC/DC que se encargará de convertir el voltaje alterno 220VAC de la red domiciliaría a un voltaje DC fijo(estable).. Recomendamos utilizar una fuente de alimentación de 24V/10A o 48V/5A. El voltaje de salida máximo dependerá del voltaje de entrada que utilicemos, por ejemplo si utilizamos una fuente de 48V de entrada, la salida de voltaje máx. será de 46V, de igual forma si utilizamos un voltaje de entrada de 24V el voltaje de salida máx. será de 22V.
ESPECIFICACIONES TÉCNICAS
- Modelo: DPS5005
- Voltaje de entrada: 6V a 55V DC
- Voltaje de salida: 0V a 50V DC (regulable)
- Corriente de salida máxima: 5A
- Potencia de salida: 0-250W
- Resolución de regulación de voltaje: 0.01V
- Resolución de regulación de corriente: 0.001A
- Precisión voltaje salida: ± (0.5% + 1 digits)
- Precisión corriente salida: ± (0.5% + 2 digits)
- Protección de sobre-temperatura: NO
- Protección de corto circuito de salida: SI
- Protección limitadora de corriente de salida: SI
- Protección frente a inversión de polaridad (entrada): NO
- Dimensiones: 79*43*48 mm(largo*ancho*espesor)
- Dimensiones de montaje: 71*39 mm
- Peso: 113 gramos
