Fuente regulable Step-Down 5A DPS5005 Bluetooth USB

INFO

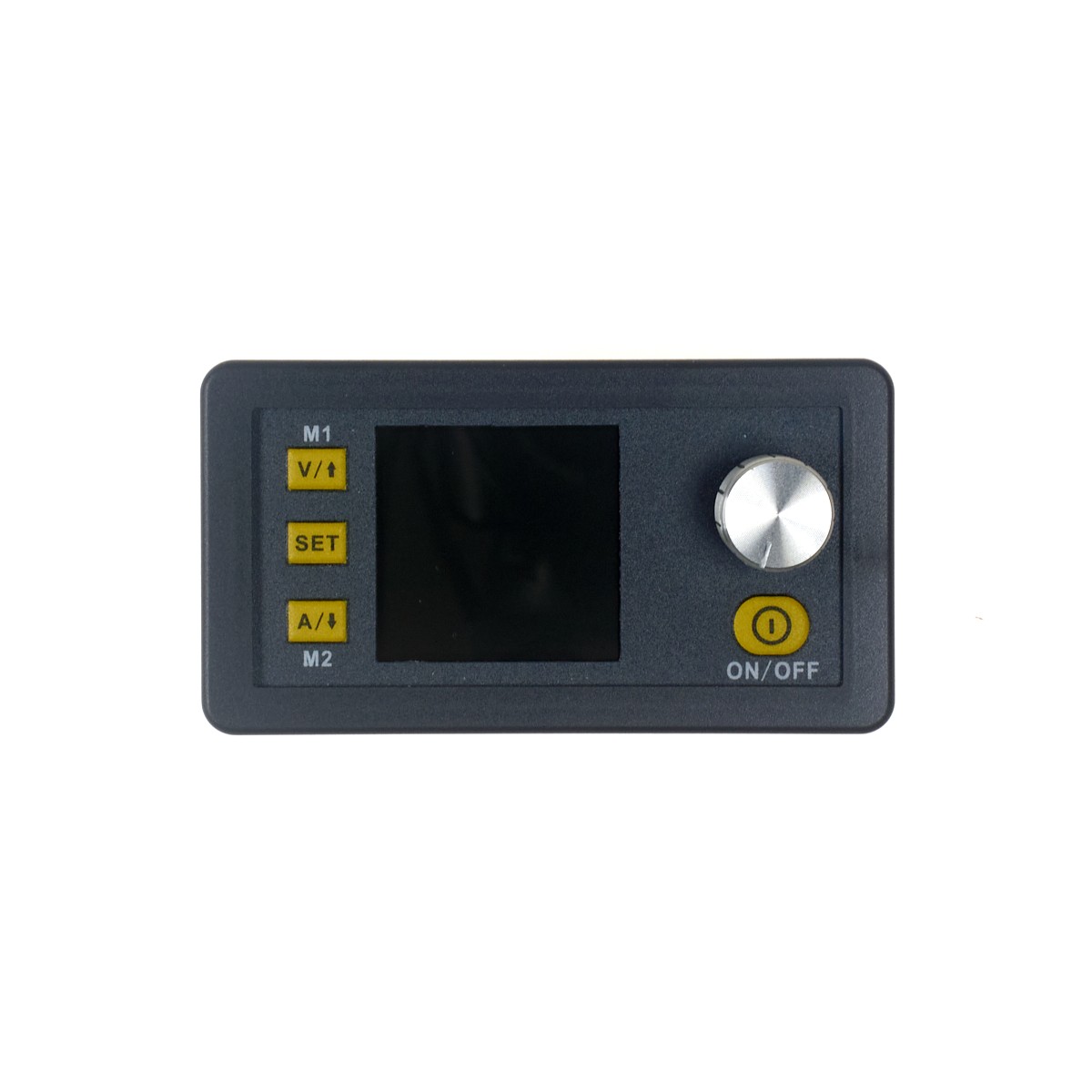

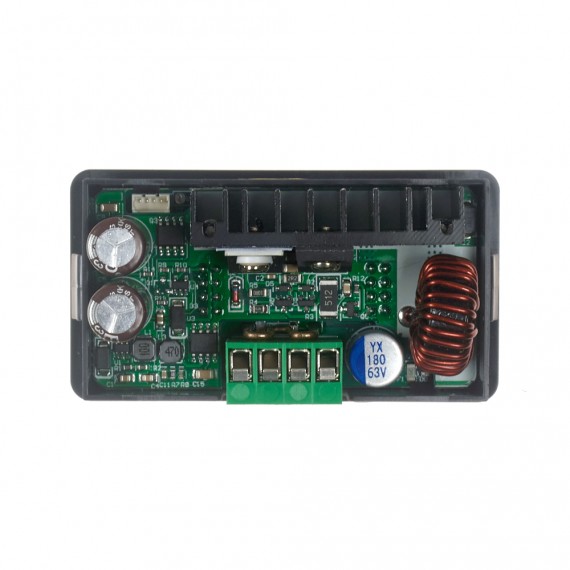

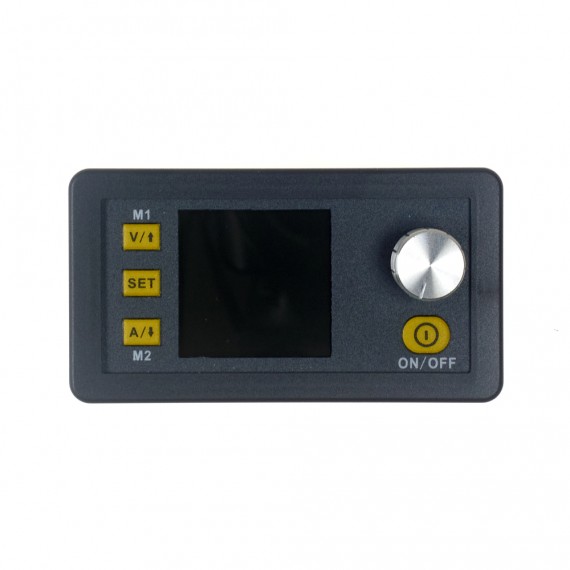

La Fuente de alimentación regulable Step-Down 5A DPS5005 Bluetooth-USB es ideal para construir una Fuente de laboratorio regulable de forma sencilla, con excelentes características y a un bajo precio. El regulador de voltaje DC-DC de tipo switching step-down(buck) permite una alta eficiencia de conversión en un pequeño empaque. Soporta corrientes de salida de hasta 5A, voltaje de entrada entre 6V a 55V y voltaje de salida entre 0V a 50V. Posee una perilla para seleccionar el voltaje de salida de forma digital. El dispositivo permite almacenar hasta 10 valores que podemos seleccionar rápidamente con sus teclas. Permite también bloquear un voltaje de salida para evitar cambios por error (deshabilita temporalmente el uso de la perilla). Posee una pantalla LCD a color donde se muestran los valores de voltaje, corriente y potencia de salida.  Podemos configurar el nivel de brillo de la pantalla en hasta 6 niveles. La carcasa de la fuente es ideal para montaje en panel.

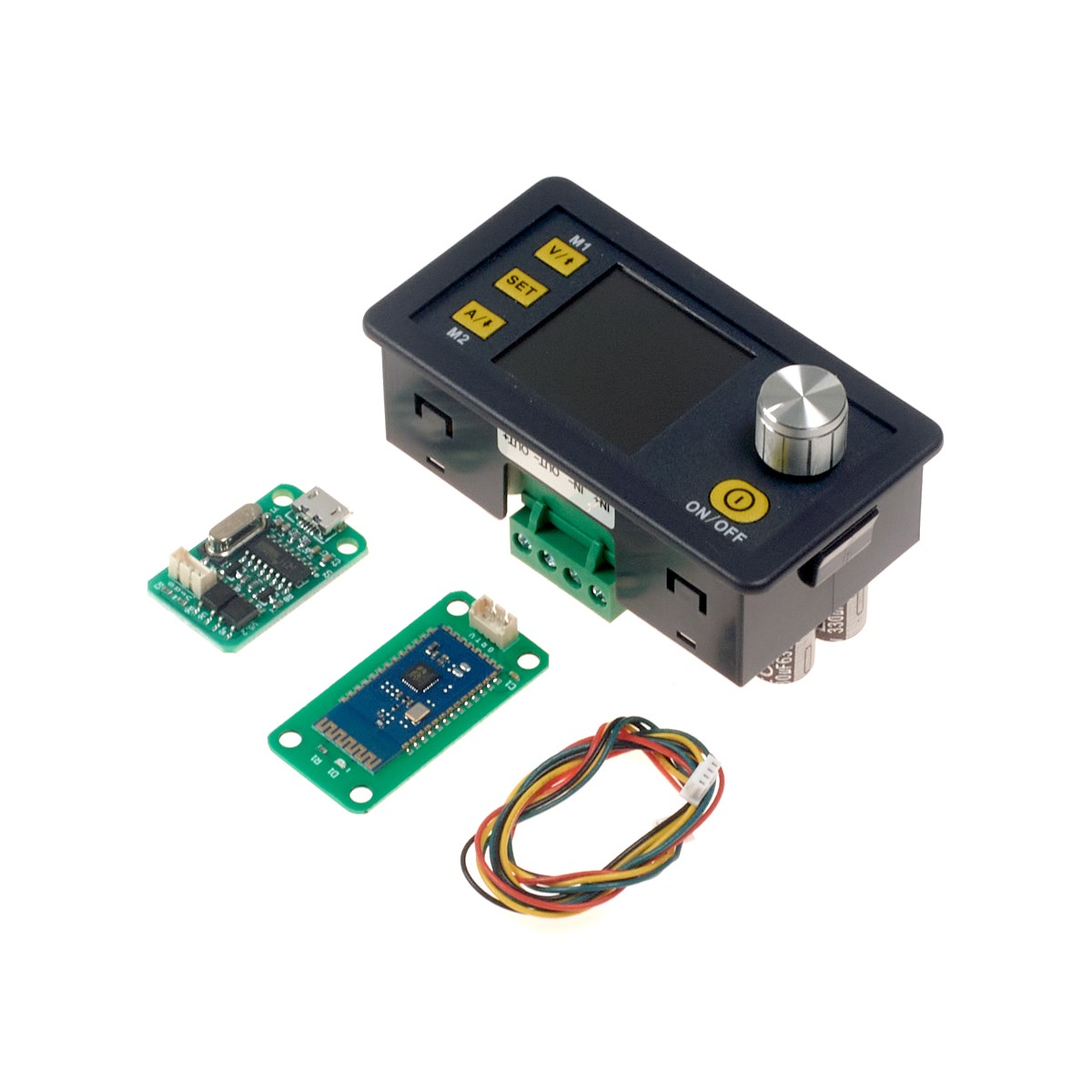

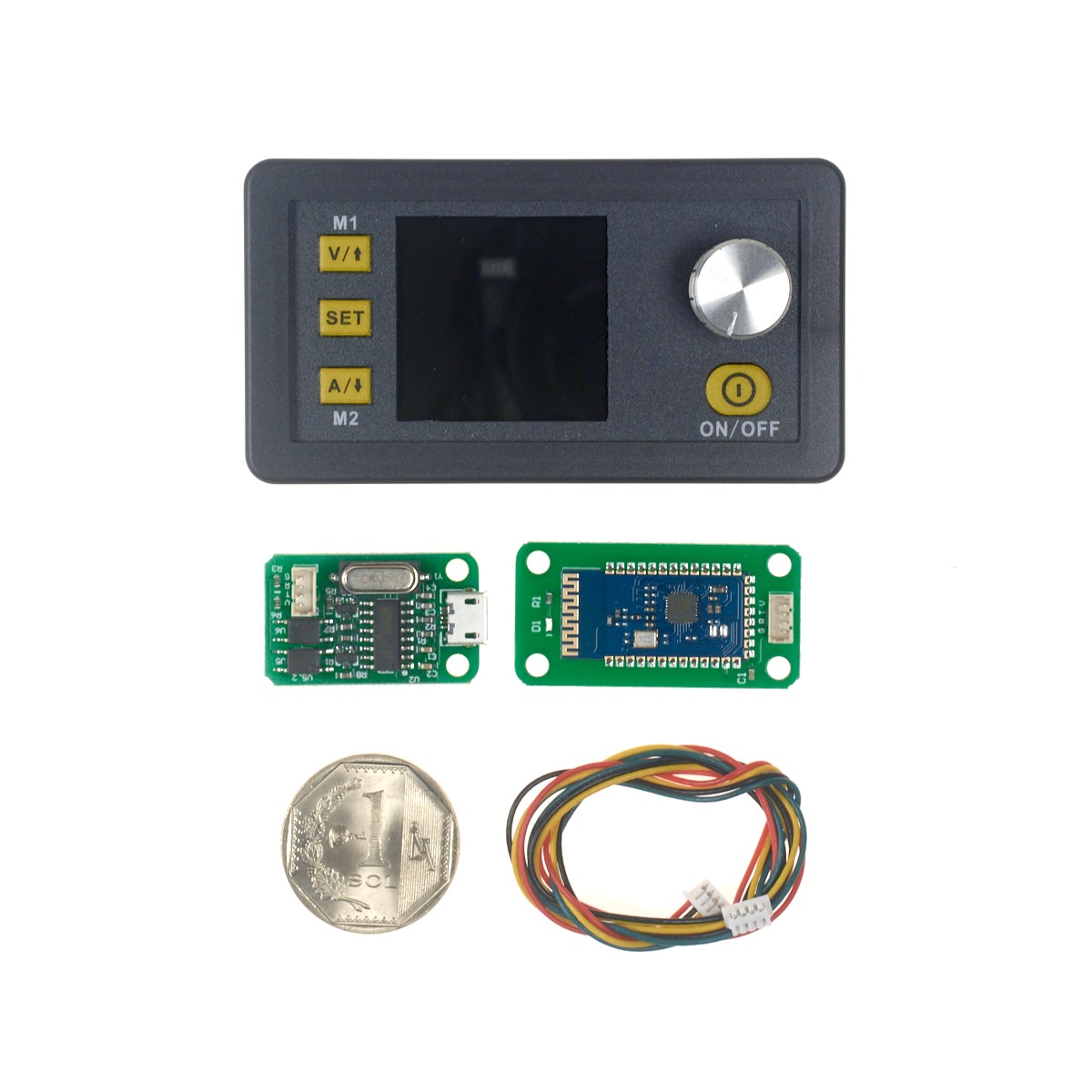

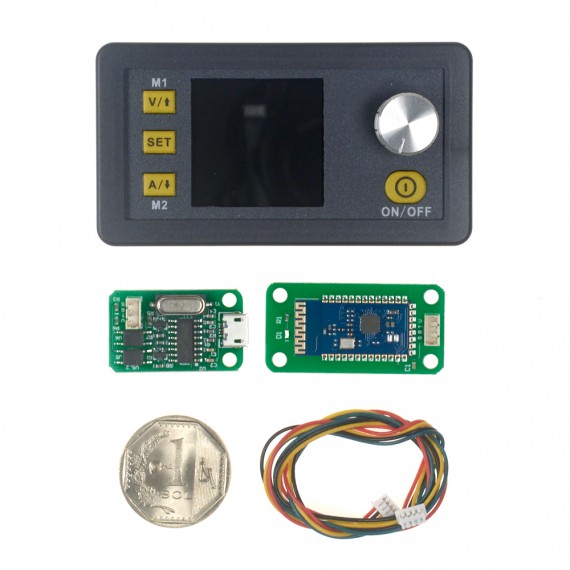

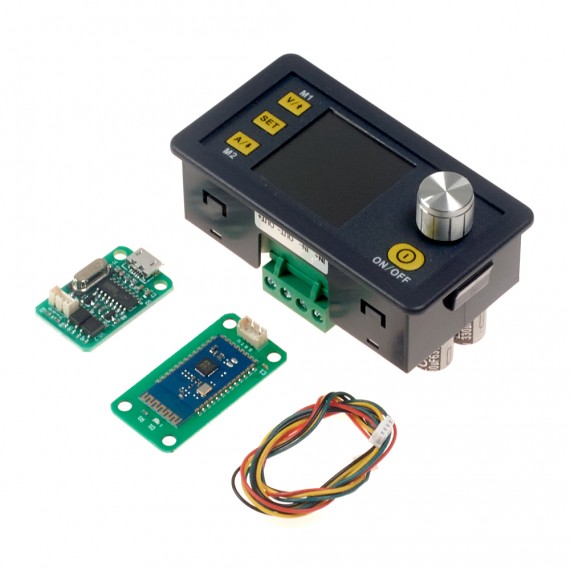

Fuente regulable Step-Down 5A DPS5005 Bluetooth USB se puede controlar y monitorear desde una PC o un celular Android, incluye un módulo USB con conector micro-USB para conexión a la PC y un módulo Bluetooth (2.0) para conexión con un celular o Tablet.

Para construir una Fuente de alimentación de laboratorio completa necesitaremos adicionar una fuente de alimentación AC/DC que se encargará de convertir el voltaje alterno 220VAC de la red domiciliaría a un voltaje DC fijo(estable). Recomendamos utilizar una fuente de alimentación de 24V/10A o 48V/5A. El voltaje de salida máximo dependerá del voltaje de entrada que utilicemos, por ejemplo si utilizamos una fuente de 48V de entrada, la salida de voltaje máx. será de 46V, de igual forma si utilizamos un voltaje de entrada de 24V el voltaje de salida máx. será de 22V.

ESPECIFICACIONES TÉCNICAS

• Modelo: DPS5005
• Chip del módulo USB: CH340
• Chip del módulo Bluetooth: BK3432
• Voltaje de entrada: 6V a 55V DC
• Voltaje de salida: 0V a 50V DC (regulable)
• Corriente de salida máxima: 5A
• Potencia de salida: 0-250W
• Resolución de regulación de voltaje: 0.01V
• Resolución de regulación de corriente: 0.001A
• Precisión voltaje salida: ± (0.5% + 1 digits)
• Precisión corriente salida: ± (0.5% + 2 digits)
• Protección de sobre-temperatura: NO
• Protección de corto circuito de salida: SI
• Protección limitadora de corriente de salida: SI
• Protección frente a inversión de polaridad (entrada): NO
• Compatible con Windows y Android
• Dimensiones: 79*43*48 mm(largo*ancho*espesor)
• Dimensiones de montaje: 71*39 mm
• Peso: 120 gramos

INSTRUCCIONES DE INSTALACIÓN DRIVER

1. Descargar el driver: Driver CH431SER. Extraer y Ejecutar el instalador.
2. El programa de instalación preguntará si instala el archivo CH341SER.INF. Dar click a INSTALL.
3. Un mensaje de Windows preguntará si se instaló correctamente, dar click en OK.
4. Si el mensaje es de "instalación incorrecta", dar click en UNINSTALL y repetir desde el paso 2.
5. Conectar el Dispositivo a la PC.
6. Desde el "Administrador de Dispositivos" de Windows debe aparecer: USB-SERIAL CH340 (COMXX)
