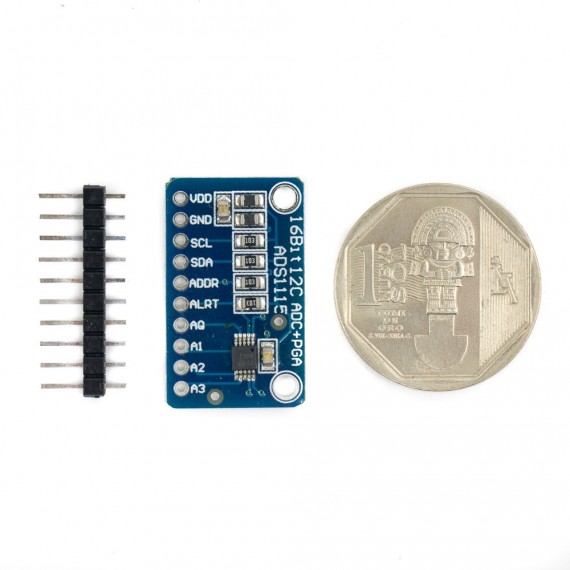

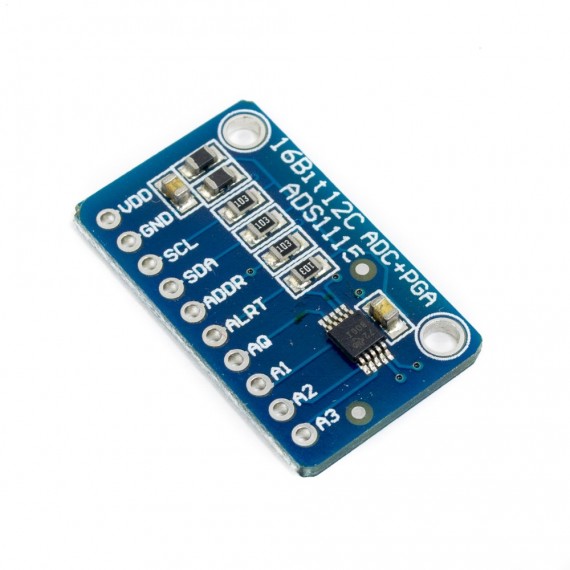

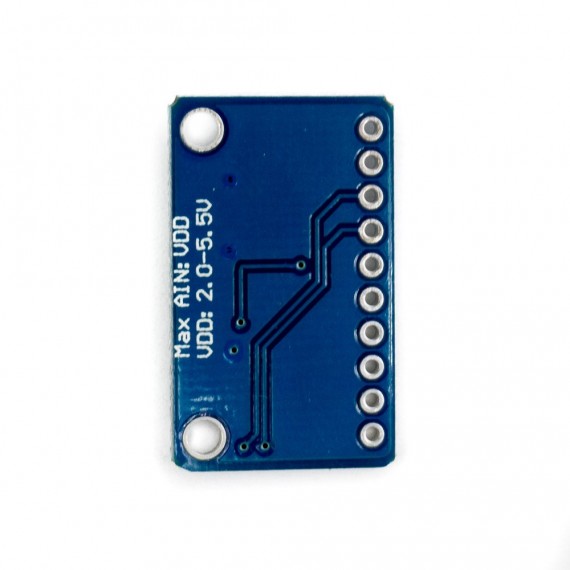

Módulo ADC ADS1115

INFO

Cuando se quiere medir una señal analógica desde un sistema digital como los microcontroladores se utilizan Conversores de señal analógica a digital (ADC) que se encargan de acondicionar la señal analógica y entregar un dato digital que puede ser procesado por el microcontrolador. El chip ADS1115 es un ADC basado en un conversor delta sigma de 16 bits de resolución, puede leer 4 señales individuales o 2 diferenciales, un comparador programable con salida directa al pin ALRT y ganancia programable que le permiten leer hasta 256mV en escala completa; haciendo de este un dispositivo muy versátil. Los datos digitales son leídos mediante bus I2C y puede alcanzar hasta 860 muestras por segundo(samples/sec), existen librerías para su uso rápido en Arduino. Dirección I2C por defecto: 0x48.

ESPECIFICACIONES TÉCNICAS

• Voltaje de Alimentación: 2.0-5.5 VDC
• Corriente de alimentación: 200uA en modo de lectura continua y un modo de auto apagado 5uA
• Interfaz de comunicación: I2C
• Chip principal: ADS1115
• Muestras por segundo: 8 - 860 (samples/sec)
• Voltaje de referencia estabilizado interno (Vref)
• 4 canales en modo individual, 2 canales en modo comparador
• Comparador programable
• Dirección I2C(I2C Address): seleccionable con el PIN ADDR, hasta cuatro direcciones 0x48-0x4B.
• Circuito de acondicionamiento con divisor de voltaje y filtro RC
• Rango de ganancia programable: 1-128
