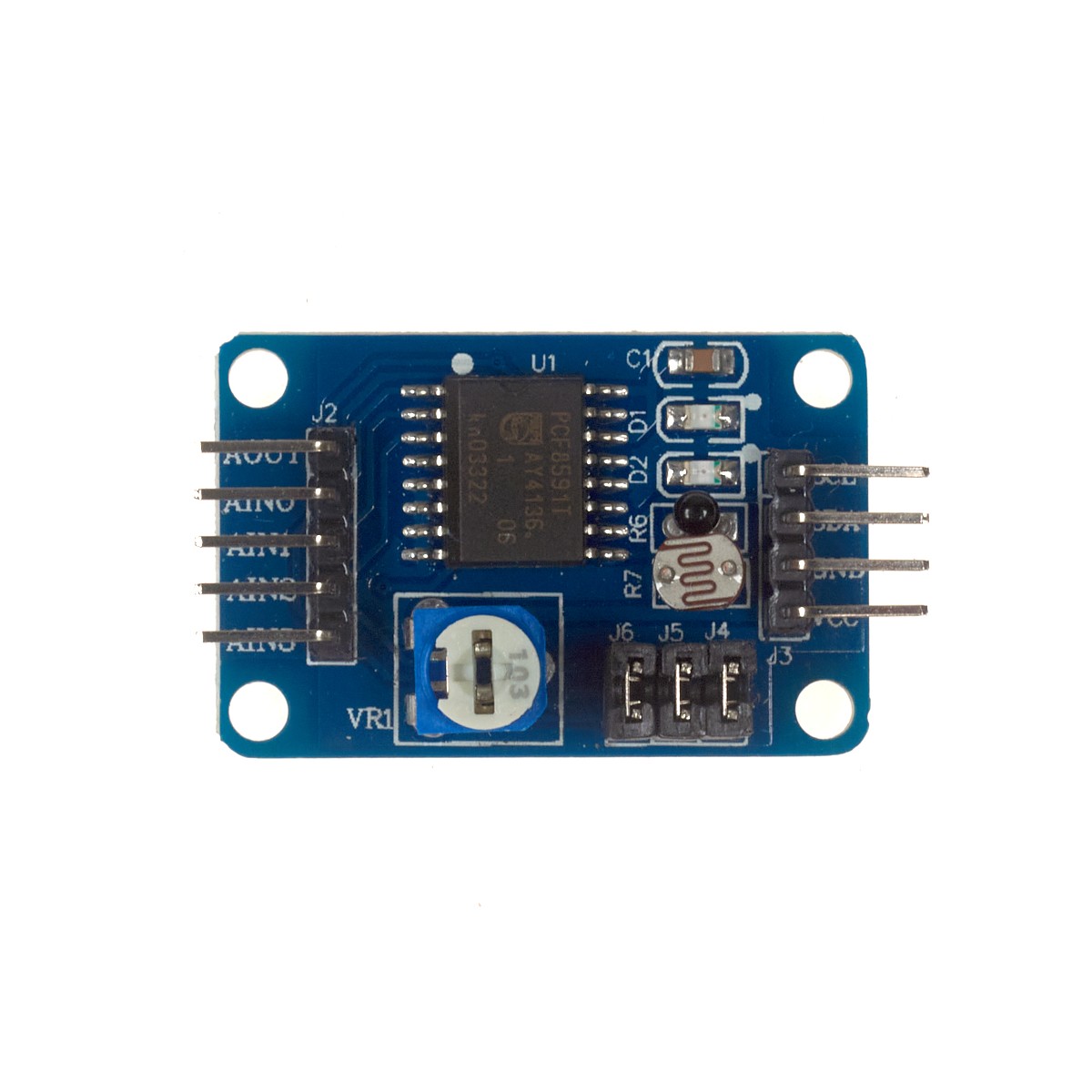

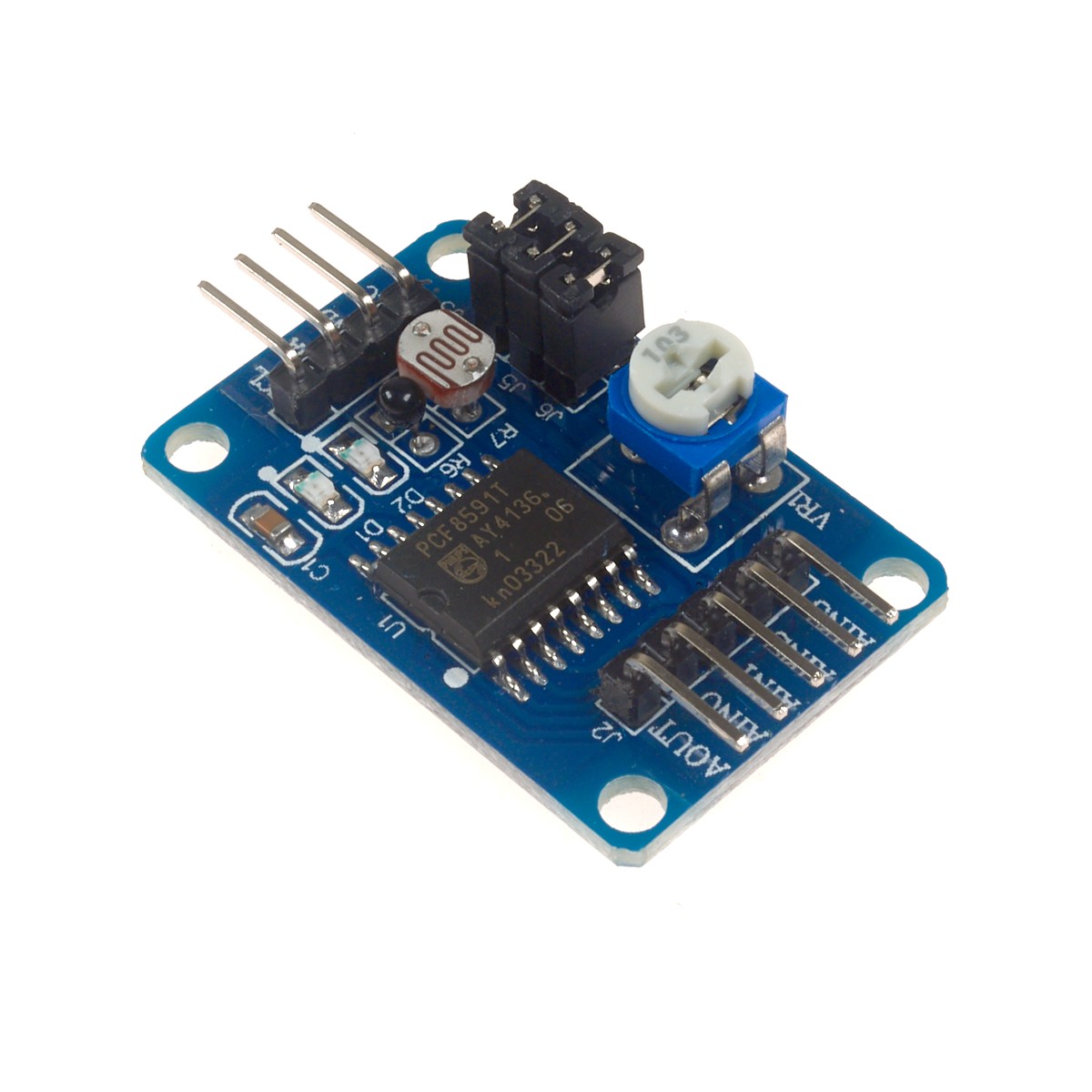

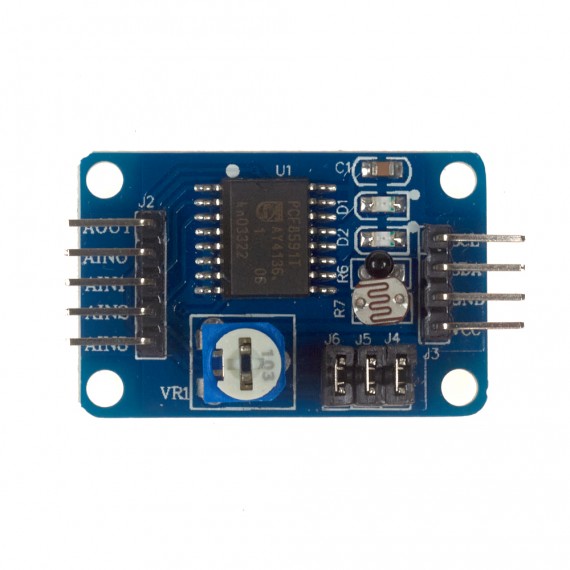

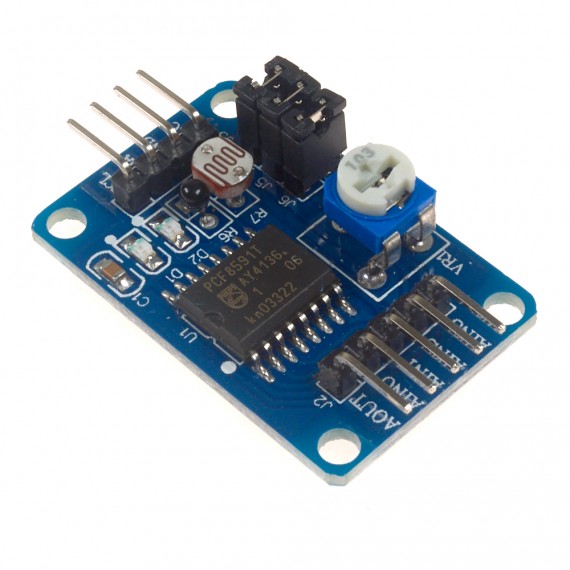

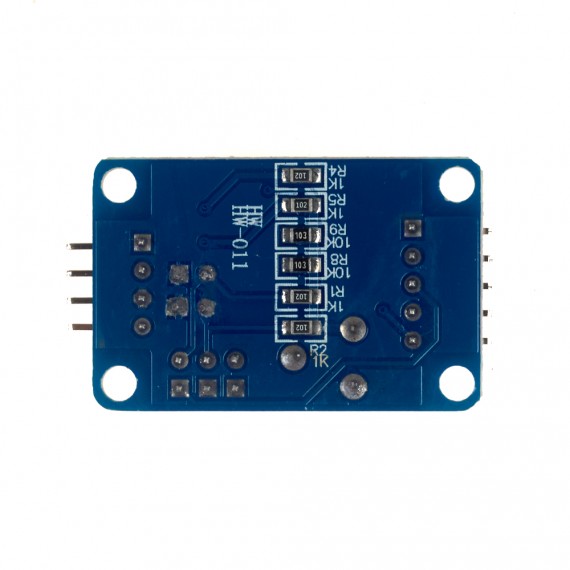

Módulo ADC/DAC PCF8591

INFO

Cuando se quiere medir una señal analógica desde un sistema digital como los microcontroladores se utilizan los converores análogo digital (ADC) y cuando se desea tener una salida analógica se usa  un conversor digital análogo (ADC). El PCF8591 incorpora un ADC de 4 canales y un DAC de 1 canal, ambos de 8bits de resolución.

El Módulo ADC/DAC PCF8591 usa una interfaz I2C, de esta manera es de fácil integración en cualquier plataforma o microcontrolador. puede trabajar a 3.3V o 5V, el voltaje de referencia es el mismo que VCC, el ADC y el DAC son 8 bits, equivalente a 256 pasos de 19.5mV (12.9mV a 3.3V) de resolución.

El Módulo ADC/DAC PCF8591 incorpora un LDR, un termistor y un potenciómetro que se conectan a través de jumpers alas entradas del ADC, si no se desean usar es necesario retirar los Jumper para no interferir con la señal a leer. Para usar los sensores incorporados conectar los jumpers según lo siguiente.

• Habilitar LDR: Jumper J5, entrada usada AIN0.
• Habilitar Termistor: Jumper J4, entrada usada AIN1.
• Habilitar Potenciómetro: Jumper J6, entrada usada AIN3.

ESPECIFICACIONES TÉCNICAS

• Voltaje de Alimentación: 3V- 5V DC
• Entradas analógicas: 4 (ADC 8 bits)
• Salidas analógicas: 1 (DAC 8bits)
• Rango de entradas analógicas: 0V a VCC
• Rango de salidas digitales: 0V a VCC
• Interface de Comunicación : I2C
• Dirección I2C: 0x48
• Frecuencia de conversion ADC/DAC: 11.1KHz
• Velocidad de comunicación I2C: 100Kbit/s

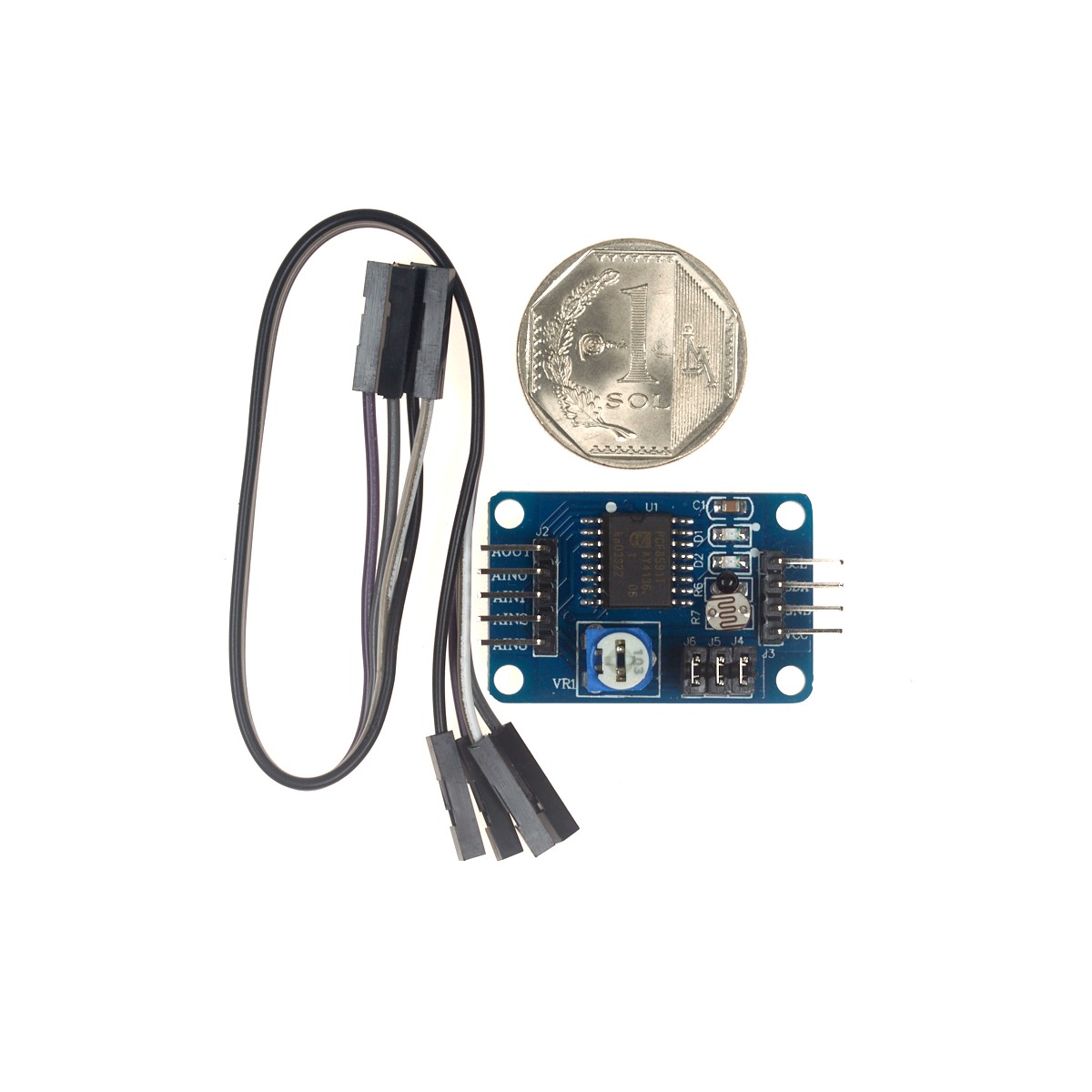

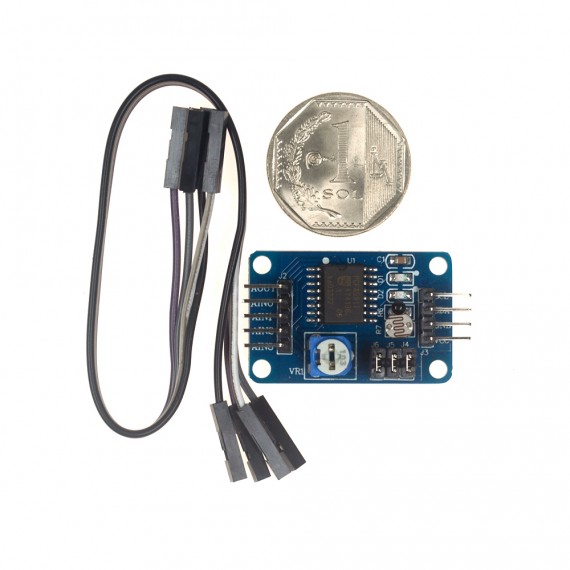

• Dimensiones: 36x23mm

LINKS

• Datasheet PCF8591

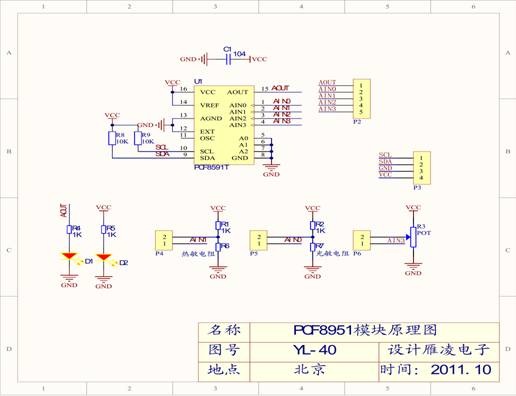

• Esquemático
• Librería para Arduino
• Librería Adafruit_PCF8591
• Tutorial Adafruit
